Jet EHVS-80CS Gebrauchsanleitung Seite 11

7. Rüst- und Einstellarbeiten
Allgemeine Hinweise
Vor Rüst- und Einstellarbeiten muss
die Maschine gegen Inbetriebnahme
gesichert werden.
Netzstecker ziehen!
Prüfen Sie die freie Bewegung des
Schleifbandes nach jedem Rüst- und
Einstellvorgang.
7.1 Schleifband Wechsel
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Schleifeinheit in vertikale Stellung
bringen.

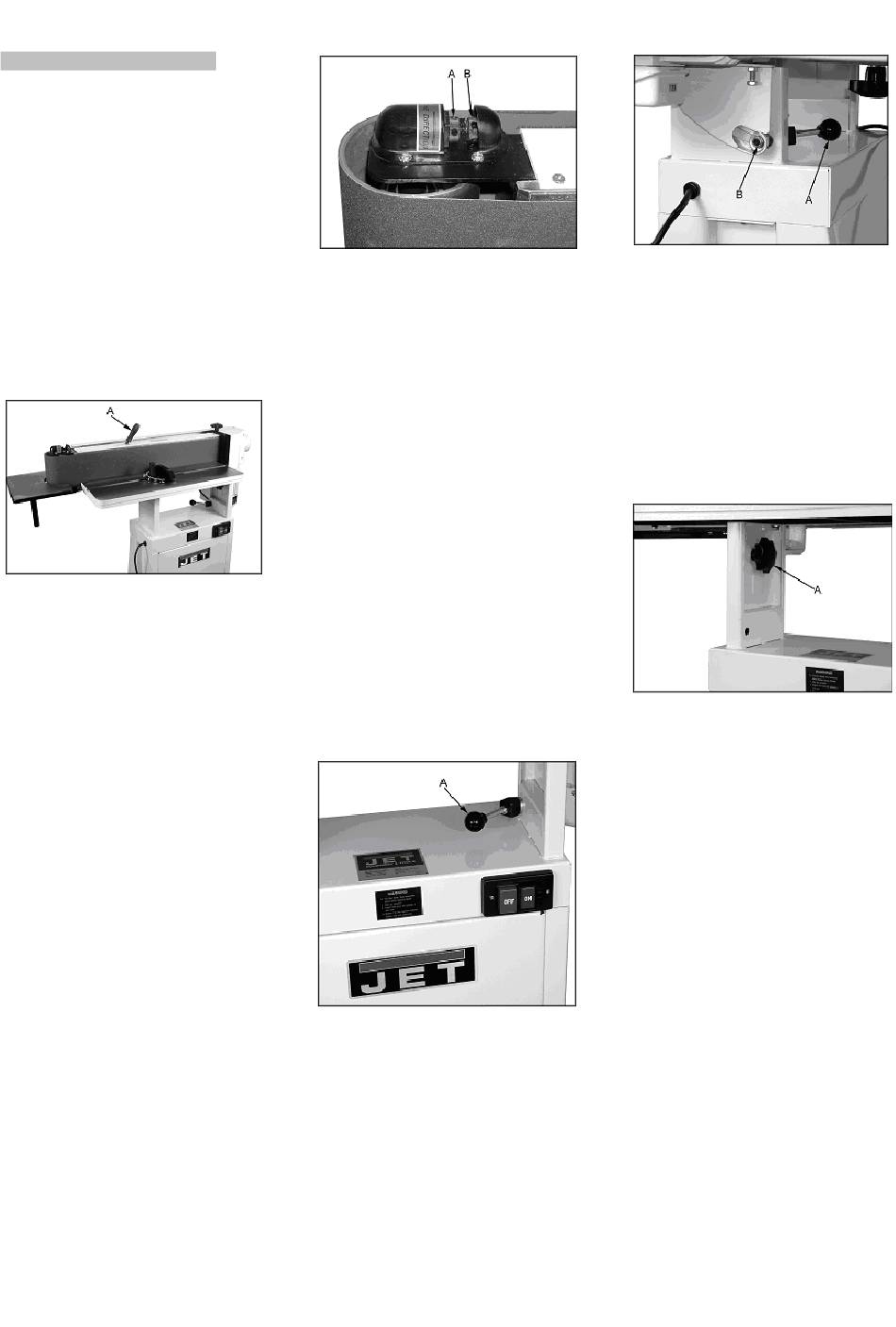

Fig 8
Schleifbandabdeckungen entfernen.
Mittels Hebel (A, Fig. 8)
Bandspannung lösen.
Schleifband vorsichtig entnehmen.
Neues Schleifband auflegen, dabei auf
angegebene Bandlaufrichtung achten.
Schleifband spannen.
Schutzabdeckungen wieder
anbringen.
Hinweis: Schleifbänder dehnen sich
im Betrieb, eine Nachjustierung des
Bandlaufes kann erforderlich sein.
7.2 Bandlauf Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Schleifband von Hand in Laufrichtung
bewegen.
Das Schleifband soll mittig auf den
Rollen laufen.
Fig 9
Der Bandlauf lässt sich mit der
Feineinstellschraube (B, Fig. 9)
korrigieren.
Die Kontermutter (A, Fig. 9) wieder
festziehen.
Den Motor mehrfach kurzzeitig starten
und den Bandlauf kontrollieren.
7.3 Schwenkwinkel Einstellung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Klemmgriff (A, Fig. 10) lösen.
Schleifeinheit in vertikale Position
schwenken.
90° Winkel zwischen Tisch und
Schleifband kontrollieren und
gegebenenfalls die 2
Anschlagschrauben auf der
Maschinenrückseite nachjustieren und
kontern.
Fig 10
7.4 Schwenkklemmung
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Die Klemmfunktion des Klemmhebels
(A, Fig. 11) ist justierbar. Dazu die
Selbstsichernde Mutter (B, Fig. 11)
verstellen.
13
Fig 11
Die Schleifeinheit muss sicher in der
festgeklemmten Position verbleiben.
7.5 Auflagetisch Einstellung
Der Auflagetisch ist in der Höhe
verstellbar, um eine bessere
Ausnutzung des Schleifbandes zu
ermöglichen.
Die Stromzufuhr durch Ziehen des
Netzsteckers trennen.
Fig 12
Sterngriffe (A, Fig. 12) lösen und
Auflagetisch auf gewünschte Höhe
anheben.
Achtung:
Der Maschinentisch darf nicht
unterhalb des Schleifbandes
positioniert sein!
Es muss eine minimale
Überlappung von 2mm zum
Schleifband gegeben sein um ein
Einklemmen von Werkstücken und
Fingern zu vermeiden.
Hohes Verletzungsrisiko!
Sterngriffe festziehen.
