Les indications données sont des
niveaux de bruit et ne sont pas
forcément les niveaux pour un travail
sûr.
Ainsi l'utilisateur peut estimer les
dangers et les risques possibles.

4.4 Contenu de la livraison

Support de la machine
Plot de repos
Guide d'onglet
Table de rallonge
1 bande abrasive
Carter de bande
Protecteur
Clé de réglage
Accessoires pour le montage
Mode d'emploi
Liste pièces de rechange
5. Transport et mise en
exploitation

5.1.Transport

Pour le transport utiliser un chariot
élévateur.
Transporter la machine de manière
qu'elle ne puisse pas tomber.
Effectuer le montage de la machine
dans un local fermé ou un atelier
respectant les conditions de
menuiserie.
Placer la machine sur une surface
stable et plane. La machine peut aussi
être fixée à la surface.
Pour des raisons techniques de
l'emballage la machine n'est pas
complètement montée à la livraison.
5.2 Montage
Déballer tout le contenu de la caisse.
Avertir JET immédiatement si vous
constatez des pièces endommagées
par le transport et ne monter pas la
machine.
Enlever la protection antirouille avec
un dissolvant.

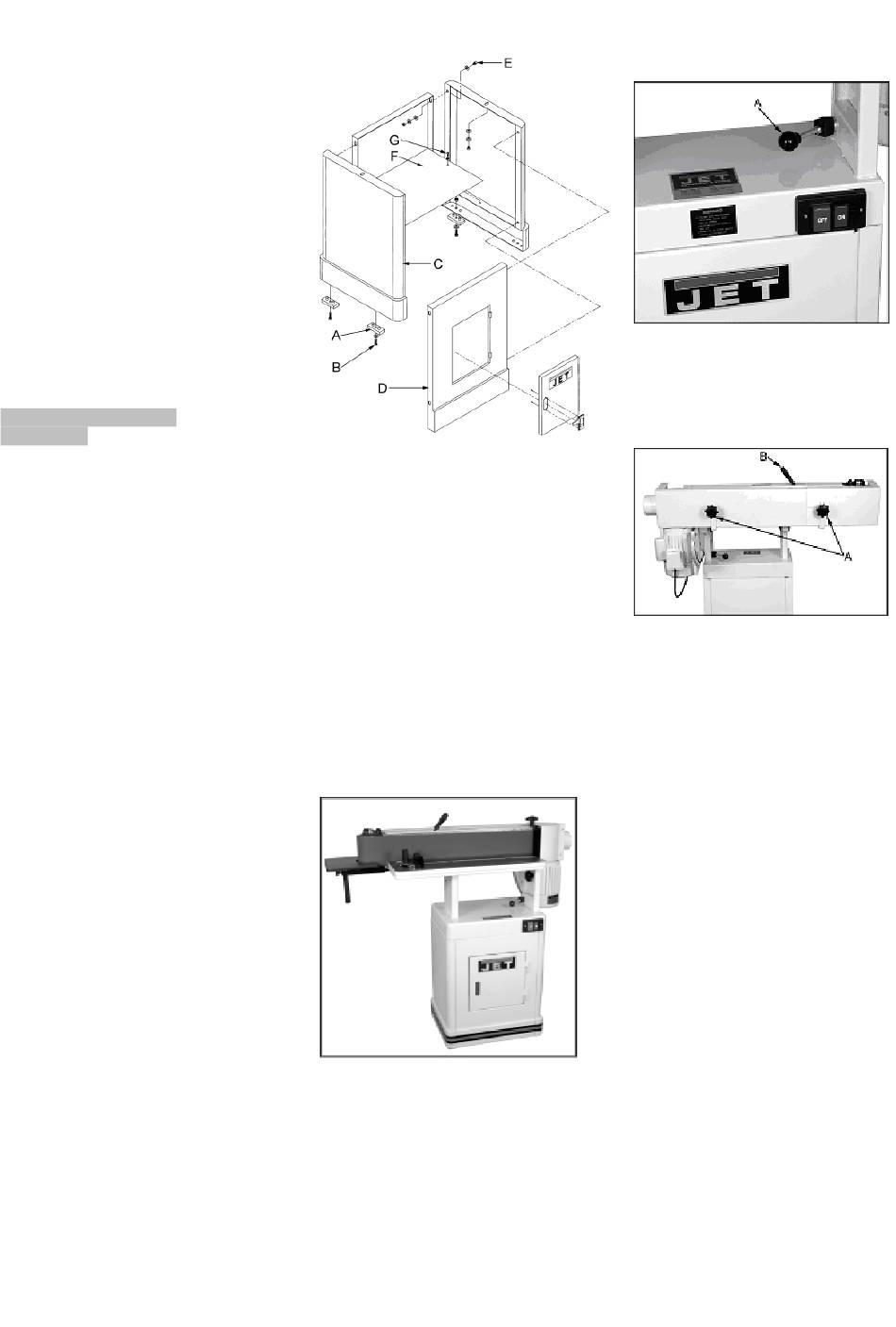

Fixer les quatre tampons en
caoutchouc (A, Fig.1) en bas des
panneaux latéraux avec les 4 vis, 4
rondelles plates et 4 écrous hex qui se
trouvent dans le sachet avec les
tampons.
Fig 1
Fixer les panneaux latéraux (C, Fig.1)
au panneau frontal (D, Fig.1) avec 4
vis borgnes, 8 rondelles plates, 4
rondelles d'arrêt et 4 écrous hex (E,
Fig. 1).
Fixer la plaque de métal (F, Fig 1)
avec 2 vis M5 (G, Fig 1) et 2 rondelles
plates.
Monter le support en fixant le panneau
arrière aux panneaux latéraux.
S'assurer que le support est stable et
sur une surface plane avant de fixer
les vis.
Fig 2
ATTENTION Le corps de la machine
est lourd! Avec l'assistance d'une
autre personne, sortir avec précaution
le corps de la machine de la caisse et
le poser sur le support (Fig.2).
Accéder par la porte du support et
fixer l'unité de ponçage avec 2 vis
borgnes et 2 rondelles.
17
Fig 3
Tirer la vis poignée pour débloquer le
support (A, Fig.3), incliner le support
de ponçage en position verticale.
Fig 4
Retirer le protecteur de bande en
dévissant les deux boutons (A, Fig. 4).
Enlever la bande abrasive et le guide
parallèle derrière le protecteur de
bande. Placer la manette (B, Fig.4)
sur le dispositif de tension de la
bande. Desserrer la tension du
mécanisme en déplaçant la manette à
gauche.
Observer le sens de la flèche à
l'intérieur de la bande abrasive.
S'assurer que le sens de la flèche sur
la bande corresponde bien à
l'indicateur de direction sur la carter
de bande. Placer la bande sur les
deux enrouleurs de sorte que le bord
soit au niveau du bord des enrouleurs.
Tendre la bande en déplaçant le levier
à droite. Tourner la bande à la main
dans le sens indiqué par la flèche sur
le protecteur (si le circuit de la bande
nécessite un réglage voir 7.2)
Attacher le bras de rallonge (A, Fig.5)
en utilisant 4 vis borgnes et 4
rondelles plates (le matériel se trouve
dans le paquet contenant la clé hex.
3mm)
