Prüfungen elektrischer Geräte, medizinischer Geräte und Schweißgeräte
Anhang 1 – DIN VDE 0701-0702 – Schaltungsbeispiele
Zur Darstellung der Messverfahren wurden Beispiele ausgewählt
(Prüflinge und Prüf- bzw. Messgeräte), die in der Praxis häufig vorkommen.
Andere Anwendungsfälle sind ebenso möglich, wenn die grundsätzlichen Merkmale
des jeweiligen Verfahrens beachtet werden.
ANMERKUNG: Die Darstellungen gelten analog auch für mehrphasige Geräte.
Legende:
1
Messeinrichtung
2
Prüfling
3
Sicherung oder Trennstelle
4
Steckdose
5
N (Neutralleiter) unterbrochen
6
Messpunkte:
6.1 Messpunkt(e) an berührbaren
leitfähigen Teilen, die mit dem
Schutzleiter verbunden slnd
6.2 Messpunkt(e) an berührbaren
leitfähigen Teilen, die nicht mit dem
Schutzleiter verbunden sind

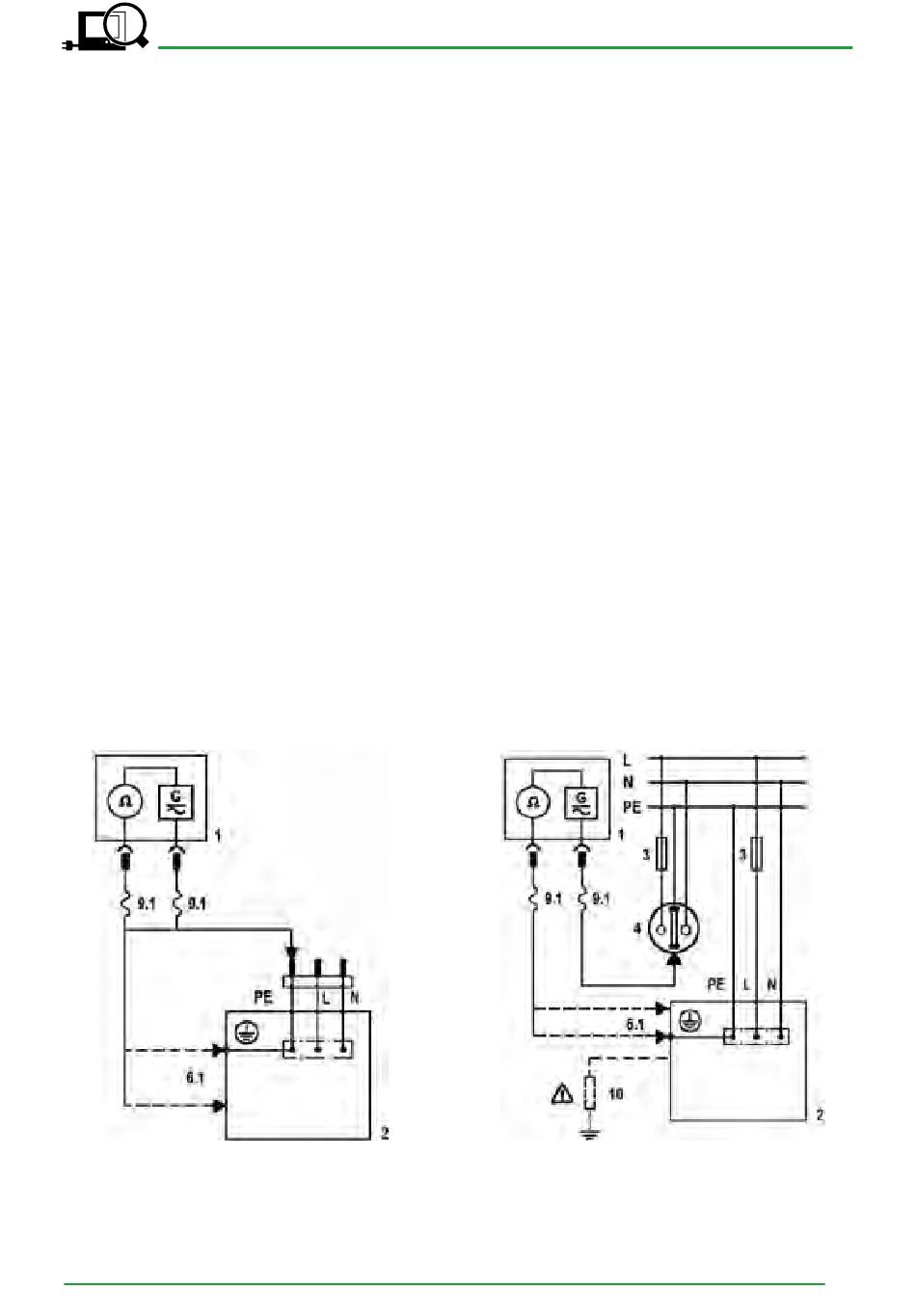

Schutzleiterwiderstandsmessung
Gerät mit Schutzleiter und Steckeranschluss
7
Erdpotential
8
isolierte Aufstellung des Prüflings
9
Messleitungen:
9.1 Messleitung zum Schutzleiter sowie
berührbaren leitfähigen Teilen mit
Schutzleiterverbindung
9.2 Messleitung zu berührbaren leit-
fähigen Teilen ohne Erdverbindungen
9.3 Messleitung zu aktiven Teilen
10 mögliche Erdverbindung
11 doppelte oder verstärkte Isolation
Schutzleiterwiderstandsmessung
Gerät mit Schutzleiter und Festanschluss sowie
möglicher Parallelverbindung
Achtung! Besondere Messbedingungen beachten
31
