9.3

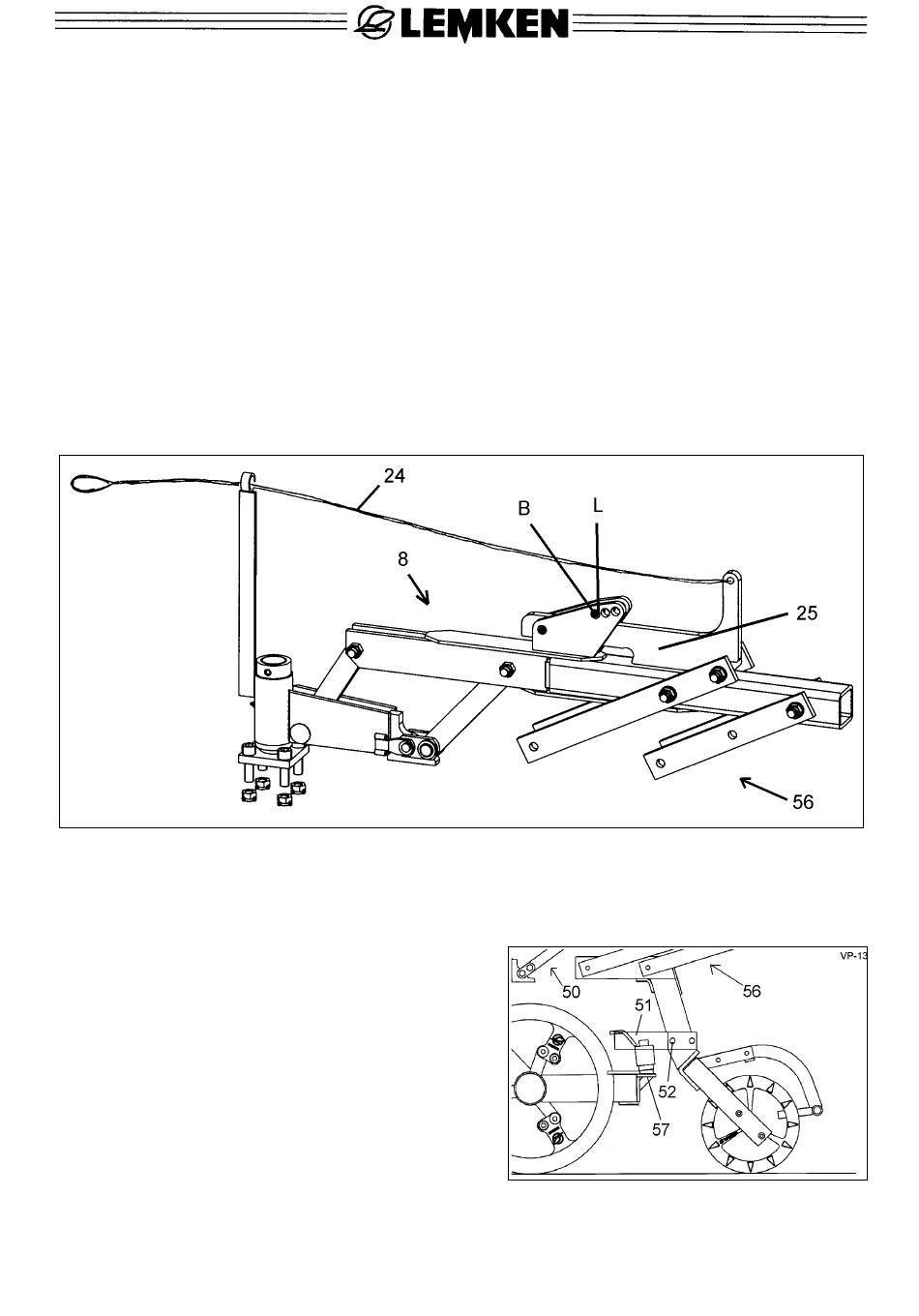

Schwenkausleger mit Anschlaghebel und Zugseil
9.3.1
Umstellen von der Arbeitsstellung in die Transportstellung
Die Umstellung erfolgt mit am Traktor angebautem und abgesenktem Packer wie
folgt:
Bolzen (B) demontieren.
−
Zugseil (24) ziehen, um den Anschlaghebel (25) auszurasten.
−
Packer etwas anheben und soweit zurücksetzen, bis das Parallelgestänge (56)
−
vollständig umgeschwenkt ist und bis der Anschlaghebel (25) hinten eingeras-
tet ist.
Bolzen (B) direkt oberhalb des Anschlaghebels (25) in die Bohrung (L) stecken
−
und sichern.
Traglaschen (51) nach vorne schwenken und mittels Bolzen (52) sichern.
−
Packer mit Nachlaufgerät für die Transportfahrt vollständig ausheben.
−
9.3.2
Umstellen von der Transportstellung in die Arbeitsstellung
Die Umstellung erfolgt mit am Traktor angebautem und abgesenktem Packer wie
folgt:
Traglaschen (51) entsichern und nach
−
hinten schwenken.
Bolzen (B) demontieren.
−
Zugseil (24) ziehen, um den Anschlaghe-
−
bel (25) auszurasten.
Sicherungsbolzen (53) entsichern und
−
herausziehen.
Packer etwas anheben und ein kurzes
−
Stück vorwärts fahren bis der Anschlag-
hebel (25) vorne eingerastet ist.
Bolzen (B) in die Bohrung (L) stecken und sichern.
−
14
