3. INSTALLAZIONE
3.2

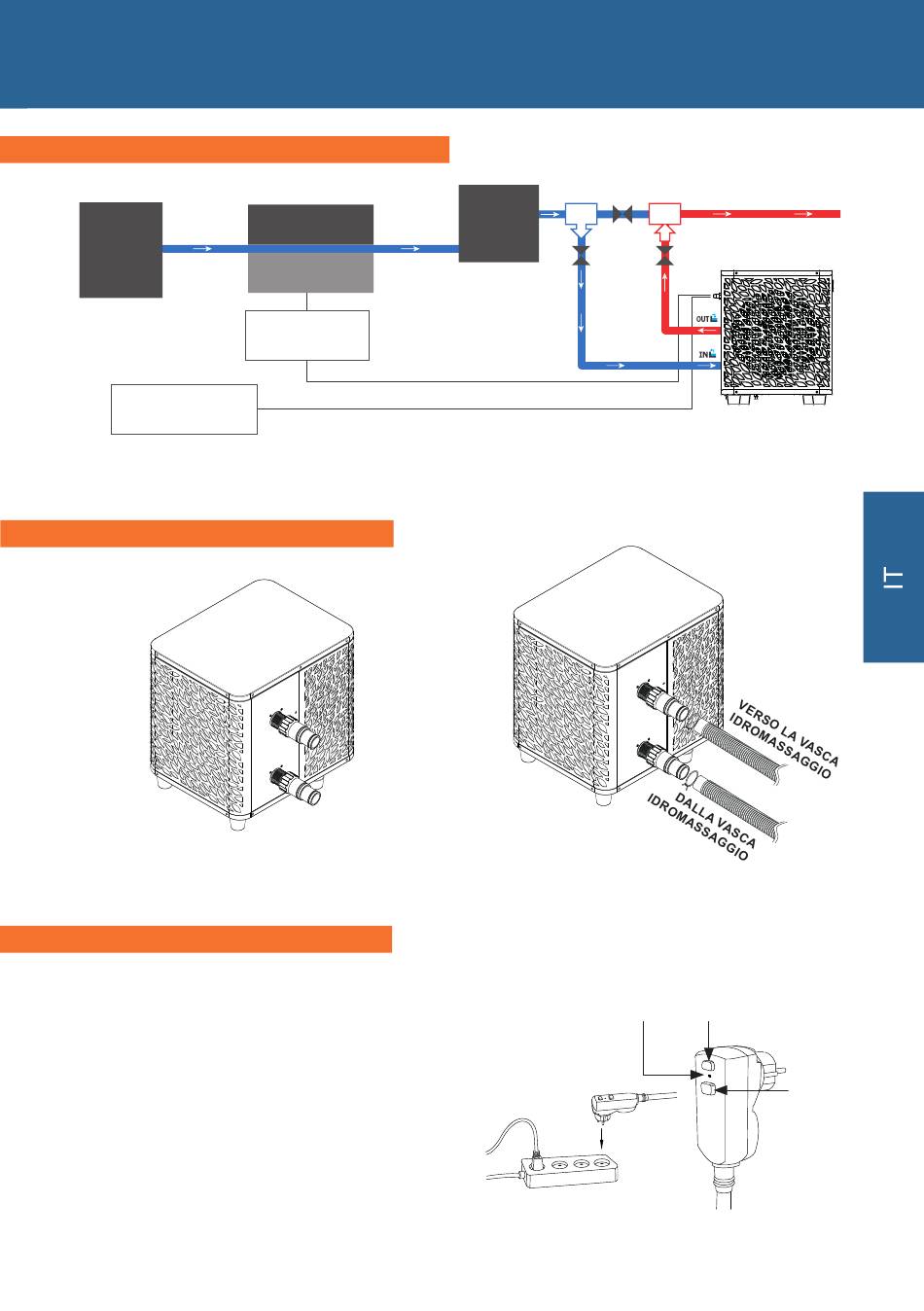

Schema di installazione

Filtro
vasca idromassaggio
Presa a muro
230V 16A 10mA
Il filtro a monte della pompa di calore deve essere pulito regolarmente affinché l'acqua del circuito
sia pulita e per evitare problemi di funzionamento dovuti alla sporcizia o all'intasamento del filtro.
3.3

Raccordo idraulico

Fase 1
Avvitare i raccordi sulla pompa di calore
3.4

Raccordo elettrico

La presa elettrica della pompa di calore incorpora
un interruttore differenziale da 10 mA.
Verificare regolarmente il corretto funzionamento.
In caso di successivi inneschi o dubbi, contattare il
Servizio Post-Vendita.
Prima di collegare la pompa di calore, assicurarsi
che la presa elettrica sia ben protetta, con messa
a terra e al riparo da pioggia e spruzzi d'acqua.
Premere RESET per accendere la pompa di
calore ICE SPA. L'indicatore di alimentazione si
accende in rosso: la pompa di calore è accesa.
Unità di controllo
Riscaldatore
elettrico
Relè di controllo del
riscaldatore della
Scarico
della
condensa
Fase 2
Collegare i tubi di ingresso e di uscita d'acqua
Indicatore
di potenza
VERSO LA
VASCA IDROMASSAGGIO
Test
Reset
IT | 11
