5.10 Metrohm Suppressor Module (MSM)
￭￭￭￭￭￭￭￭
78

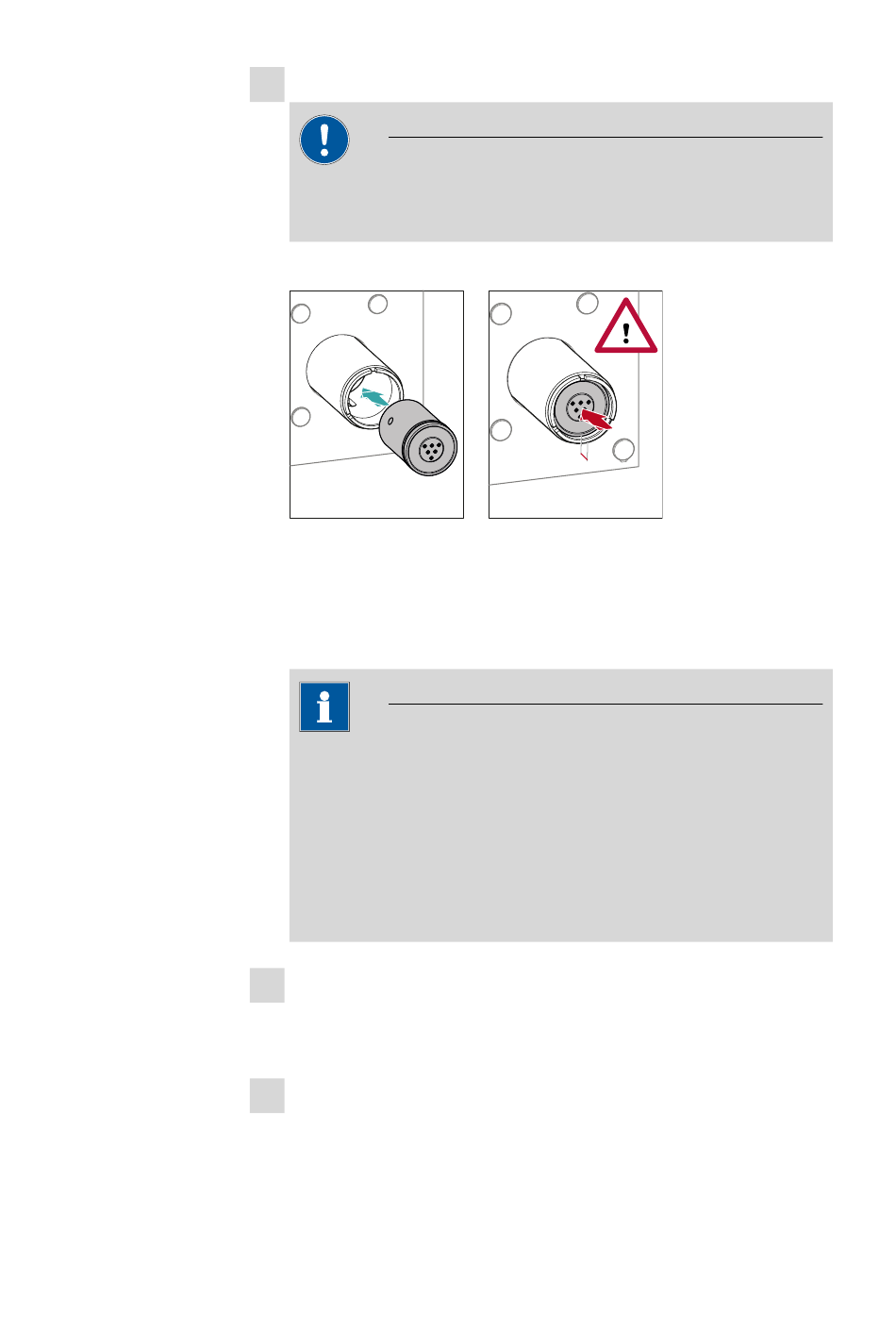

5 Rotor einsetzen
VORSICHT
Wenn der Rotor nicht richtig eingesetzt wird, kann er bei Inbe-
triebnahme zerstört werden.
Für eine Übersicht der Rotoren siehe Abbildung , Seite 29
Den Rotor (21-3) so ins Gehäuse (21-4) einsetzen, dass die
￭
Schlauchverbindungen auf der Rückseite des Rotors in die ent-
sprechenden Aussparungen im Innern des Gehäuses passen und
eines der drei Löcher des Rotors von unten her im Schlitz des Geh-
äuses (21-5) sichtbar ist.
HINWEIS
Wenn der Rotor richtig eingesetzt ist, befindet sich seine Dichtflä-
che ca. 4 mm innerhalb des Suppressorantriebs.
Wenn das nicht so ist, dann muss der Rotor durch Drehen vorsich-
tig in die richtige Position gebracht werden. Wenn sich der Rotor
nicht drehen oder herausnehmen lässt, kann er von unten mit
einem spitzen Gegenstand (z. B. Schraubenzieher) in die richtige
Position gebracht werden.
6 Anschlussstück reinigen
Die Dichtfläche des Anschlussstücks (21-2) mit Ethanol und einem
￭
fusselfreien Tuch reinigen.
7 Anschlussstück einsetzen
Siehe auch Kapitel 3.10.1, Seite 29
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
4 mm
930 Compact IC Flex ChS (2.930.1200)
