3.5

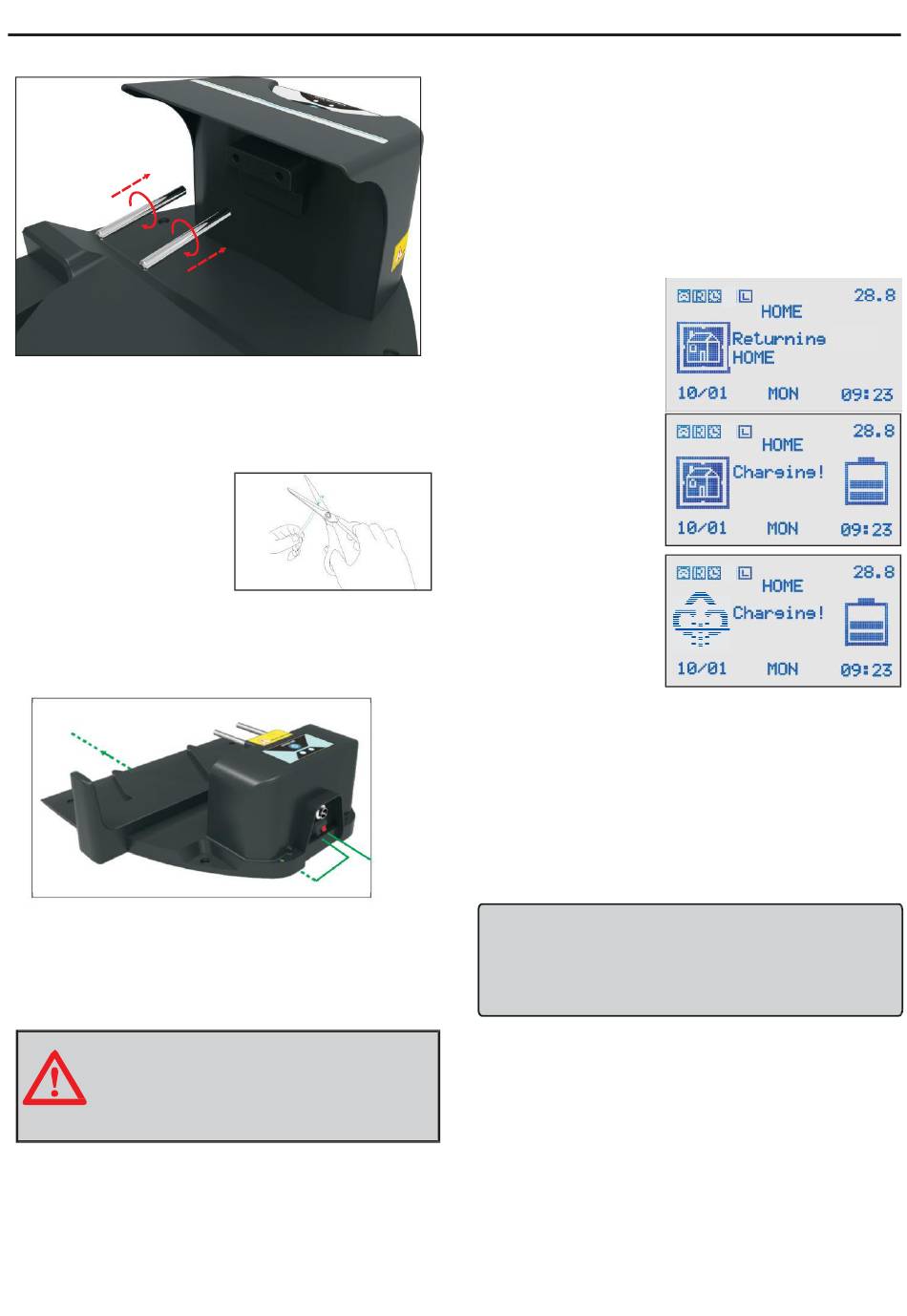

Ladekopfinstallation.
Bitte befestigen Sie die Ladeköpfe an der
Ladestation im Uhrzeigersinn.
3.6
Grenz-Kabel und Ladestation verbinden.
1. Schneiden Sie die beiden
Enden des Kabels auf einer
Länge von 1 cm ab, um das
Kabel der Ladestation zu
erreichen.
Isolieren Sie die beiden
Kabelenden ab.
1. Verbinden Sie die beiden Enden des virtuellen
Kabels mit dem Kabelpol an der Ladestation.
Bitte achten Sie auf Plus- und Minuspole.
3. Das Kabel-Lämpchen wird farblos leuchten, wenn
das Grenz-Kabel gut mit der Ladestation verbunden
ist.
Eine fehlerhafte Verbindung zwischen Grenz-Kabel
und Ladestation verursacht ein rotes Blinken und
sendet ein Piepen von der Ladestation.
WARNUNG
Ein redundantes Grenz-Kabel an der Rückseite
der Ladestation muss abgenommen werden.
3. INSTALLATION
3.7

Stromverbindung

1. Schließen Sie das Ladegerät an die
Stromversorgung an.
Ladeanzeige an der Station in Grün: Lädt nicht auf.
2.
Ladeleuchte an der Station in rot: Lädt auf.
3.8
Wiederaufladung.
1. Wiederaufladestrom: 24V
Wiederaufladespannung: 4A
2.
Wenn das Display das
Bild rechts anzeigt,
wird der Roboter das
Kabel finden und zum
Wiederaufladen zur
Station zurückkehren.
3.
Wenn das Display
das Bild rechts
anzeigt, wird der
Roboter aufgeladen.
4.
Zeigt das Display
dieses Bild rechts an,
wird der Roboter
aufgeladen und die
Regensensoren sind
aktiviert.
WICHTIGER HINWEIS
Alle Tasten (mit Ausnahme des Notschalters und
des Netzschalters) sind gesperrt und können
nicht während des Ladevorgangs des Roboters
verwendet werden.
5. Der Rasenmäher fährt einige Zentimeter rückwärts
und bleibt dort stehen, nachdem er vollständig
aufgeladen wurde.
