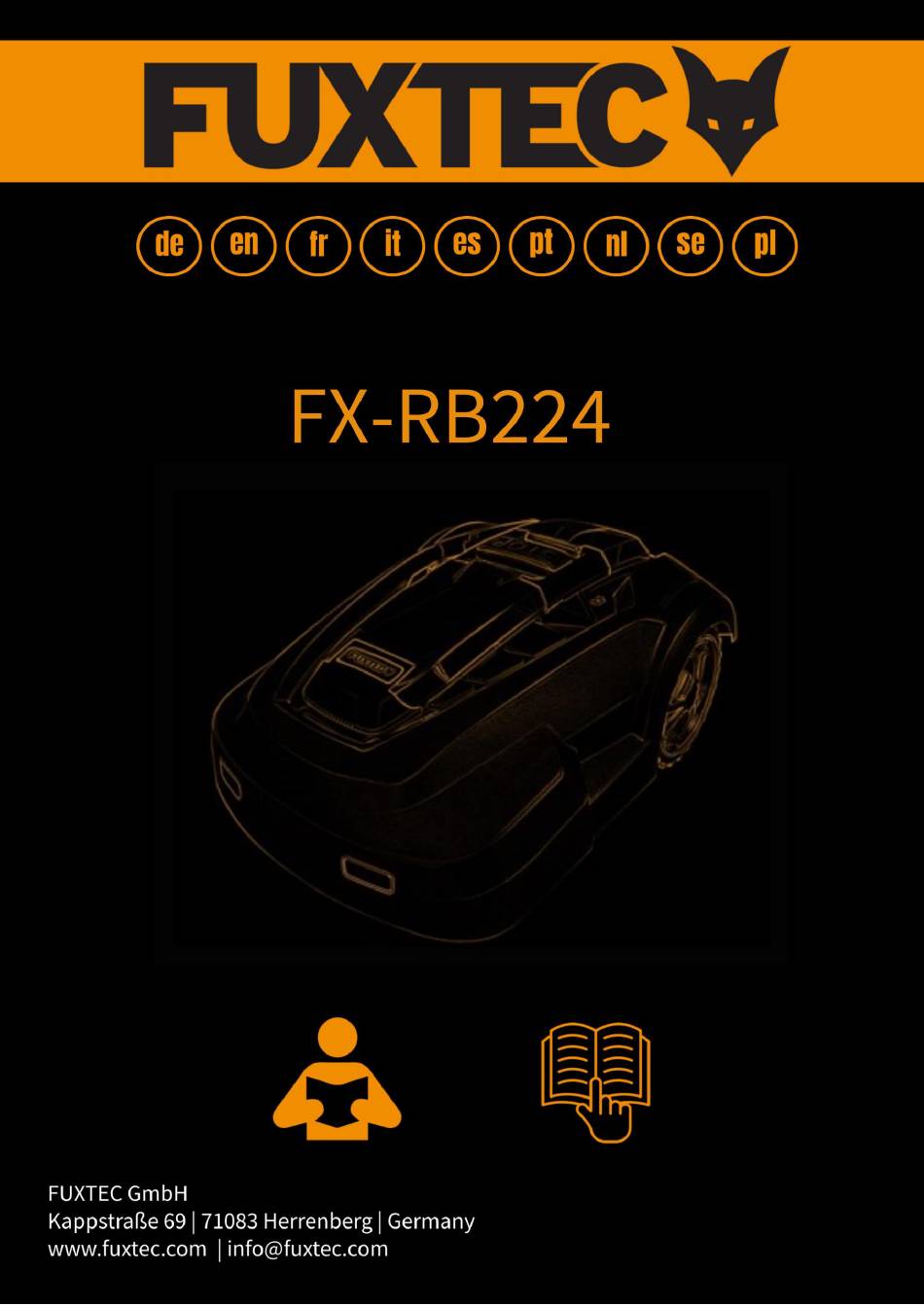

Seite 1 Manual_FX-RB224_Int24_rev1...
Seite 3 Manual_FX-RB224_Int24_rev1 Inhalt DEUTSCHE VERSION ..........................6 Präsentation ..........................6 Sicherheitshinweise ........................8 Planung ............................9 Installation ..........................12 EINSTELLUNG und START ......................15 Wartung und Wintereinlagerung: .................... 21 Status-/Fehlermeldungen ......................23 Technische Daten ........................28 Entsorgung ..........................29 EU Konformitätserklärung ....................30 ENGLISH VERSION..........................
Seite 6: Deutsche Version
Manual_FX-RB224_Int24_rev1 DEUTSCHE VERSION 1. PRÄSENTATION Paketinhalt: 1. Mähroboter 2. Ladestation 3. Abdeckung (optional) 4. Adapter für Ladestation 5. Messersätze einschließlich Schrauben (3 Stk) 6. Erdnägel für Ladestation und Abdeckung (6 Stk) 7. Erdnägel für die Verkabelung (150 Stk) 8. Drahtverbindungen (4 Stk) 9.
Seite 7: Einführung
Diese Bedienungsanleitung enthält wichtige Informationen über den Mäher, wie Sie ihn installieren und wie Sie ihn verwenden. Im Zweifelsfall können Sie nach weiteren Informationen auf unserer Website www.fuxtec.de suchen. Verwendete Symbole auf dem Mähroboter Folgende Symbole sind auf dem Mähroboter angegeben: Lesen Sie die Während des Betriebs...
Seite 8: Sicherheitshinweise
Manual_FX-RB224_Int24_rev1 2. SICHERHEITSHINWEISE Lesen Sie die Betriebsanleitung vor dem Gebrauch sorgfältig durch. Bewahren Sie sie zum späteren Nachschlagen unbedingt auf. Lesen Sie die Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem richtigen Gebrauch der Maschine vertraut. Lassen Sie niemals Personen, die mit diesen Anweisungen nicht vertraut sind, oder Kinder die Maschine benutzen.
Seite 9: Planung
• Stellen Sie sicher, dass die Batterien nur mit dem richtigen, von Fuxtec empfohlenen Ladegerät / Adapter geladen werden. Eine unsachgemäße Verwendung kann zu einem elektrischen Schlag, Überhitzung oder zum Auslaufen von ätzender Flüssigkeit aus der Batterie führen.
Seite 10 Manual_FX-RB224_Int24_rev1 Die Ladestation muss auf einer festen, ebenen Fläche platziert werden, wobei der Pfeil "IN" auf der Ladestation in Richtung des Arbeitsbereichs zeigen muss. Vermeiden Sie die Platzierung der Ladestation: • in einer Ecke des Rasens, • in tief liegenden Bereichen, wo die Ladestation oder der Mähroboter durch Pfützen beschädigt werden könnten, •...
Seite 11 Manual_FX-RB224_Int24_rev1 • Das Begrenzungskabel muss 35cm von der Begrenzungslinie des Rasens entfernt verlegt werden. • Bilden Sie Inseln, indem Sie Hindernisse, z. B. Blumenbeete, mit dem Begrenzungskabel einkreisen, wenn Sie nicht möchten, dass Ihr Roboter innerhalb dieses Bereichs mäht. Das ein- und ausgehende Kabel darf maximal 5 mm Abstand zueinander haben.
Seite 12: Installation
Manual_FX-RB224_Int24_rev1 • Falls das Begrenzungskabel unter tiefhängenden Ästen von Sträuchern oder Bäumen verlegt ist, müssen Sie die Äste so zurückschneiden, dass sie den freien Lauf des Mähers nicht behindern. Gleichzeitig können diese Äste die Aktivierung des Regensensors verursachen, wenn Regentropfen von den Ästen auf den Roboter treffen. In diesem Fall fährt der Roboter auch bei trockenem Wetter in die Ladestation zurück (Regensensor-Symbol wird im Display angezeigt).
Seite 13 Manual_FX-RB224_Int24_rev1 Dann kann das Kabel so nah wie möglich am Boden verlegt werden, was verhindert, dass der Mähroboter das Kabel durchschneidet und Personen darüber stolpern. Nach kurzer Zeit wird das Kabel in der Grasnarbe verschwinden. Verlegen Sie das Begrenzungskabel: • Platzieren Sie die Ladestation des Roboters wie auf Ihrer Skizze angegeben (seitlich) und setzen Sie den Startpflock ein.
Seite 14 Manual_FX-RB224_Int24_rev1 1. IN - von unter der Ladestation (Ende des Kabels) 2. OUT - zum Rasen (Anfang des Kabels). Nachdem Sie die beiden Enden (IN und OUT) verbunden haben, setzen Sie die Schutzabdeckung auf • Sie können nun die Ladestation am Boden befestigen. Aufladen und Überprüfung der Ladestation •...
Seite 15: Einstellung Und Start
Manual_FX-RB224_Int24_rev1 Wichtig: Der "IN"-Pfeil an der Ladestation muss immer in Richtung des Arbeitsbereichs / zum Rasen hin zeigen. 5. EINSTELLUNG UND START Bitte entfernen Sie alle Fremdkörper wie Wurzeln, Steine, Äste, Spielzeug usw. vom Rasen. Einstellung: Nach der Installation und dem Aufladen sind Sie nun bereit, die Einstellung vorzunehmen. Das Gerät kann entweder auf manuellen oder automatischen Start eingestellt werden.
Seite 16 Manual_FX-RB224_Int24_rev1 Einstellung des Areals Einstellung der Uhr Einstellung der automatischen Startzeit Sicherheitscode Einstellung des Regensensors Batterie Füllstandsanzeige Ein-/Ausschalter Einstellungen Manueller Start / Auswahltaste Zurück zur Ladestation / Bestätigungstaste Auswahltaste Einstellen der Uhr • Drücken Sie "SET" – Taste bis das Uhrensymbol leuchtet. •...
Seite 17: Automatischer Start
Manual_FX-RB224_Int24_rev1 Einstellung der Fläche • Drücken Sie die "SET"-Taste, bis das M² Symbol leuchtet. • Geben Sie mit den Pfeiltasten ("HOME" und "START") die Größe der zu mähenden Fläche in Schritten in 50er m² Schritten ein und bestätigen Sie mit "OK". Automatischer Start •...
Seite 18 Abschließend drücken Sie START und das Gerät läuft weiter. • MERKEN SIE SICH IHREN CODE! Hinweis: Wenn Sie Ihren persönlichen Code vergessen haben, muss der Mähroboter zur Rückstellung an die Firma Fuxtec geschickt werden. Weitere Tasten Schnitthöhe (1): Verstellen Sie die Schnitthöhe durch Drehen des Einstellrades (1) Beachten Sie die Zahlen auf dem Einstellrad und stoppen Sie bei der gewünschten Höhe.
Seite 19 Manual_FX-RB224_Int24_rev1 HOME-Taste (3): • Drücken Sie "STOP" • Drücken Sie "SET" • Geben Sie Ihren 4-stelligen Sicherheitscode/Werkscode ein und bestätigen Sie mit "OK". • Drücken Sie "HOME" Hinweis: Die HOME-Taste löscht nicht Ihre persönlichen Einstellungen. START/RESTART-Taste drücken: • Drücken Sie "SET" •...
Seite 20 Manual_FX-RB224_Int24_rev1 Sensoren Hindernis-/Berührungssensor: • Wenn der Mähroboter auf ein Hindernis trifft, fährt er zurück und ändert die Richtung, um das Hindernis zu umgehen. • Wenn er nicht innerhalb von 3 Sekunden einen neuen Weg findet, stoppt die Klinge. • Wenn er nicht innerhalb von 10 Sekunden einen neuen Weg findet, schaltet sich der Roboter ab und erfordert einen manuellen Neustart, um ihn wieder zum Laufen zu bringen.
Seite 21: Wartung Und Wintereinlagerung
Manual_FX-RB224_Int24_rev1 ab und benötigt einen manuellen Neustart. • Ein Neustart auf dem Rasen kann nur erfolgen, wenn Sie die Maschine so bewegen, dass sie einen maximalen Abstand von 50 cm zum Begrenzungskabel hat • Zum Starten müssen Sie die Fläche auswählen und dann "START" - Taste drücken. Der Arbeitszyklus wird nicht verändert.
Seite 22 Manual_FX-RB224_Int24_rev1 sind. • Im Laufe der Zeit kann die Ladestation ein wenig absinken, da sich die Oberfläche durch die Zersetzung des Grases absenkt. Ladekontakte • Reinigen Sie die Ladekontakte am Mähroboter und an der Ladestation ein paar Mal während der Saison mit feinem Schmirgelpapier oder Stahlwolle. Es ist wichtig, darauf zu achten, dass alle Bolzen, Schrauben und Muttern immer richtig angezogen sind, damit der Robotermäher die bestmöglichen Arbeitsbedingungen hat.
Seite 23: Softwareupdate
Als Kurzanleitung für den Fall, dass der Mähroboter nicht ordnungsgemäß funktioniert, können Sie die Fehlercodes auf dem Gerät sehen oder die folgenden Schritte zur Fehlersuche befolgen, um das Problem zu lösen. Wenn der Fehler weiterhin besteht, wenden Sie sich bitte an den Fuxtec Kundenservice.
Seite 24 Ist das Gras zu hoch? Ist der Messerteller blockiert? Starten Sie den Roboter neu. Fehler im Ladestatus. Fehlfunktion der Batterie. Bitte wenden Sie sich an den Fuxtec Kundenservice. Über-/Unterspannung. Fehlfunktion der Batterie. Bitte wenden Sie sich an den Fuxtec Kundenservice.
Seite 25 Manual_FX-RB224_Int24_rev1 28 - 32 V Bitte wenden Sie sich an den Fuxtec Kundenservice. Batteriespannung zu niedrig. Laden Sie den Roboter vollständig auf. Neustart des Roboters: 1) Stellen Sie den Roboter auf das Begrenzungskabel. 2) Geben Sie den Sicherheitscode ein. 3) Aktivieren Sie die Start-Taste.
Seite 26 Manual_FX-RB224_Int24_rev1 Abschnitten auf seiner vorhanden sein, z. B. Bahn. unterirdische Stromnetze, elektrische Hochleistungsgeräte usw. Das nächstgelegene Stellen Sie das Begrenzungskabel Ihres Begrenzungskabel so Nachbarn sollte ein, dass der Roboter mindestens 2 m von das Signal normal Ihrem entfernt verlegt erkennen kann. werden.
Seite 27 Manual_FX-RB224_Int24_rev1 Das Signal des Überprüfen Sie die Begrenzungsdrahts ist Steckverbindung auf gestört den korrkten Sitz. Überprüfen Sie das Kabel auf Brüche. Während der normalen Laute Geräusche und Die Klingen sind Stumpf Drehen Sie die Nutzung Vibrationen und das Schneidklinen oder Schneidesystem läuft tauschen Sie diese aus.
Seite 28: Technische Daten
Manual_FX-RB224_Int24_rev1 auf. Dann schalten Sie den Mäher aus und nach ca 1min wieder ein. Der Bildschirm sollte nun wieder anzeigen. Hinweis: Wenn Sie Probleme beim Neustart des Roboters haben, stellen Sie ihn in mit max. 50 cm Abstand zum Begrenzungskabel auf und starten Sie ihn neu. Ihre persönlichen Einstellungen bleiben weiter bestehen.
Seite 29: Entsorgung
Manual_FX-RB224_Int24_rev1 9. ENTSORGUNG WARNUNG! Ausgediente Elektrowerkzeuge vor der Entsorgung unbrauchbar machen: • netzbetriebene Elektrowerkzeuge durch Entfernen des Anschlusssteckers, • akkubetriebene Elektrowerkzeuge durch Entfernen des Akkus. Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
Seite 30: Eu Konformitätserklärung
Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Aufbewahrung der technischen Unterlagen: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Geschäftsführung Herrenberg, 01.12.2021...
Seite 104: Dichiarazione Di Conformità Ue
Hereby we declare that the above mentioned machine meet the essential safety and health requirements of the above stated EC directives. Conservazione della documentazione tecnica: FUXTEC GmbH ● Kappstraße 69 ● 71083 Herrenberg ● Germany, T. Gumprecht, Geschäftsführung Herrenberg, 01/12/2021...
