de | Installation
4.14
Anschließen von Relaisausgängen
Um Sperren oder Alarmanlagen zu betreiben, verfügt der AMC2-4R4 über acht Relaisausgänge.
Die Ausgänge werden über die 3‑poligen steckbaren Schraubanschlüsse angeschlossen: S5,
S6, S10, S11, S17,S18, S22 und S23 – siehe Anschlussdiagramme, Seite 42.

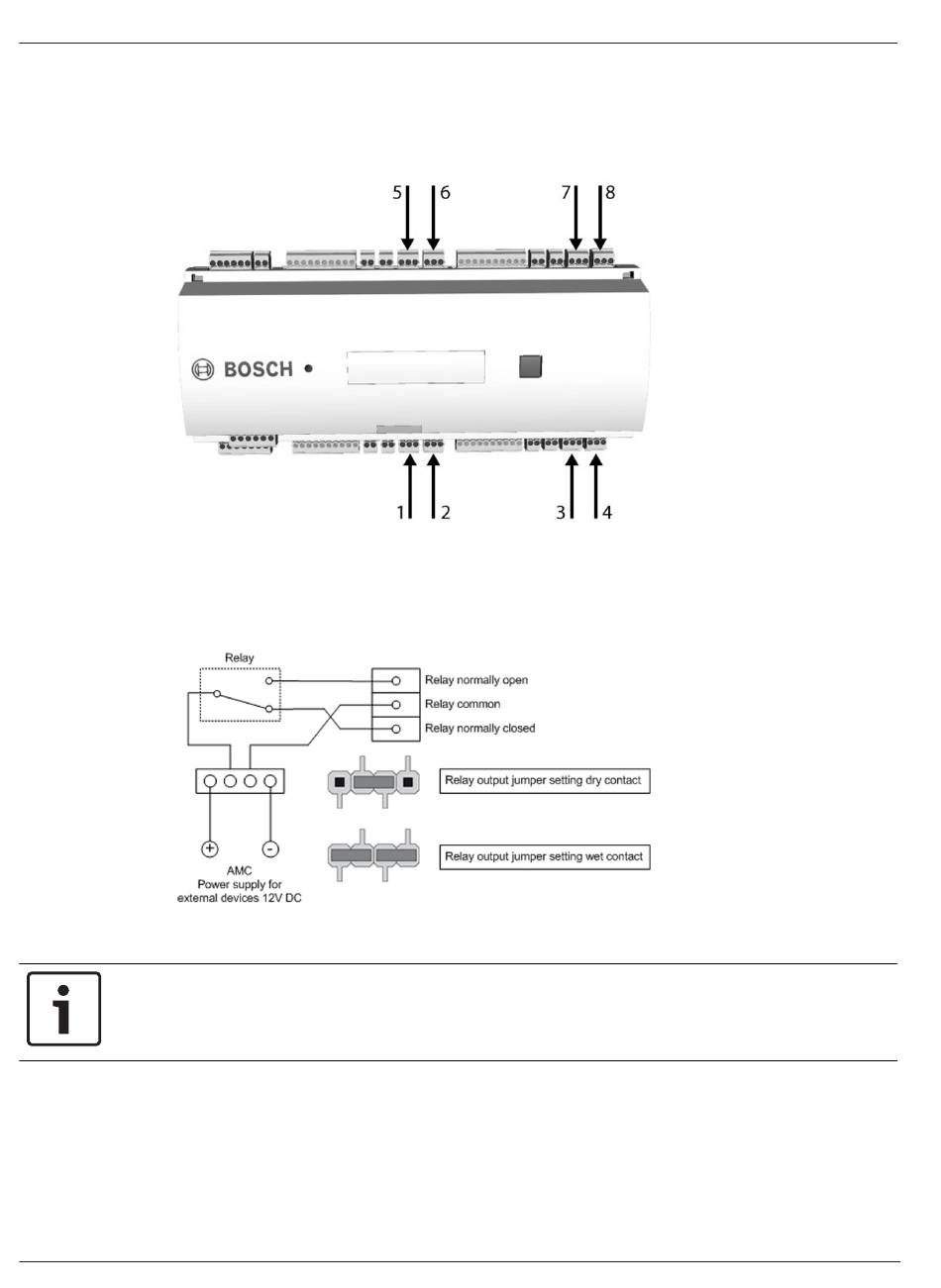

Abbildung 4.17: Position der Anschlüsse für die Relaisausgänge
Jeder Relaisausgang kann über die interne 12/24 VDC-Stromversorgung des AMC2-4R4 für
externe Geräte im „Nassmodus" betrieben werden oder im „Trockenmodus" mit möglichen
freien Kontakten für Systeme mit externer Stromversorgung.
Abbildung 4.18: Nass- und Trockenmodus der AMC2-Relaisausgänge
Hinweis!
Gefahr von Geräteschäden
Zur Vermeidung von Schäden an den Relais beachten Sie die folgenden Spezifikationen:
–
–
–
–
2020-01 | V02 |
Der maximale Schaltstrom beträgt 1,25 A.
Die maximale Schaltspannung beträgt 30 VDC.
Es können nur ohmsche Lasten an das Relais angeschlossen werden.
Induktive Lasten müssen mit Freilaufdioden kurzgeschlossen werden (siehe Abbildung
unten). Diese Dioden (1N4004) sind im Lieferumfang jedes AMC2-4R4-Pakets enthalten.
Installation manual
Access Modular Controller 2
Bosch Access Systems B.V.
