42
de | Anhänge
7
Anhänge
7.1
Anschlussdiagramme

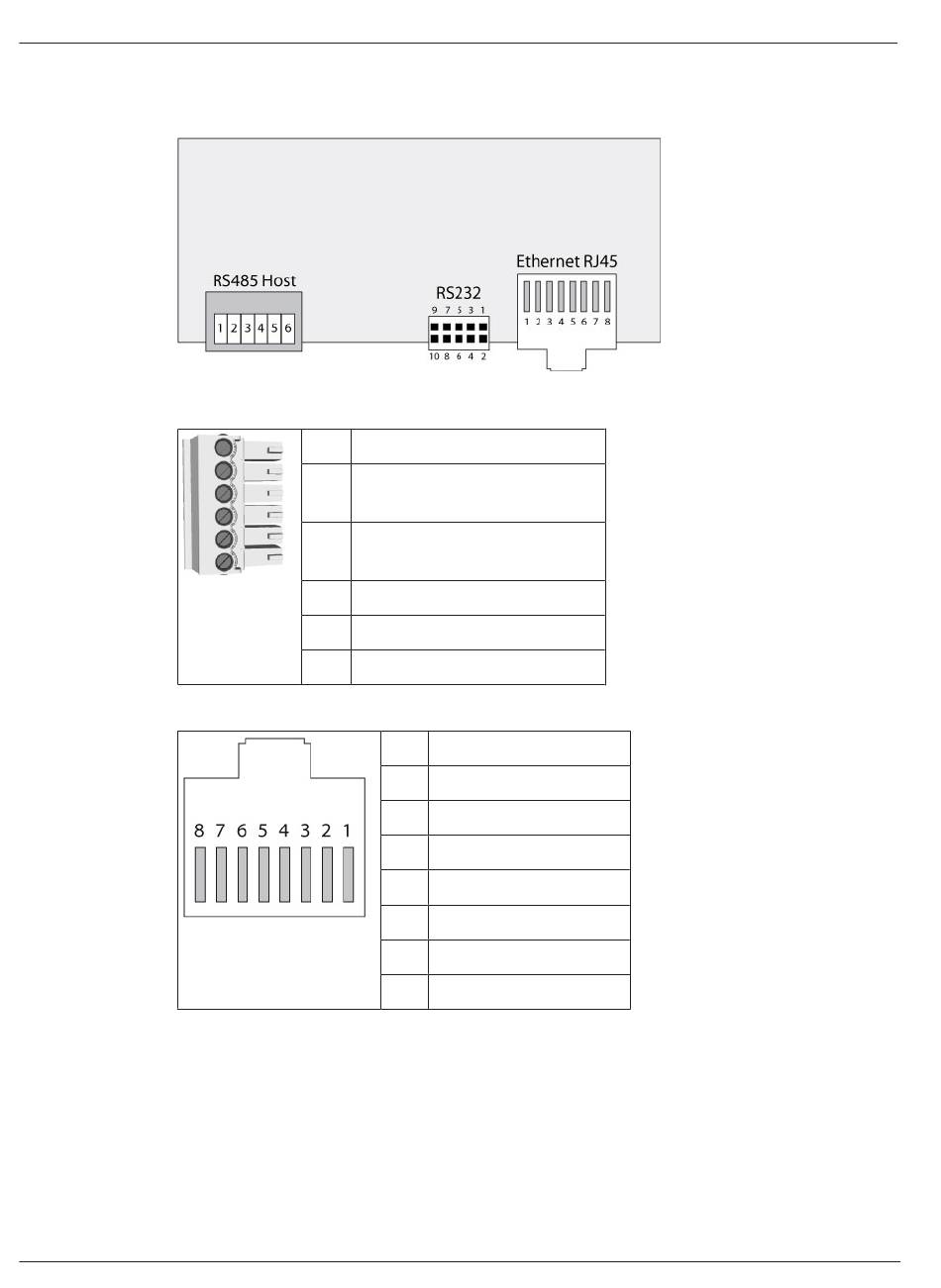

Abbildung 7.1: Anschlüsse der oberen Platine
Tab. 7.4: RS-485-Hostschnittstelle auf der oberen Platine
Tab. 7.5: Ethernet-Netzwerkbuchse (RJ45)
2020-01 | V02 |
1
Abschirmung
2
Datenleitung RxTx+ (2-Draht)
Datenleitung Rx+ (4-Draht)
3
Datenleitung RxTx- (2-Draht)
Datenleitung Rx- (4-Draht)
4
Erde (PAG)
5
Datenleitung Tx+ (4-Draht)
6
Datenleitung Tx- (4-Draht)
1
TXD+
2
TXD-
3
RXD+
4
Nicht angeschlossen
5
Nicht angeschlossen
6
RXD-
7
Nicht angeschlossen
8
Nicht angeschlossen
Installation manual
Access Modular Controller 2
Bosch Access Systems B.V.
