de | Installation
4.4
Schließen des Gehäuses
Trennen Sie vor dem Ausrichten der Abdeckungen alle steckbaren Schraubanschlüsse.
Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren
Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo
richtig herum angezeigt wird. Die Oberkante der vorderen Abdeckung ist nun an den zwei
Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie
die Abdeckung vorsichtig einrasten können.
Zum Schließen des Gehäuses muss also der Öffnungsvorgang in umgekehrter Reihenfolge
ausgeführt werden.

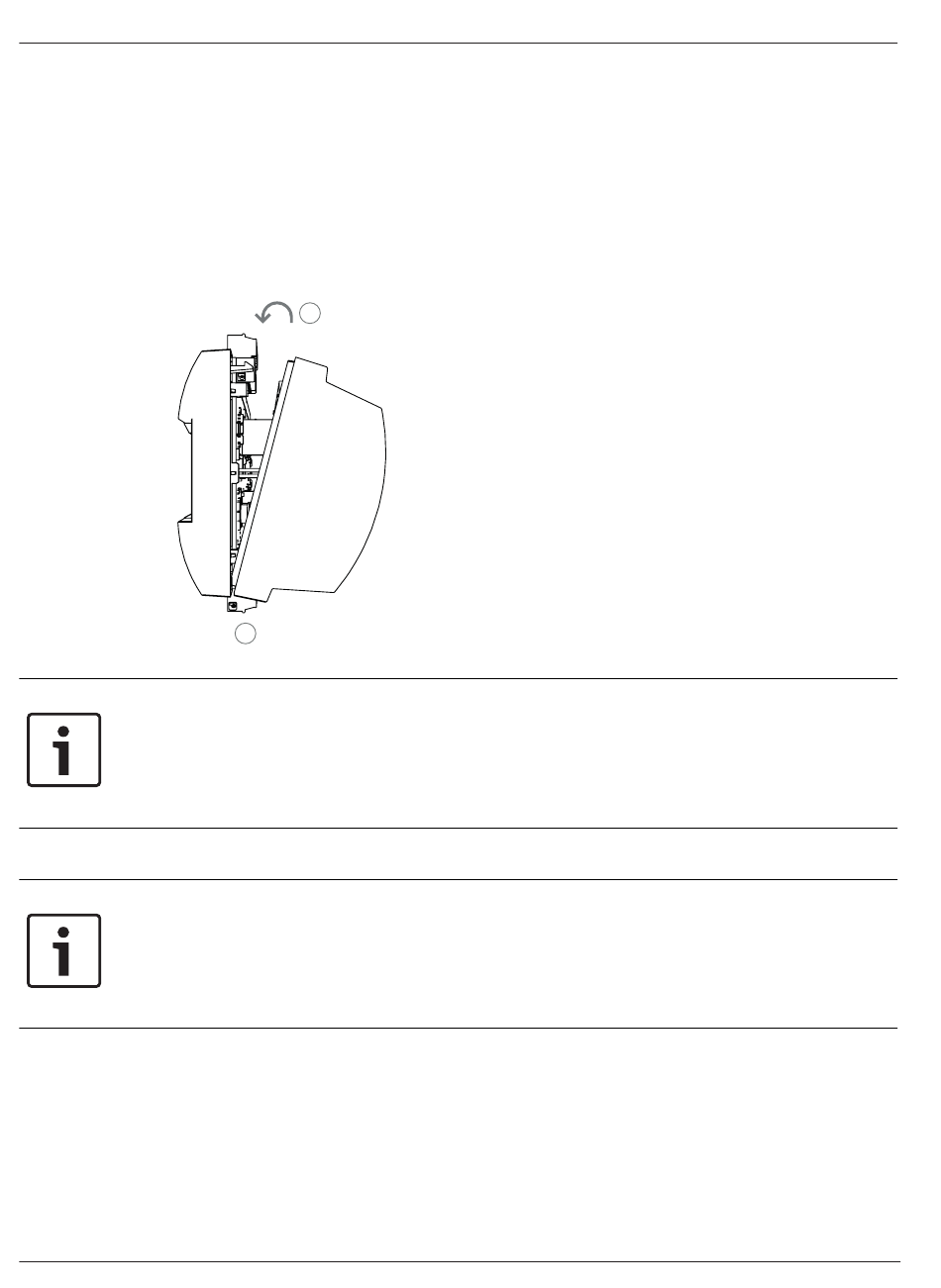

Abbildung 4.4: Schließen des Gehäuses
Hinweis!
Gefahr von Geräteschäden
Wenn übermäßiger Kraftaufwand erforderlich ist, um die vordere Abdeckung zu schließen, ist
diese wahrscheinlich nicht richtig in die hintere Abdeckung eingehakt. In diesem Fall wird die
Display-Taste „Dialog" auf der vorderen Abdeckung nicht korrekt ausgerichtet und kann nicht
einwandfrei funktionieren.
4.5
Verkabelung
Hinweis!
Gefahr von Fehlfunktionen
Die im Zutrittskontrollsystem AMC2-4R4 verwendeten Kabel sind nicht störungsanfällig. Sie
sollten jedoch darauf achten, die Kabel nicht in der Nähe von Starkstrom führenden Kabeln
oder Anlagen zu verlegen. Ist dies nicht zu vermeiden, kreuzen Sie die Kabel alle 1 bis 2 m im
rechten Winkel, um Interferenzen zu reduzieren.
4.5.1
Leiterdaten für die Stromversorgung des AMC2
Die Berechnung unten gibt Aufschluss darüber, welcher Kabeltyp verwendet werden muss.
Wenn Sie zum Anschluss des AMC-Geräts an die Stromversorgung das im Lieferumfang des
Gehäuses enthaltene Kabelset verwenden, ist die Berechnung nicht erforderlich.
Verwenden Sie für Entfernungen unter 25 m AWG18-Leiter (1 mm²). Für längere Strecken
installieren Sie eine zusätzliche Stromversorgung in der Nähe des AMC2-Controllers.
