Inhaltszusammenfassung für Bosch AMC2-4W
- Seite 1 Access Modular Controller AMC2-4W Installation manual...
-
Seite 3: Inhaltsverzeichnis
Erdung für Hostschnittstelle 4.6.2 Erdung für Erweiterungsschnittstelle Anschließen der Stromversorgung Ethernet-Hostschnittstelle RS-485-Hostschnittstelle 4.9.1 RS-485 2-Draht-Verbindung 4.9.2 RS-485 4-Draht-Verbindung 4.10 RS-232-Hostschnittstelle 4.11 DIL-Schalterauswahl 4.11.1 Hosteinstellungen 4.12 RS-485 für Erweiterungsmodule 4.13 Wiegand-Schnittstelle für Kartenleser 4.14 Anschließen von Relaisausgängen Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 4 | Inhaltsverzeichnis Controller 4.15 Anschließen analoger Eingangsgeräte 4.16 Sabotageschutz Bedienung Statusanzeige des AMC2 Konfigurieren der Ethernet-Schnittstelle Fehlerbehebung 5.3.1 Zurücksetzen der Software 5.3.2 Zurücksetzen des Geräts in den Auslieferungszustand Technische Daten Anhänge Anschlussdiagramme Index 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 5: Sicherheitsvorschriften
Wartung – Nehmen Sie selbst keine Wartungsarbeiten vor. Das Öffnen oder Entfernen von Abdeckungen kann dazu führen, dass Sie gefährlichen Spannungen oder anderen Gefahren ausgesetzt sind. Lassen Sie alle Wartungsarbeiten von qualifiziertem Fachpersonal durchführen. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 6 Ersatzteile verwenden. Nicht autorisierte Ersatzteile können Feuer, Stromschläge oder andere Gefahren verursachen. Sicherheitsüberprüfung – Bitten Sie den Servicetechniker nach Abschluss von Wartungs‑ oder Reparaturarbeiten, Sicherheitsprüfungen durchzuführen, um sicherzustellen, dass die Einheit ordnungsgemäß funktioniert. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 7: Sicherheitsvorkehrungen
Stromschlaggefahr Externe Netzteile müssen von qualifiziertem Fachpersonal installiert und in Betrieb genommen werden. Die einschlägigen Vorschriften sind einzuhalten. Erden Sie den Controller. Trennen Sie die Netz- und Akkumulatorstromversorgung, bevor Sie Arbeiten am Controller vornehmen. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 8 Schloss im Notfall sofort stromlos gemacht werden kann. Warnung! Gefahr der Explosion der Lithium-Batterie Bei Austausch des Akkumulators gegen einen ungeeigneten Typ besteht Explosionsgefahr. Austausch nur gegen gleichen Typ gemäß Herstellerempfehlung. Verbrauchte Akkumulatoren gemäß Herstelleranweisungen entsorgen. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 9 Anforderungen. Bei Lagerung und sicherem Betrieb sollte die Umgebungstemperatur zwischen 0 °C und 50 °C liegen. Entsorgung Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. Dieses Symbol weist darauf hin, dass Elektro- und Elektronikgeräte am Ende ihrer Nutzungsdauer getrennt vom...
-
Seite 10: Auspacken
Betrieb zu setzen, wenn Komponenten beschädigt sind. Wenn Teile fehlen, benachrichtigen Sie Ihren Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security Systems. Der Transportkarton ist der sicherste Transportbehälter für das Gerät. Bewahren Sie den Karton und das Verpackungsmaterial für eine zukünftige Verwendung auf. -
Seite 11: Wichtige Informationen
Haftung für beiläufige Schäden oder Folgeschäden nicht gestattet, sodass die obigen Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Bosch Security Systems behält sich alle nicht ausdrücklich gewährten Rechte vor. Kein Teil dieser Lizenz stellt einen Verzicht auf Rechte von Bosch unter den US-amerikanischen Urheberrechtsgesetzen oder sonstigen Bundes- oder Bundesstaatsgesetzen dar. -
Seite 12: Internet
Solche Hinweise können auch Tipps und Tastaturkürzel enthalten. Internet Wenn Sie Interesse an weiteren Informationen zu diesem Produkt oder Informationen zu anderen Produkten haben, finden Sie diese auf unserer Website unter http:// www.boschsecurity.com. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme... -
Seite 13: Einführung

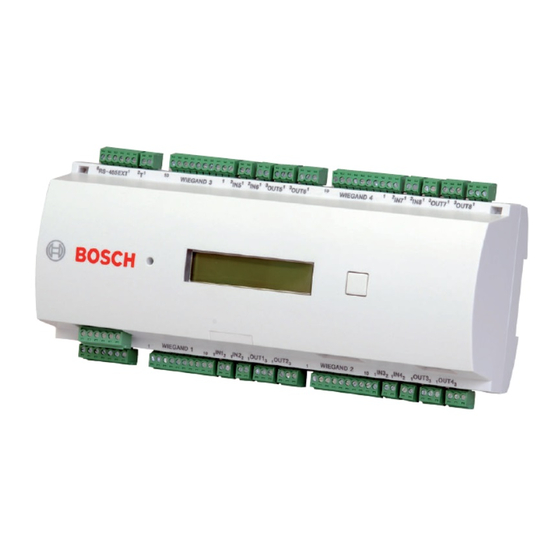

Einführung | de Controller Einführung Beschreibung Der APC-AMC2-4WCF (auch als AMC2-4W, AMC2 oder Controller bezeichnet) ist mit vier unabhängigen Schnittstellen für Leser des Typs Wiegand ausgestattet. Er ist in der Lage, zwei Türen mit Lesern in Eingangs‑ und Ausgangsrichtung und bis zu vier Türen mit Lesern in einer Richtung zu kontrollieren. - Seite 14 Fähigkeit eines kompletten Zutrittskontrollsystems in jedem Zimmer. Dies führt zu einer ausgezeichneten Zuverlässigkeit und einer sehr hohen Redundanz ohne zusätzliche Kosten. Bild 3.2: Der AMC2-4W in einer Sicherheitsschleuse mit vier Türen Der AMC2-4W kann mit dem vorgeschalteten Hostrechner über RS-485 Multidrop, RS-232 oder10/100 Mbit/s Ethernet kommunizieren.
-
Seite 15: Gerätekonfiguration
Einführung | de Controller Die Verwendung von Türvorlagen macht das Einrichtungsverfahren für einen AMC2-4W sehr einfach und schnell. Alle Ein- und Ausgänge sind nach Auswahl vordefiniert. Diese Einstellungen können geändert werden, sodass alle freien Kontakte des controller oder einer angeschlossenen Erweiterung ausgewählt werden können. - Seite 16 Systemen und dem Erdanschluss (Abschirmung) Jumper: Auswahl der Schnittstelle für die RS-485- Hostverbindung: RS-485 2-Draht oder RS-485 4-Draht (abhängig von externer Verdrahtung) Konfigurierbare RS-485-Hostschnittstelle 10 Docking-Anschluss für Compact Flash-Speicher 11 Konfigurierbare RS-232-Hostschnittstelle (Flachbandkabelanschluss) 12 Konfigurierbare 10/100 Mbit/s Ethernet-Hostschnittstelle 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 17 14 Externer Sabotagekontakt 15 Anschluss für Stromversorgung 16 Wiegand-Schnittstellen für bis zu4 Kartenleser 17 Anschlüsse für acht analoge Eingänge 18 Anschlüsse für acht Relaisausgänge Hinweis! Alle Anschlüsse , mit Ausnahme derRS-232 undEthernet- Schnittstelle, sind steckbare Schraubanschlüsse. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
-
Seite 18: Leistungsmerkmale
Hostadresse mittels DIL-Schiebeschalter einstellbar – Vier mögliche konfigurierbare Hostschnittstellen: – Ethernet (= Standard) – RS-485 2-Draht – RS-485 4-Draht – RS-232 – Leserschnittstellen – vier Wiegand-Schnittstellen – 8 Relaisausgänge – spannungsfrei, externe Stromversorgung (Trockenmodus) 2016-11 | AMC2-4W | Bosch Sicherheitssysteme... -
Seite 19: Systemübersicht
Wenn ein externes Netzteil verwendet wird, sollte es auch eine unterbrechungsfreie Stromversorgung gewährleisten (UPS). Beispiel: Bosch AMC-Netzteil APS-PSU-60 (F.01U.282.970) Systemübersicht Die Zutrittskontrollzentrale AMC2-4W wird zwischen dem Management-Host und weiteren Peripheriegeräten im System eingebunden. Standardmäßig wird ein Management-Hostsystem über Ethernet angeschlossen. Eine Management-Hostverbindung über RS-485 oder RS-232 ist ebenfalls möglich. - Seite 20 Die minimale Konfiguration besteht aus: – einem PC mit Systemsoftware, – einem AMC2-Controller, – einem AMC-Netzteil, – einem AMC-Gehäuse. – Die maximale Konfiguration hängt ab von der Systemsoftware, – Jeder AMC2-4W-Controller kann mit dem Erweiterungsmodul AMC2-4WE erweitert werden. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 21 Access Modular Einführung | de Controller Bei Verwendung von Wiegand-Leserschnittstellen können an jeden AMC2-4W bis zu vier Peripheriegeräte angeschlossen werden. Die Schnittstellen sind Punkt-zu-Punkt-Verbindungen, was bedeutet, dass an eine Schnittstelle nur ein einziger Leser angeschlossen werden kann. Die Erweiterungsschnittstelle unterstützt bis zu drei zusätzliche I/O-Boards (AMC2-8IOE, AMC2-16IE oder AMC2-16IOE)und einen AMC2-4WE.
-
Seite 22: Installation
Montage Der AMC2-4W kann auf einer 35-mm-Standard-Montageschiene mit einem Schnappmechanismus montiert werden. Dazu setzen Sie den AMC2-4W in die Oberkante der Montageschiene [1] ein, und drücken dann das Gerät nach unten und hinten, bis es in die Schiene einrastet [2]. -
Seite 23: Demontage
Zur Demontage des AMC2-4W aus einer Montageschiene müssen zunächst alle steckbaren Schraubanschlüsse entfernt werden. Drücken Sie den AMC2-4W nach unten, bis die Unterkante aus der Montageschiene herausspringt [1]. Ziehen Sie das untere Ende des AMC2-4W aus der Montageschiene [2]. Bild 4.2: Demontage des AMC2 aus einer Montageschiene... -
Seite 24: Öffnen Des Gehäuses
| Installation Controller Öffnen des Gehäuses Hinweis! Zum Öffnen des AMC2-4W müssen zunächst alle steckbaren Schraubanschlüsse entfernt werden. Das AMC2-4W-Gehäuse besteht aus einer oberen Abdeckung, die über einen Zwei-Punkt-Schnappverschluss mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach... -
Seite 25: Schließen Des Gehäuses
Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum angezeigt wird. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie die Abdeckung vorsichtig einrasten können. -
Seite 26: Verkabelung
Verkabelung Hinweis! Gefahr von Fehlfunktionen Die im Zutrittskontrollsystem AMC2-4W verwendeten Kabel sind nicht störungsanfällig. Sie sollten jedoch darauf achten, die Kabel nicht in der Nähe von Starkstrom führenden Kabeln oder Anlagen zu verlegen. Ist dies nicht zu vermeiden, kreuzen Sie die Kabel alle 1 bis 2 m im rechten Winkel, um Interferenzen zu reduzieren. - Seite 27 Kritischer Zustand! Installieren Sie die Stromversorgung näher am Controller. Hinweis! Diese Angaben gelten für Stromversorgung, Leser, Relaisausgänge und Erweiterungsschnittstellen. Für Eingänge müssen spezielle Werte für den Spannungsabfall berücksichtigt werden. Siehe Anschließen analoger Eingangsgeräte, Seite 47. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
-
Seite 28: Erdung Und Abschirmung
Access Modular de | Installation Controller Erdung und Abschirmung Der Haupterdungspunkt beim AMC2-4W wird auf den Pin 2 des Anschlusses für die Stromversorgung gelegt – siehe Anschlussdiagramme, Seite 62. Grundsätzlich sollten alle Signalverbindungen mit niedrigem Pegel abgeschirmt sein. Der AMC2-4W ermöglicht Ihnen die Erstellung eines zentralen Erdungs- bzw. -
Seite 29: Erdung Für Hostschnittstelle
Erdung für Hostschnittstelle Bild 4.5: Position des Erdungsjumpers bei RS-485-Hostschnittstellen Jumpereinstellung A1 zeigt die Einstellung ab Werk. Jumper JP1 verbindet die interne Erde des AMC2-4W mit der Erde der RS-485-Hostschnittstelle. Mit dem Jumper JP2 wird die Signalerde festgelegt. Einstellungen für Jumper JP1: Wenn der Erdleiter und die Abschirmung am Host nicht miteinander verbunden sind und ... -
Seite 30: Erdung Für Erweiterungsschnittstelle
4.6.2 Erdung für Erweiterungsschnittstelle Bild 4.6: Position des Erdungsjumpers an der Unterseite Jumper B verbindet die interne Erde des AMC2-4W mit der RS-485-Erde der Slave-Schnittstelle. Jumper B (B2) sollte nur gesetzt werden, wenn der AMC2-4W alle anderen direkt angeschlossenen Peripheriegeräte mit Strom versorgt. -
Seite 31: Anschließen Der Stromversorgung
UPS auf die folgenden Pins gelegt: – Pin 4 und 7 für Power-Good-Signal (AC) – Pin 5 und 7 für Power-Good-Signal (Batterie) – Pin 6 und 7 für Power-Good-Signal (DC) Ansonsten müssen diese Pins kurzgeschlossen werden. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... -
Seite 32: Ethernet-Hostschnittstelle
Verbindungserkennung für den Anschluss an ein Local Area Network (LAN) oder einen Hostrechner. Hinweis! Verwenden Sie entweder ein CAT5-Crossover-Kabel, um den AMC2-4W direkt mit dem Hostrechner zu verbinden, oder ein Standard-CAT5-Patchkabel, um den AMC2-4W über ein Netzwerk zu verbinden. Ein komplettes Anschlussdiagramm der Ethernet- Hostschnittstelle finden Sie in Kapitel Anschlussdiagramme, Seite Bild 4.8: Position der Ethernet-Schnittstelle... - Seite 33 Zeit dauern, bis das neue AMC2-Gerät vom Remote-Server erkannt wird. Sie können diesen Prozess durch Ausführen des folgenden Befehls beschleunigen: ipconfig /flushdns Anschließend sollte das AMC2-Gerät sofort über seinen Namen erreichbar sein. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
-
Seite 34: Rs-485-Hostschnittstelle
| Installation Controller RS-485-Hostschnittstelle Ein RS-485-Hostsystem kann aus bis zu acht AMC2-Controllern bestehen, die über eine 2-oder 4-Draht-Verbindung angeschlossen werden. Bild 4.9: Konfiguration eines RS-485-Hostsystems Host RS-232-Verbindung RS-232 / RS-485-Konverter RS-485-Bus AMC2 controller 2016-11 | AMC2-4W | Bosch Sicherheitssysteme... - Seite 35 An jede Busleiterbahn können bis zu acht AMC2 angeschlossen werden. Die maximale Anzahl der Geräte darf nicht überschritten werden. Um den RS-485-Modus des AMC2-4W zu verwenden, verbinden Sie die Datenkabel mit dem steckbaren Schraubanschluss der RS-485-Hostschnittstelle. Die Einstellung am AMC2-4W muss mit den Einstellungen des RS-232 / RS-485-Konverters übereinstimmen.
-
Seite 36: Rs-485 2-Draht-Verbindung
Siehe die Hinweise zur Einstellung des RS-232 / RS-485- Konverters. Hinweis! Wenn ein vieradriges Kabel verwendet wird, muss die Schnittstelle als Querverbindung eingerichtet werden. 4.10 RS-232-Hostschnittstelle Der AMC2 bietet eine serielle RS-232 -Schnittstelle für den Anschluss eines Hostrechners oder seriellen Modems. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme... -
Seite 37: Dil-Schalterauswahl
RS-485-Adresse des AMC2 in einem RS-485- Bussystem. Mit Schalter 5 wird eines der beiden Protokolle ausgewählt: SDEB und BPA (gemäß DIN 6619). Schalter 6 stellt die Verbindung zum Hostsystem auf RS-232 oder RS-485 ein. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 38 Adresse ein, indem Sie sie im Zutrittskontrollsystem konfigurieren. Dies ist eine Punkt-zu-Punkt Verbindung, die in der Regel als Adresse 1 konfiguriert wird. Setzen Sie also den Schalter 1 auf „ON“. Bild 4.14: Position des Wahlschalters für Hosteinstellungen DIL-Schalter Adresse Keine 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 39: Rs-485 Für Erweiterungsmodule
Nach einer Änderung der Art der Hostverbindung muss der AMC2 zurückgesetzt werden – siehe Zurücksetzen der Software, Seite 55. 4.12 RS-485 für Erweiterungsmodule Der RS-485-Erweiterungsmodulbus erweitert den AMC2-4W mit zusätzlichen I/O-Modulen (AMC2-8IOE, AMC2-16IE, AMC2-16IOE) und/oder mit der Leserschnittstellenerweiterung AMC2-4WE. Bosch Sicherheitssysteme... - Seite 40 Ein- und Ausgänge, z. B. für Aufzüge, zur Verfügung zu stellen. Weitere Informationen zu den Erweiterungsboards finden Sie in den entsprechenden Installationshandbüchern. Ein komplettes Anschlussdiagramm des RS-485- Erweiterungsmodulbusses finden Sie in Anschlussdiagramme, Seite 62. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 41: Wiegand-Schnittstelle Für Kartenleser
Wenn Ihr Leser eine andere Spannung als 12 V erfordert oder die Leistungsaufnahme mehr als 200 mA beträgt, wird eine externe Stromversorgung benötigt. Der AMC2-4W bietet vier-Ports für den Anschluss von maximal 4 Lesern mit Wiegand-Schnittstellen. Die Anschaltung der einzelnen Schnittstellen erfolgt über einen 10-poligen steckbaren Schraubanschluss (S2, S7, S14 und S19) –... -
Seite 42: Anschließen Von Relaisausgängen
4.14 Anschließen von Relaisausgängen Um Sperren oder Alarmanlagen zu betreiben, verfügt der AMC2-4W über acht Relaisausgänge der Klasse C. Die Ausgänge werden über die 3-poligen steckbaren Schraubanschlüsse S5, S6, S10, S11, S17, S18, S22 und S23 angeschlossen – siehe Anschlussdiagramme, Seite 62. - Seite 43 Installation | de Controller Bild 4.18: Position der Anschlüsse für die Relaisausgänge Jeder Relaisausgang kann über die interne 12/24 VDC- Stromversorgung des AMC2-4W für externe Geräte im „Nassmodus“ betrieben werden oder im „Trockenmodus“ mit möglichen freien Kontakten für Systeme mit externer Stromversorgung.
- Seite 44 – Induktive Lasten müssen mit Freilaufdioden kurzgeschlossen werden (siehe Abbildung unten). Diese Dioden (1N4004) sind im Lieferumfang jedes AMC2-4W- Pakets enthalten. – Wenn Sie für spezielle Anwendungen eine höhere Spannung benötigen, können Sie externes Relais an die Ausgänge anschließen.
- Seite 45 Spannungsquelle Hinweis! Gefahr von Geräteschäden Schließen Sie Geräte mit externer Stromversorgung nicht im Nassmodus an. Dies kann zur Beschädigung des AMC2-4W führen. Jeder Relaisausgang verfügt über eine separate Jumpereinstellung auf der Unterseite der Platine zur Auswahl von Trockenmodus (D1) oder Nassmodus (D2).
- Seite 46 Access Modular de | Installation Controller Bild 4.21: Position der Jumper für die Relaisausgänge (Unterseite) Hinweis! Die Positionen der Jumper 1 und 2 sind je nach Schnittstelle vertauscht. 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 47: Anschließen Analoger Eingangsgeräte
Installation | de Controller 4.15 Anschließen analoger Eingangsgeräte Der AMC2-4W verfügt über 8 analoge Eingänge, z. B. für potenzialfreie Sperrmechanismen oder um zu erkennen, ob eine Sperre offen oder geschlossen ist. Die Eingänge werden über die 2-poligen steckbaren Schraubanschlüsse angeschlossen: S3, S4, S8, S9, S15, S16, S20 und S21 –... - Seite 48 Access Modular de | Installation Controller Der AMC2-4W kann auch erkennen, wann ein Kurzschluss vorliegt oder die Verbindung unterbrochen ist, und löst einen Alarm aus, falls die entsprechenden Geräte angeschlossen sind. 1. Tür offen: R 2. Tür geschlossen: R 3. Offene Leitung: R = ∞...
- Seite 49 1800 1900 Tabelle 4.2: Maximale Werte des Kabelwiderstands pro verwendeter Widerstandskombination in Ohm Hinweis! Wir empfehlen den Einsatz von seriellen Widerständen (R ), die nicht höher als 5K6 sind, um eindeutige Messwerte zu erhalten. Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
-
Seite 50: Sabotageschutz
| Installation Controller 4.16 Sabotageschutz Um den AMC2-4W vor unerlaubtem Zugriff zu schützen und um zu verhindern, dass es zu Manipulationen sensibler Daten kommt, bietet der AMC2-4W eine zusätzliche Schnittstelle zum Anschluss externer Sabotagekontakte. Diese Schnittstelle ist ein potenzialfreier 2-poliger steckbarer Schraubanschluss mit der Markierung T. -
Seite 51: Bedienung
Bedienung Statusanzeige des AMC2 Über das LC-Display werden Informationen zum Status des AMC2-4W angezeigt. Um zwischen den verschiedenen Modi zu wechseln, drücken Sie die Taste „Dialog“. Bild 5.1: Position der Taste „Dialog“ Der gewählte Anzeigemodus bleibt solange erhalten, bis die Taste das nächste Mal gedrückt wird. - Seite 52 Dig. IO: :::::::::::::::: Anzeige der Digitalkontakte: Eingangssignale werden nach oben verlängert, Ausgangssignale nach unten. Die ersten acht Zeichen zeigen die Signale des AMC2-4W und die zweiten acht die Signale des AMC2-4WE, falls angeschlossen. Dig. I1: :::::::::::::::: Bei angeschlossenen I/O- Boards werden deren Signale Dig.
-
Seite 53: Konfigurieren Der Ethernet-Schnittstelle
RS 485-Busanschluss: A = Adresse 1 ... H = Adresse 8 Konfigurieren der Ethernet-Schnittstelle Zur Konfiguration des AMC2-4W in einer TCP/IP- Netzwerkumgebung verwenden Sie bitte das Tool AmcIpConfig, welches sich im folgenden Verzeichnis des Standalone- oder Remote-Servers für das Building Integration System befindet:... -
Seite 54: Fehlerbehebung
Bei den Namen spielt die Groß- und Kleinschreibung keine Rolle. Hinweis! Konsultieren Sie die Online-Hilfe für das Tool AmcIpConfig, um Informationen zur Konfiguration des AMC2-4W zu erhalten. Fehlerbehebung Wenn Probleme auftreten, sollte zunächst versucht werden, diese direkt zu beheben, z. B. durch Überprüfung der Netzwerkverbindung, IP-Adresse und der DIL- Schaltereinstellungen. -
Seite 55: Zurücksetzen Der Software
Der AMC2-4W löscht sein Anwendungsprogramm, sodass nur noch der Bootloader und die Netzwerkeinstellungen erhalten bleiben. Sobald er wieder online ist, lädt der Bootloader des AMC2-4W eine neue Kopie des Anwendungsprogramms und der Konfiguration herunter. Wenn das Problem weiterhin besteht, fordern Sie bitte technischen Support an. -
Seite 56: Zurücksetzen Des Geräts In Den Auslieferungszustand
Zurücksetzen des Geräts in den Auslieferungszustand Setzen Sie den AMC2-4W wie oben beschrieben zurück. Öffnen Sie die obere Abdeckung des AMC2-4W wie in Öffnen des Gehäuses, Seite 24 beschrieben. Setzen Sie wie in der Abbildung unten gezeigt alle sechs DIL-Schalter des RS-485-Wahlschalters auf ON. -
Seite 57: Technische Daten
2 A bei 12 VDC 1,5 A bei 24 VDC – Acht analoge Eingänge mit Manipulationserkennung; nur potenzialfreie Kontakte anschließen – RS-485-Erweiterungsschnittstelle: Übertragungsrate: 9,6 kbit/s, keine Parität, 8 bit, 2 Stoppbits – Sabotagekontakt für externe Gehäuse Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 58 Steckbare Schraubanschlüsse Schutzart IP30 Umgebungstemperatur 0 °C bis50° °C Luftfeuchtigkeit Bis zu 95 %, ohne Kondensation Gehäusematerial ABS mit OC (UL 94 V-0) Abmessungen (B/H/T) 232 x 90 x 63 mm Gewicht ca. 0,53 kg 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 59 Technische Daten | de Controller Hinweis! Der Spannungsabfall zwischen der Stromversorgung und dem AMC2-4W hat Auswirkungen auf die AMC-Schnittstellen. Der gesamte Spannungsabfall darf nicht mehr als 2 V betragen! Hinweis! Um die Umweltauswirkungen einer Installation zu bestimmen, müssen die ungünstigsten Werte aller beteiligten Geräte berücksichtigt werden.
- Seite 60 Access Modular de | Technische Daten Controller 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 61 Access Modular Technische Daten | de Controller Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
-
Seite 62: Anhänge
Bild 7.1: Anschlüsse der oberen Platine Abschirmung Datenleitung RxTx+ (2-Draht) Datenleitung Rx+ (4-Draht) Datenleitung RxTx- (2-Draht) Datenleitung Rx- (4-Draht) Erde (PAG) Datenleitung Tx+ (4-Draht) Datenleitung Tx- (4-Draht) Tabelle 7.1: RS-485-Hostschnittstelle auf der oberen Platine 2016-11 | AMC2-4W | Bosch Sicherheitssysteme... - Seite 63 Access Modular Anhänge | de Controller TXD+ TXD- RXD+ Nicht angeschlossen Nicht angeschlossen RXD- Nicht angeschlossen Nicht angeschlossen Tabelle 7.2: Ethernet-Netzwerkbuchse (RJ45) Bild 7.2: Schaltplan der seriellen RS-232-Schnittstelle Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
- Seite 64 Access Modular de | Anhänge Controller Bild 7.3: Anschlussblöcke des AMC2-4W Stromversorgung, DC-plus (10 V–30 V) Abschirmung Stromversorgung (0 V) USV (Power-Good-Signal) – AC USV (Power-Good-Signal) – Batterie 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
- Seite 65 Tabelle 7.4: Wiegand-Schnittstelle AMC Hinweis! Die Einstellungen des Lesers können Sie dem entsprechenden Handbuch entnehmen. Analoger Eingang, Eingang Analoger Eingang, Ausgang Tabelle 7.5: Analoger Eingang Relaisausgang, Schließer Relaisausgang, gemeinsam Relaisausgang, Öffner Tabelle 7.6: Relaisausgang Bosch Sicherheitssysteme 2016-11 | AMC2-4W |...
- Seite 66 | Anhänge Controller Stromversorgung für externe Geräte (10 V–30 V) Stromversorgung für externe Geräte (0 V) Abschirmung Datenleitung RxTx+ Datenleitung RxTx- Erde (PAG) Tabelle 7.7: Host-/Erweiterungsschnittstelle Sabotagekontakt, Eingang Sabotagekontakt, Ausgang Tabelle 7.8: Externer Sabotagekontakt 2016-11 | AMC2-4W | Bosch Sicherheitssysteme...
-
Seite 67: Index
Ethernet-Hostschnittstelle, 18 Systemübersicht, 19 Ethernet-Schnittstelle, 32 Übersicht, 19 Hostschnittstellen, 18, 34, 57 Übertragungsraten, 19, 57 I/O-Board, 39 Verkabelung, 26 LCD-Anzeige, 51 Widerstand, 48 Leserschnittstellen, 18, 41, 57 Wiegand, 41 Zurücksetzen, 54 Merkmale, 18 Montage, 22 Bosch Sicherheitssysteme 2016-11 | AMC2-4W |... - Seite 70 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2016...
