Inhaltszusammenfassung für Bosch Access Modular Controller 2

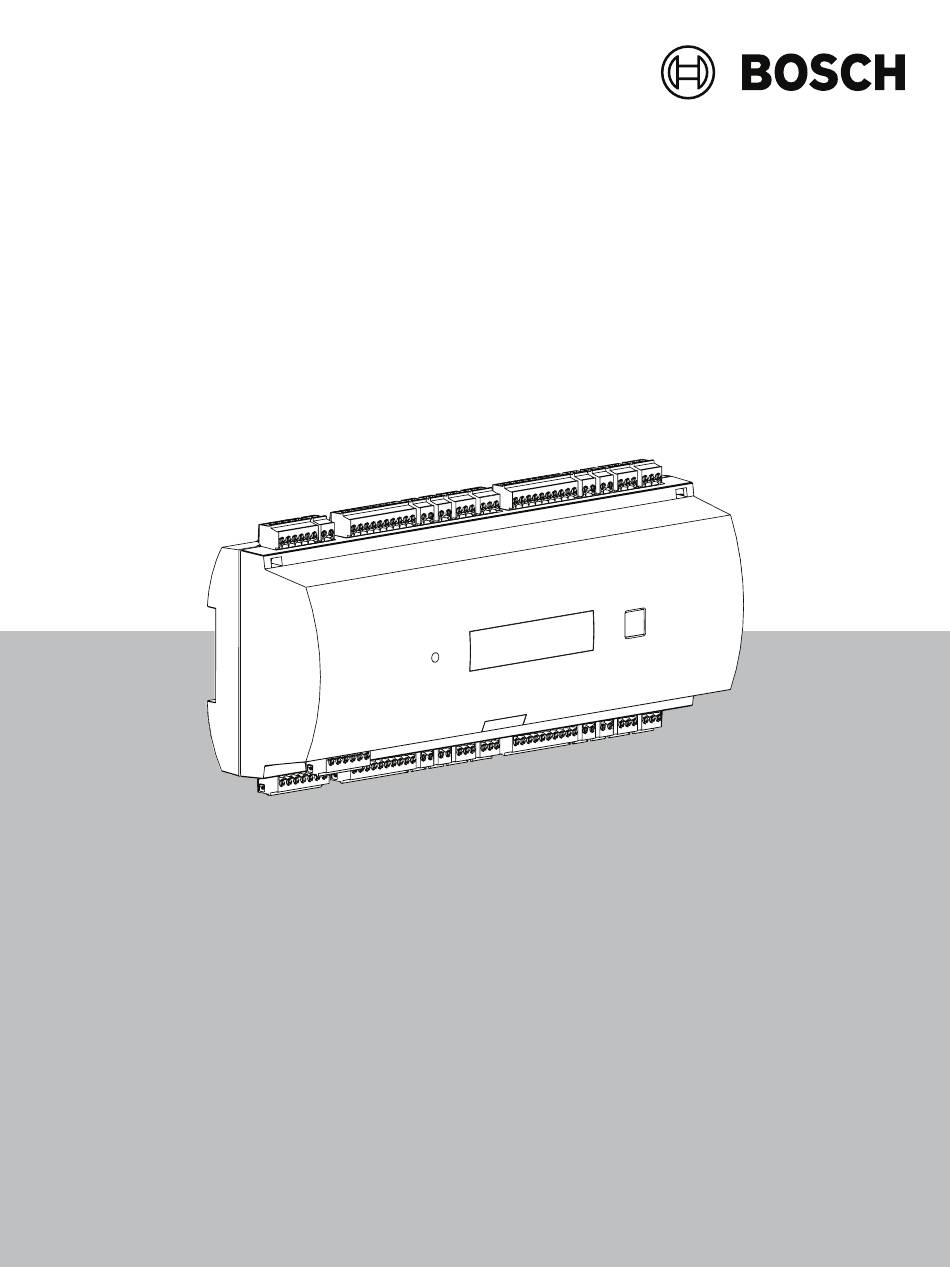

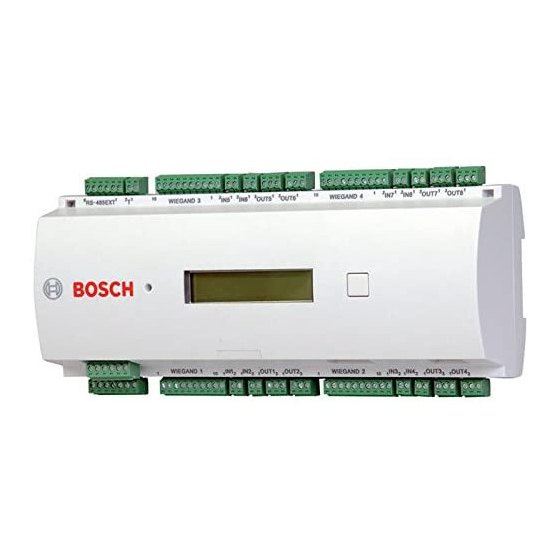

- Seite 1 Access Modular Controller 2 ADS‑AMC2‑4R4CF | APC‑AMC2‑4R4CF Installationshandbuch...
-
Seite 3: Inhaltsverzeichnis
Access Modular Controller 2 Inhaltsverzeichnis | de Inhaltsverzeichnis Sicherheit Auspacken FCC-Compliance Kurzinformation Einführung Description (Beschreibung) Produktübersicht 3.2.1 Hauptplatine 3.2.2 Statusanzeige Systemübersicht Installation Montage des Geräts auf einer Montageschiene Demontage des Geräts aus einer Montageschiene Öffnen des Gehäuses Schließen des Gehäuses Verkabelung 4.5.1... - Seite 4 | Inhaltsverzeichnis Access Modular Controller 2 Entsorgung Technische Daten Anhänge 11.1 Anschlussdiagramme 11.2 Statusanzeige 11.2.1 Bootloader V00.49 11.2.2 Firmware bis 6x.45, 37.60 11.2.3 Firmware xx.61, 37.71 11.2.4 Firmware xx.62, 37.72 2022-03 | V03 | Bosch Security Systems B.V. Installationshandbuch...
-
Seite 5: Sicherheit
Ersatzteile oder Zubehör verwenden. Warnung! Gefahr der Explosion der Lithium-Batterie Bei unsachgemäßem Austausch der Batterie besteht Explosionsgefahr. Austausch der Batterie nur gegen gleichen Typ gemäß Empfehlung von Bosch. Verbrauchte Batterien gemäß Anweisungen des Batterieherstellers entsorgen. Warnung! Verletzungsgefahr durch versperrte Fluchtwege Dieses Produkt kann Fluchtwege blockieren, wenn es nicht richtig installiert ist. -
Seite 6: Auspacken
Produkt in Betrieb zu nehmen, wenn Komponenten beschädigt sind. Wenn Teile fehlen, benachrichtigen Sie Ihren Kundendienstvertreter oder einen Vertriebsmitarbeiter von Bosch Security Systems. Der Transportkarton ist der sicherste Transportbehälter für das Gerät. Bewahren Sie den Versandkarton und das Verpackungsmaterial für eine zukünftige Verwendung auf. Wenn das Produkt eingeschickt werden muss, verwenden Sie die Originalverpackung. -
Seite 7: Kurzinformation
Beschränkungen oder Ausschlüsse für Sie möglicherweise nicht gelten. Wenn Sie weitere Hilfe benötigen oder Fragen haben, wenden Sie sich bitte an: Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2022 Bosch Security Systems B.V. 2022-03 | V03 | Installationshandbuch... -
Seite 8: Einführung
| Einführung Access Modular Controller 2 Einführung Description (Beschreibung) Der Controller verfügt über vier unabhängige Schnittstellen für Leser des Typs RS-485. Er kann maximal vier Türen mit einem Leser in jede Bewegungsrichtung und maximal acht Türen mit einem Leser in nur eine Bewegungsrichtung kontrollieren. - Seite 9 Die Erweiterungen bieten 8 bzw. 16 zusätzliche Ein‑ und Ausgänge. Die Verwendung von Türvorlagen macht das Einrichtungsverfahren für einen Controller in den Bosch Zutrittskontrollsystemen sehr einfach und schnell. Alle Ein‑ und Ausgänge sind nach Auswahl vordefiniert. Diese Einstellungen können geändert werden, sodass alle freien Kontakte des Controllers oder einer angeschlossenen Erweiterung ausgewählt werden können.
-
Seite 10: Produktübersicht
| Einführung Access Modular Controller 2 Produktübersicht 3.2.1 Hauptplatine Abbildung 3.3: Obere Platine mit Display (Vorderseite) DIP-Schalter für RS‑485-Adress‑ und Protokollauswahl. Lithium-Batterie zum Puffern von statischem RAM und Echtzeituhr (RTC). Die Lebensdauer der Batterie beträgt etwa 10 Jahre. Sollte wider Erwarten die Spannung unter einen vorgegebenen Mindestwert absinken, wird eine Fehlermeldung erzeugt. - Seite 11 Access Modular Controller 2 Einführung | de Abbildung 3.4: Schnittstellen – Übersicht RS‑485-Bus für Erweiterungsmodul Externer Sabotagekontakt Anschluss für Stromversorgung RS-485-Schnittstellen für Ausweisleser Anschlüsse für analoge Eingänge Anschlüsse für Relaisausgänge 18 19 Abbildung 3.5: Jumper auf der Unterseite Jumper zum Einstellen eines spannungsfreien Relaisausgangs („Trockenmodus“) oder einer eingeschleiften Spannung aus der internen Stromversorgung des AMC2 („Nassmodus“)
-
Seite 12: Statusanzeige
| Einführung Access Modular Controller 2 3.2.2 Statusanzeige Abbildung 3.6: Taste „Dialog“ des Controllers Über das LC-Display werden Informationen zum Status des Controllers angezeigt. Um zwischen den verschiedenen Modi zu wechseln, drücken Sie die Dialog-Taste. Der gewählte Anzeigemodus bleibt solange erhalten, bis die Taste erneut gedrückt wird. -
Seite 13: Systemübersicht
Access Modular Controller 2 Einführung | de Systemübersicht Der Controller kann je nach Installationstyp über eine der folgenden Schnittstellen mit dem Hostsystem verbunden werden: – Ethernet – RS-485 Multidrop, nicht unterstützt von: – BIS 4.9.1 und jünger – AMS 4.0 und jünger. -
Seite 14: Installation
| Installation Access Modular Controller 2 Installation Montage des Geräts auf einer Montageschiene Der Controller kann auf einer 35-mm-Standard-Montageschiene mit einem Schnappmechanismus montiert werden. Setzen Sie den Controller dazu in die Oberkante der Montageschiene [1] ein und drücken dann das Gerät nach unten und hinten, bis es in die Schiene einrastet [2]. -
Seite 15: Öffnen Des Gehäuses
Access Modular Controller 2 Installation | de Öffnen des Gehäuses Hinweis! Zum Öffnen des Controllers müssen zunächst alle steckbaren Schraubanschlüsse entfernt werden. Das Controller-Gehäuse besteht aus einer oberen Abdeckung, die über zwei Schnappverschlüsse mit dem Gehäuse verbunden ist. Um das Gehäuse zu öffnen, drücken Sie die beiden Schnappverschlüsse mit einem Schraubendreher nach unten und klappen dann die... -
Seite 16: Schließen Des Gehäuses
Stecken Sie die Haken am unteren Rand der vorderen Abdeckung in die Ösen am unteren Rand der hinteren Kunststoffabdeckung [1]. Stellen Sie dabei sicher, dass das BOSCH Logo richtig herum (lesbar) ist. Die Oberkante der vorderen Abdeckung ist nun an den zwei Schnappverschlüssen an der Oberkante der hinteren Abdeckung ausgerichtet [2], sodass Sie... -
Seite 17: Verkabelung
Access Modular Controller 2 Installation | de Verkabelung Hinweis! Gefahr von Fehlfunktionen Die im Controller verwendeten Kabel sind nicht störungsanfällig. Sie sollten jedoch darauf achten, die Kabel nicht in der Nähe von Starkstrom führenden Kabeln oder Anlagen zu verlegen. Ist dies nicht zu vermeiden, kreuzen Sie die Kabel alle 1 bis 2 m im rechten Winkel, um Interferenzen zu reduzieren. -
Seite 18: Erdung Und Abschirmung
| Installation Access Modular Controller 2 Erdung und Abschirmung Der Haupterdungspunkt am Controller ist mit Pin 2 des Stromversorgungssteckers verbunden. Weitere Informationen zu diesen Verbindungen finden Sie unter Anschlussdiagramme, Seite 47 . Grundsätzlich sollten alle Signalverbindungen mit niedrigem Pegel abgeschirmt sein. -
Seite 19: Erdung Für Erweiterungsschnittstelle
Access Modular Controller 2 Installation | de – keine Anbieterleitung besteht, wird der Jumper JP2 gesetzt (= A3) – eine Anbieterleitung besteht und die Signalerde angeschlossen ist, wird der Jumper JP2 nur am ersten Gerät gesetzt (= A3) – eine Anbieterleitung besteht und die Signalerde nicht angeschlossen ist, wird der Jumper JP2 an allen Geräten gesetzt (= A3) -
Seite 20: Anschließen Der Stromversorgung An Den Controller
Schließen Sie eine externe Stromversorgung (10–30 VDC) beim Controller an Pin 1 (plus) und Pin 3 (0 V) des steckbaren Schraubanschlusses an. Bosch empfiehlt die Verwendung des Bosch APS-PSU-60 Netzteils. Es kann bei Einsatz der entsprechenden Batterien auch als unterbrechungsfreie Stromversorgung (USV) verwendet werden. Es bietet zudem Relaisausgänge für die Überwachung der Power-Good-Signale. -
Seite 21: Ethernet-Hostschnittstelle
Bei Verwendung einer Ethernet-Verbindung müssen die Schalter 1 und 5 des DIP-Schalters auf die Position „ON“ (= werksseitige Einstellung) festgelegt werden (siehe Abbildung 3.3, Element 1 , Seite 10 ). Dies gewährleistet auch eine korrekte Kommunikation mit dem Bosch Building Integration System (BIS) und dem Bosch Access Management System (AMS). -
Seite 22: Rs-485-Hostschnittstelle
| Installation Access Modular Controller 2 RS-485-Hostschnittstelle Die RS-485-Schnittstelle wird nicht unterstützt von: – BIS 4.9.1 und jünger – AMS 4.0 und jünger. Die RS-485-Hostschnittstelle des Controllers kann für die Verwendung einer 2‑adrigen oder 4- adrigen Verbindung eingestellt werden. Bis zu acht Controller können auf einem Hostbus verwendet werden. -
Seite 23: Rs-485 2-Draht-Verbindung
Access Modular Controller 2 Installation | de Abbildung 4.11: RS-485-Hostschnittstelle 4.9.1 RS-485 2-Draht-Verbindung Abbildung 4.12: Einstellung der Jumper für RS-485 2-Draht-Verbindungen 4.9.2 RS-485 4-Draht-Verbindung Abbildung 4.13: Einstellungen für eine RS-485 4-Draht-Verbindung Wählen Sie die RS‑485-Adresse des AMC2 mit dem DIP-Schalter aus. Hinweis! Wenn ein vieradriges Kabel verwendet wird, muss die Schnittstelle als Querverbindung eingerichtet werden. - Seite 24 | Installation Access Modular Controller 2 Hinweis! Bei Verwendung einer Ethernet-Verbindung müssen Schalter 1 und Schalter 5 auf die Position ON (= werkseitige Einstellung) gesetzt werden. Abbildung 4.14: Position des Selektors für Hosteinstellungen und Lieferstatus DIP-Schalter Adresse nicht vorhande Tabelle 4.1: Einstellen der Adresse über den DIP-Schalter...
- Seite 25 Access Modular Controller 2 Installation | de Wählen Sie BPA (= DIP-Schalter 5 auf OFF) in folgendem Fall: RS-485-Verbindung zum Host mit mehr als einem und maximal acht AMC2s pro Bus. Hinweis! Nach einer Änderung der Art der Hostverbindung muss der AMC2 zurückgesetzt werden –...
-
Seite 26: Rs-485 Für Erweiterungsmodule
| Installation Access Modular Controller 2 4.10 RS-485 für Erweiterungsmodule Der RS‑485-Bus für das Erweiterungsmodul ergänzt den AMC2 mit weiteren E/A-Modulen (AMC2-8IOE, AMC2-16IE, AMC2-16IOE). Abbildung 4.15: Position des RS-485-Erweiterungsmodulbusses Es können bis zu drei Erweiterungsmodule angeschlossen werden, um zusätzliche Ein- und Ausgänge, z. B. -
Seite 27: Rs-485-Schnittstelle Für Ausweisleser
Access Modular Controller 2 Installation | de 4.11 RS-485-Schnittstelle für Ausweisleser Der AMC2 bietet vier Ports für den Anschluss von maximal acht Lesern mit RS485- Schnittstellen. Jede Schnittstelle wird über einen 10-poligen, steckbaren Schraubverbinder angeschlossen. Weitere Informationen zu diesen Verbindungen finden Sie unter Anschlussdiagramme, Seite 47 . -
Seite 28: Leistungsleser
| Installation Access Modular Controller 2 – Verwenden Sie für die Verkabelung des Bussystems verdrillte Zweidrahtleitungen. – An jede Busleitung können bis zu acht Ausweisleser angeschlossen werden. Die maximale Anzahl der Geräte darf nicht überschritten werden. max. 1200m (4000 ft.) max. -
Seite 29: Anschließen Von Relaisausgängen
Access Modular Controller 2 Installation | de 4.12 Anschließen von Relaisausgängen Um Sperren oder Alarmanlagen zu betreiben, verfügt der AMC2 über acht Relaisausgänge. Die Ausgänge werden an die 3-poligen steckbaren Schraubverbinder S5, S6, S10, S11, S17, S18, S22 und S23 angeschlossen. - Seite 30 | Installation Access Modular Controller 2 Hinweis! Gefahr von Geräteschäden Um Schäden an den Relais zu vermeiden, sind diese Angaben zu beachten: - Der maximale Schaltstrom beträgt 1,25 A. - Die maximale Schaltspannung beträgt 30 VDC. - Es können nur ohmsche Lasten an das Relais angeschlossen werden.
-
Seite 31: Anschließen Analoger Eingangsgeräte
Access Modular Controller 2 Installation | de 4.13 Anschließen analoger Eingangsgeräte Der AMC2 verfügt über acht analoge Eingänge, z. B. für potenzialfreie Sperrmechanismen oder um zu erkennen, ob eine Sperre offen oder geschlossen ist. Die Eingänge werden an die 2- poligen steckbaren Schraubanschlüsse angeschlossen: S3, S4, S8, S9, S15, S16, S20 und S21. - Seite 32 | Installation Access Modular Controller 2 – Tür offen: R – Tür geschlossen: R – Offene Leitung: R = ∞ – Kurzschluss: R Die Widerstandswerte können variieren und sind abhängig von dem verwendeten Schließsystem. Das Erweiterungspaket umfasst 2,2-kΩ-Widerstände, die verwendet werden können, um die Widerstände R...
-
Seite 33: Sabotageschutz
Access Modular Controller 2 Installation | de 4.14 Sabotageschutz Um den AMC2 vor unerlaubtem Zugriff zu schützen und um zu verhindern, dass es zu Manipulationen sensibler Daten kommt, bietet der AMC2 eine zusätzliche Schnittstelle zum Anschluss externer Sabotagekontakte. Diese Schnittstelle ist ein potenzialfreier 2-poliger steckbarer Schraubanschluss mit der Markierung T. -
Seite 34: Bedienung
| Bedienung Access Modular Controller 2 Bedienung Konfigurieren der Ethernet-Schnittstelle Verwenden Sie das IPConfig-Tool des Zutrittskontrollsystems, um den Controller in einer TCP/ IP-Netzwerkumgebung zu konfigurieren. Das Tool wird mit der Zutrittskontrollsystem-Software ausgeliefert. Weitere Informationen zur Konfiguration des Controllers finden Sie in der Online-Hilfe von IPConfig. -
Seite 35: Ul-Anforderungen
Die verfügbaren Gehäuse sind AMC2-UL01 (für ein Gerät) oder AMC2-UL02 (für zwei Geräte). – Für jedes Gehäuse ist ein Bosch APS-PSU-60 Netzteil erforderlich, das sich im selben Raum wie das angeschlossene AMC2 Gerät befinden muss. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m. -
Seite 36: Installationsanleitung
Erweiterungsgeräten verwendet werden. Sie darf nicht für die Verbindung mit Lesern oder anderem Zubehör verwendet werden. – Alle Geräte werden vom Bosch APS-PSU-60 Netzteil für UL-Installationen versorgt. Die Stromversorgung muss sich im selben Raum wie das angeschlossene AMC2 Gerät befinden. Die empfohlene maximale Entfernung zwischen Netzteil und AMC2 beträgt 3 m. - Seite 37 Access Modular Controller 2 UL-Anforderungen | de Der Überspannungsschutz der Versorgungsleitung entspricht dem Sicherheitsstandard für Überspannungsschutzkomponenten, UL 1449, ist mit einer maximalen Nennspannung von 330 V gekennzeichnet und muss zusammen mit dem Hauptzutrittskontrollsystem verwendet werden. Der Überspannungsschutz der Signalleitung entspricht den Anforderungen des Sicherheitsstandards für Datenübertragungs‑...
- Seite 38 | UL-Anforderungen Access Modular Controller 2 Abbildung 6.1: Beispiel für Montage mit Erweiterungen Position Beschreibung Position Beschreibung Schwarz/Braun Batterieanschluss Erdungskabel Blau RS‑485-Erweiterungsverbindung Grün oder Grün/Gelb Sabotageanschluss 2022-03 | V03 | Bosch Security Systems B.V. Installationshandbuch...
-
Seite 39: Erweiterte Technische Daten
Access Modular Controller 2 UL-Anforderungen | de Position Beschreibung Position Beschreibung Netzstromanschluss Ethernet-Kabel Gleichstrom an AMC2 Erdungspunkte Vorsicht! Gefahr von elektrischen Störungen. Achten Sie darauf, die Leiter der Klasse 2 und die nicht leistungsbegrenzten Leiter strikt getrennt zu verlegen. – Vermeiden Sie eine Kreuzung der Leiter der beiden Kategorien. -
Seite 40: De | Fehlerbehebung
| Fehlerbehebung Access Modular Controller 2 Fehlerbehebung Wenn Probleme auftreten, lesen Sie die folgende Tabelle. Stellen Sie nur die in der Installationsanleitung angegebenen Steuerungen neu ein. Unsachgemäße Änderungen an anderen Steuerungen können zu Beschädigungen führen und umfangreiche Arbeiten durch einen qualifizierten Techniker erforderlich machen, um das Gerät für den normalen Betrieb wiederherzustellen. - Seite 41 Access Modular Controller 2 Fehlerbehebung | de Problem Ursache Lösung Keine Verbindung zu BIS und – Keine Verbindung zum – Überprüfen Sie die AMS nach Zurücksetzen auf Zutrittskontrollsystem. Konfigurationseinstellung werkseitige Einstellungen. en im AMS oder ACE System. – Überprüfen Sie, ob der...
-
Seite 42: Zurücksetzen Der Software
| Fehlerbehebung Access Modular Controller 2 Zurücksetzen der Software Stecken Sie den mitgelieferten Schraubendreher wie in der Abbildung unten gezeigt in die Öffnung, bis er auf die Reset-Taste trifft. Drücken Sie die Rücksetztaste mit einem Schraubenzieher. Sehen Sie auf das LCD-Display. Es zeigt das Wort Reset an. -
Seite 43: Zurücksetzen Des Geräts Auf Die Werkseitigen Standardeinstellungen
Access Modular Controller 2 Fehlerbehebung | de Zurücksetzen des Geräts auf die werkseitigen Standardeinstellungen Wenn Sie mit dem Ethernet verbunden sind, trennen Sie die Verbindung. Öffnen Sie die obere Abdeckung des Controllers wie in Öffnen des Gehäuses, Seite 15 beschrieben. -
Seite 44: Wartung Und Reparatur
| Wartung und Reparatur Access Modular Controller 2 Wartung und Reparatur Der Controller hat eine Standardgarantie von 3 Jahren. Wenden Sie sich an Ihren Händler, um eine Garantieverlängerung zu erwerben. Warnung! Stromschlaggefahr Beim Öffnen oder Entfernen der Abdeckungen können Sie gefährlichen Spannungen ausgesetzt werden. -
Seite 45: Entsorgung
Access Modular Controller 2 Entsorgung | de Entsorgung Elektro‑ und Elektronikaltgeräte Dieses Produkt und/oder diese Batterie dürfen nicht im Hausmüll entsorgt werden. Entsorgen Sie diese Artikel gemäß den örtlichen Gesetzen und Vorschriften, damit sie wiederverwendet und/oder recycelt werden können. Dadurch tragen Sie zur Ressourcenschonung und zum Schutz von Mensch und Umwelt bei. -
Seite 46: Technische Daten
| Technische Daten Access Modular Controller 2 Technische Daten Mechanisch Montageart DIN-rail Material Gehäuse: ABS und Polycarbonat (UL94V-0) Abmessungen (H x B x T mm) (mm) 90 mm x 232 mm x 63 mm Abmessungen (H x B x T Zoll) (in) 3.54 in. x 9.13 in. x 2.48 in. -
Seite 47: Anhänge
Access Modular Controller 2 Anhänge | de Anhänge 11.1 Anschlussdiagramme Ethernet RJ45 RS485 Host RS232 1 2 3 4 5 6 Abbildung 11.1: Anschlüsse der oberen Platine Die RS-485-Schnittstelle wird nicht unterstützt von: – BIS 4.9.1 und jünger – AMS 4.0 und jünger. - Seite 48 | Anhänge Access Modular Controller 2 Abbildung 11.2: Schaltplan der projektspezifischen Schnittstelle RS485-Slave-Bus Power Supply Tamper Contact Reader Reader Interface 1 Interface 3 Analog Input 5 Analog Input 1 Analog Input 2 Analog Input 6 Relay Output 1 Relay Output 5...
- Seite 49 Access Modular Controller 2 Anhänge | de Stromversorgung, DC-plus (10–30 V) Abschirmung Stromversorgung (0 V) USV (Power-Good-Signal) – AC USV (Power-Good-Signal) – Batterie USV (Power-Good-Signal) – DC USV (Power-Good-Signal) – COM Tabelle 11.6: Stromversorgung Stromversorgung Lesegerät (10 V – 30 V) Stromversorgung Lesegerät (0 V) Abschirmung Datenleitung RxTx+...
-
Seite 50: Statusanzeige
| Anhänge Access Modular Controller 2 Datenleitung RxTx- Erde (PAG) Tabelle 11.10: Host-/Erweiterungsschnittstelle Sabotagekontakt, Eingang Sabotagekontakt, Ausgang Tabelle 11.11: Externer Sabotagekontakt 11.2 Statusanzeige 11.2.1 Bootloader V00.49 Drücken Anzeige (Beispiel) Beschreibung V00.49 tt.mm.jj Bootloader-Version ab Werk tt.mm.jj Firmware-Releasedatum S/N1: 0910024419 18‑stellige Seriennummer – Teil 1 mit 10 Stellen S/N2: 22850034 Teil 2 mit 8 Stellen... -
Seite 51: Firmware Xx.61, 37.71
Access Modular Controller 2 Anhänge | de Vaa.bb 01.05.17 aa = Protokollversion des Lesers 37 – Wiegand, 60 – Lbus, 61 – BG900, 62 – OSDP bb = Firmwareversion 01.05.17 Firmware-Releasedatum (tt.mm.jj) S/N1: 0910024419 18‑stellige Seriennummer – Teil 1 mit 10 Stellen S/N2: 22850034 Teil 2 mit 8 Stellen 11.18 12:24:18 S Aktuelles Datum und Uhrzeit (MM.TT hh:mm:ss) - Seite 52 | Anhänge Access Modular Controller 2 AMC-xxxxx Anzeige der Firmwarevarianten: – Bootloader – WIEGAND – LBUS – OSDP – BG900 Vxx.xx xx.xx.xx aa = Protokollversion des Lesers 37 – Wiegand, 60 – Lbus, 61 – BG900, 62 – OSDP bb = Firmwareversion 01.05.17 Firmware-Releasedatum (tt.mm.jj) S/N1: 0910024419 18‑stellige Seriennummer –...
-
Seite 53: Firmware Xx.62, 37.72
Access Modular Controller 2 Anhänge | de empfangenen Datenpakete. RS‑485-Busanschluss: A = Adresse 1 … H = Adresse 8 HSC state: x Hostsicherheit-Status: 1 = aktivieren 2 = deaktivieren (nicht verfügbar für Bootloader-FW) 11.2.4 Firmware xx.62, 37.72 Diese Firmware unterstützt DTLS. Weitere Informationen zum Festlegen des erforderlichen Gerätekommunikationspassworts finden Sie im Konfigurationshandbuch des Hostsystems. - Seite 54 Problembehandlung – Reparatur und Austausch – Produktsicherheit Bosch Building Technologies Academy Besuchen Sie die Website der Bosch Building Technologies Academy und erhalten Sie Zugang zu Schulungskursen, Videoanleitungen und Dokumenten: www.boschsecurity.com/xc/en/ support/training/ 2022-03 | V03 | Bosch Security Systems B.V. Installationshandbuch...
- Seite 56 Bosch Security Systems B.V. Torenallee 49 5617 BA Eindhoven Niederlande www.bosch-sicherheitssysteme.de © Bosch Security Systems B.V., 2022 Building solutions for a better life. 202203231554...
