Ayarlar

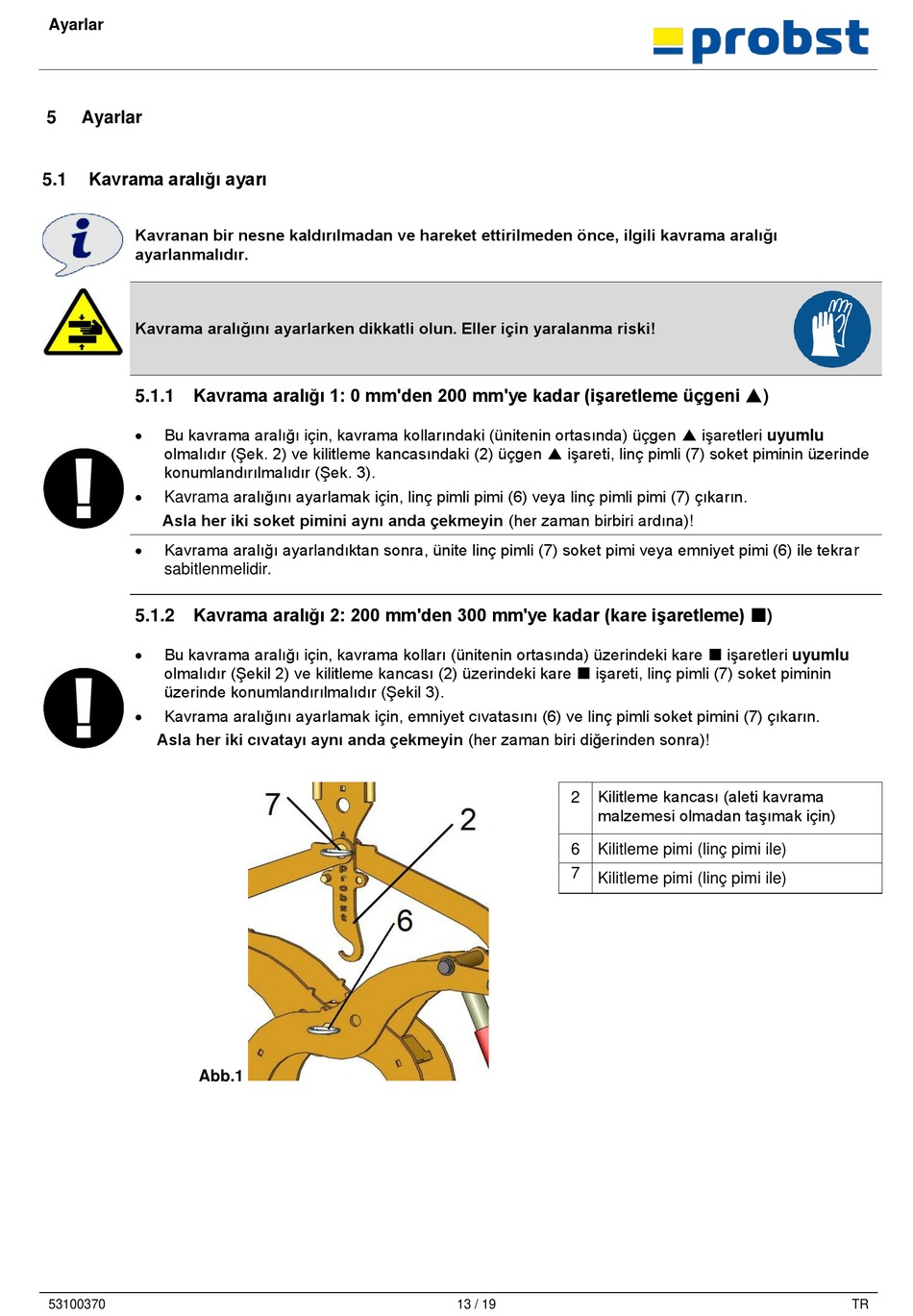

5 Ayarlar
Kavrama aralığı ayarı
5.1
Kavranan bir nesne kaldırılmadan ve hareket ettirilmeden önce, ilgili kavrama aralığı
ayarlanmalıdır.
Kavrama aralığını ayarlarken dikkatli olun. Eller için yaralanma riski!
5.1.1 Kavrama aralığı 1: 0 mm'den 200 mm'ye kadar (işaretleme üçgeni )
•
Bu kavrama aralığı için, kavrama kollarındaki (ünitenin ortasında) üçgen  işaretleri uyumlu
olmalıdır (Şek. 2) ve kilitleme kancasındaki (2) üçgen  işareti, linç pimli (7) soket piminin üzerinde
konumlandırılmalıdır (Şek. 3).
•
Kavrama aralığını ayarlamak için, linç pimli pimi (6) veya linç pimli pimi (7) çıkarın.
Asla her iki soket pimini aynı anda çekmeyin (her zaman birbiri ardına)!
•
Kavrama aralığı ayarlandıktan sonra, ünite linç pimli (7) soket pimi veya emniyet pimi (6) ile tekrar
sabitlenmelidir.
5.1.2 Kavrama aralığı 2: 200 mm'den 300 mm'ye kadar (kare işaretleme) )
•
Bu kavrama aralığı için, kavrama kolları (ünitenin ortasında) üzerindeki kare  işaretleri uyumlu
olmalıdır (Şekil 2) ve kilitleme kancası (2) üzerindeki kare  işareti, linç pimli (7) soket piminin
üzerinde konumlandırılmalıdır (Şekil 3).
•
Kavrama aralığını ayarlamak için, emniyet cıvatasını (6) ve linç pimli soket pimini (7) çıkarın.
Asla her iki cıvatayı aynı anda çekmeyin (her zaman biri diğerinden sonra)!
Abb.1
53100370
Kilitleme kancası (aleti kavrama
2
malzemesi olmadan taşımak için)
6 Kilitleme pimi (linç pimi ile)
7
Kilitleme pimi (linç pimi ile)
13 / 19 TR
