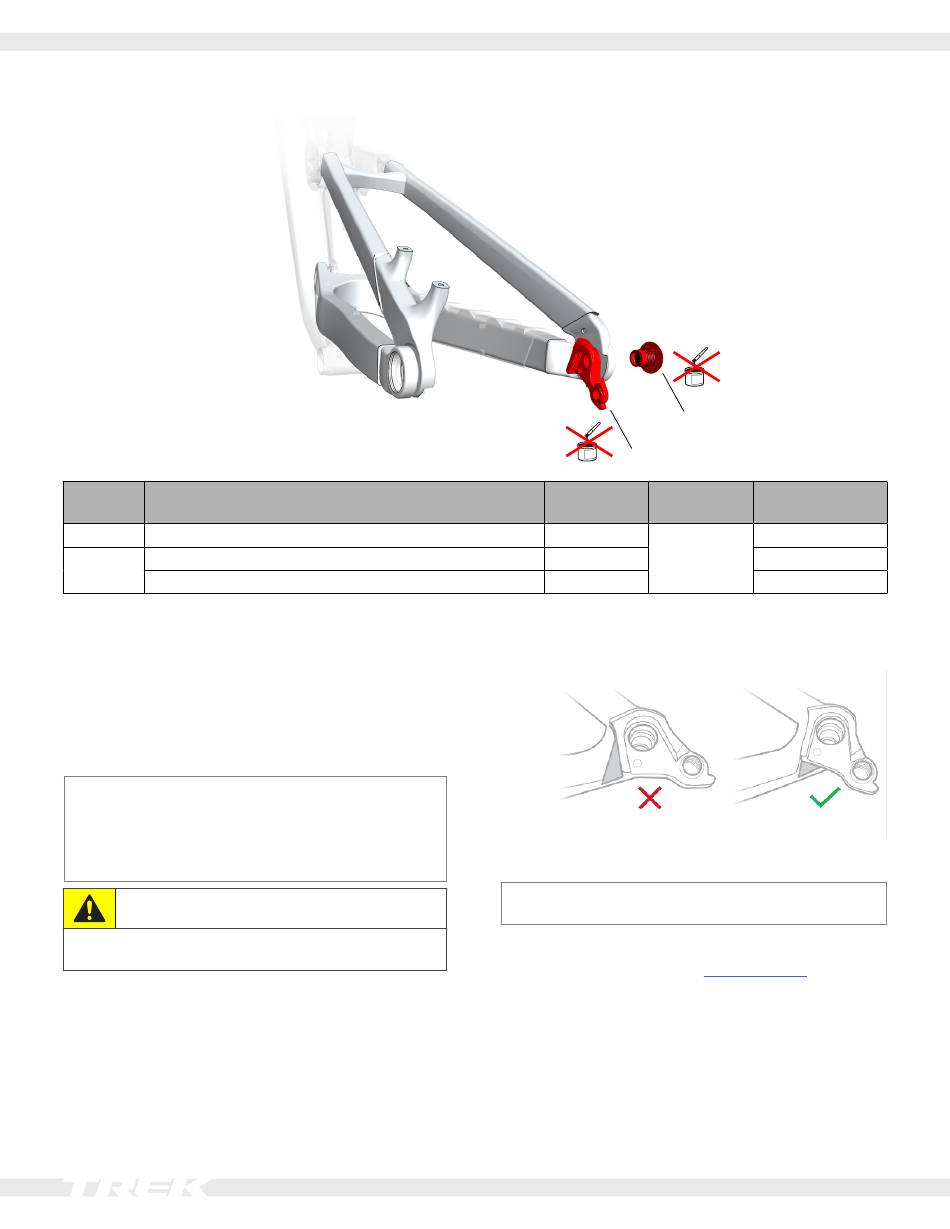

Schaltauge
Position
Beschreibung
1
Schaltauge
2
Schaltaugenschraube, Linksgewinde
Unterlegscheibe, 25 mm
Werkzeuge
• 8 mm Sechskantschlüssel
• Drehmomentschlüssel für Linksgewinde und 8 mm
Sechskanteinsatz
Dieser Fahrradrahmen ist für ein UDH-Universalschaltauge
ausgelegt.
HINWEIS: Die Steckachse muss UDH-kompatibel sein
und die Maße M12x1,0 mit 12,7-mm-Gewinde haben.
HINWEIS: Die Unterlegscheibe ist rahmenspezifisch.
Nur die mit dem Rahmen kompatible Unterlegscheibe
verwenden.
WARNUNG
Kein Schmierfett auf Schaltauge oder Schaltaugen-
schraube auftragen. Nur die Steckachse schmieren.
1.
Das Schaltauge an der Innenseite der antriebsseiti-
gen Kettenstrebe einsetzen.
2.
Die Unterlegscheibe auf die Schaltaugenschraube
setzen.
3.
Die Schraube in den Rahmen einsetzen.
Wartungshandbuch Session 2022
1
Menge für
Teilenummer
Montage
1
W583423
1
1
4.
Darauf achten, dass das Schaltauge wie unten abge-
bildet positioniert ist.
5.
Die Schaltaugenschraube mit 25 Nm festziehen.
HINWEIS: Nicht zu fest anziehen. Zu festes Anziehen der
Schraube kann das Schaltauge beschädigen.
Weitere Informationen über das UDH findest du in der
SRAM-Betriebsanleitung unter
2
Anzugsmoment
(Nm)
—
25
www.sram.com.
8
