Umlenkrolle (Forts.)

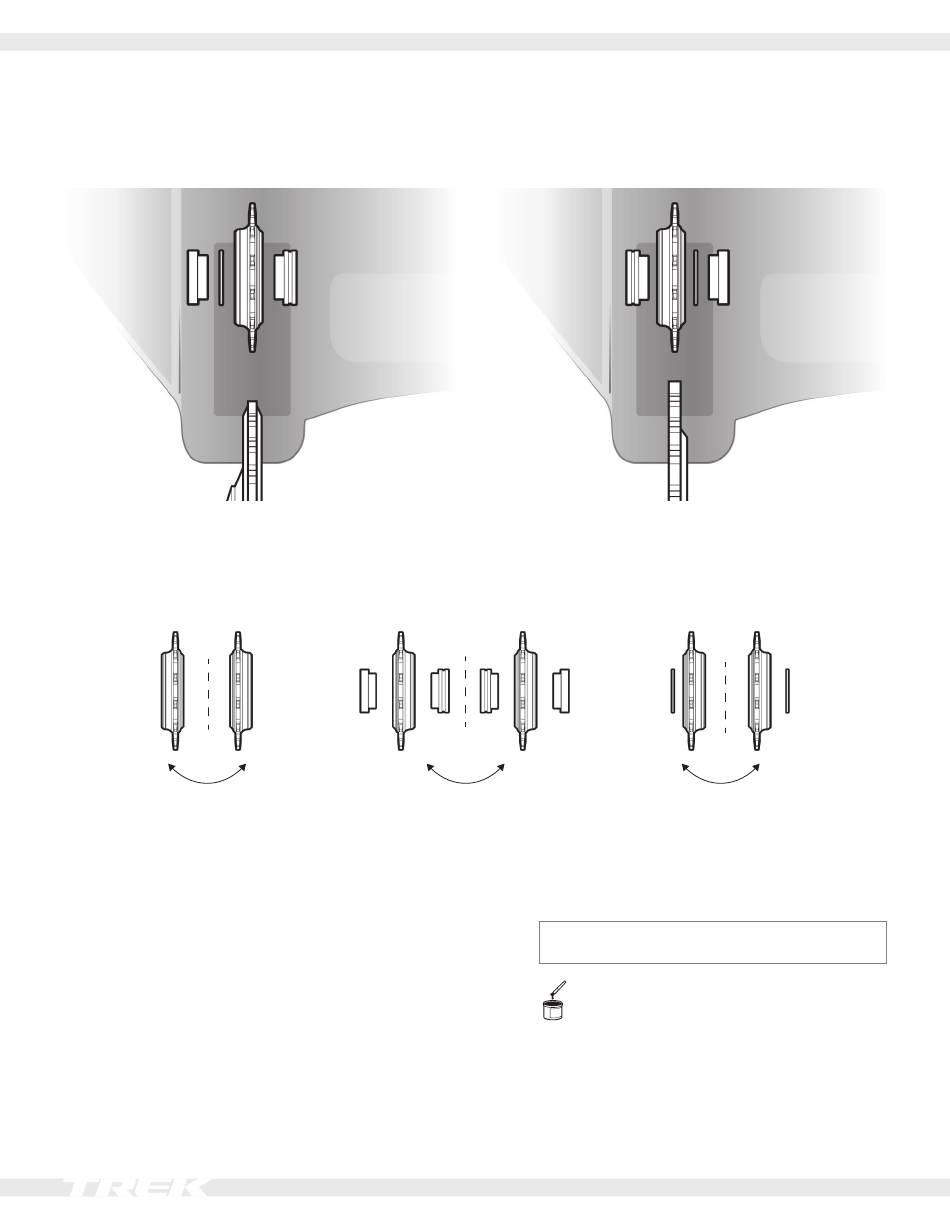

Typische Ausrichtung von Umlenkrolle und Kettenblatt
Mit SRAM-Kettenblatt
Justieren der Umlenkrollenposition
Durch unterschiedliche Kettenblätter oder leichte Fertigungstoleranzen bei Kettenblättern kann es erforderlich werden, die
Umlenkrolle samt Spacern neu zu positionieren, damit sie auf einer Linie mit dem Kettenblatt ist. Für die richtige Ausrichtung
eine oder mehrere dieser Maßnahmen durchführen:
Die Umlenkrolle umdrehen.
Werkzeuge
• 6 mm Sechskantschlüssel
• Drehmomentschlüssel mit 6 mm Sechskanteinsatz
• Schmierfett
1.
Anhand der aktuellen Montage feststellen, wie weit
die Umlenkrolle versetzt werden muss, um mit dem
Kettenblatt zu fluchten.
2.
Den Umlenkrollenbolzen (8) demontieren.
3.
Die Umlenkrolle (1) und die Spacer (5, 6 und 7) aus
der Kettenstrebe entnehmen.
Die 3,5 mm und 4,5 mm breiten
Spacer an den beiden Seiten der Umlenk-
rolle einsetzen.
4.
5.
6.
7.
8.
Wartungshandbuch Session 2022
Mit Shimano-Kettenblatt
Den 0,5 mm breiten Spacer an
einer der beiden Seiten der Umlenk-
rolle einsetzen.
Die Komponenten entsprechend den drei in den
Abbildungen gezeigten Optionen so montieren, dass
die Position der Umlenkrolle versetzt wird.
Hinweis: Nach der Neupositionierung müssen alle
Spacer für die Endmontage verwendet werden.
Schmierfett auf den Ansatz des Umlenkrollen-
bolzens geben.
Die vormontierten Komponenten in die richtige Posi-
tion in der Kettenstrebe einsetzen.
Den Umlenkrollenbolzen (8) von der Antriebsseite
aus in den Rahmen einsetzen.
Den Umlenkrollenbolzen mit 17 Nm anziehen.
4
