3

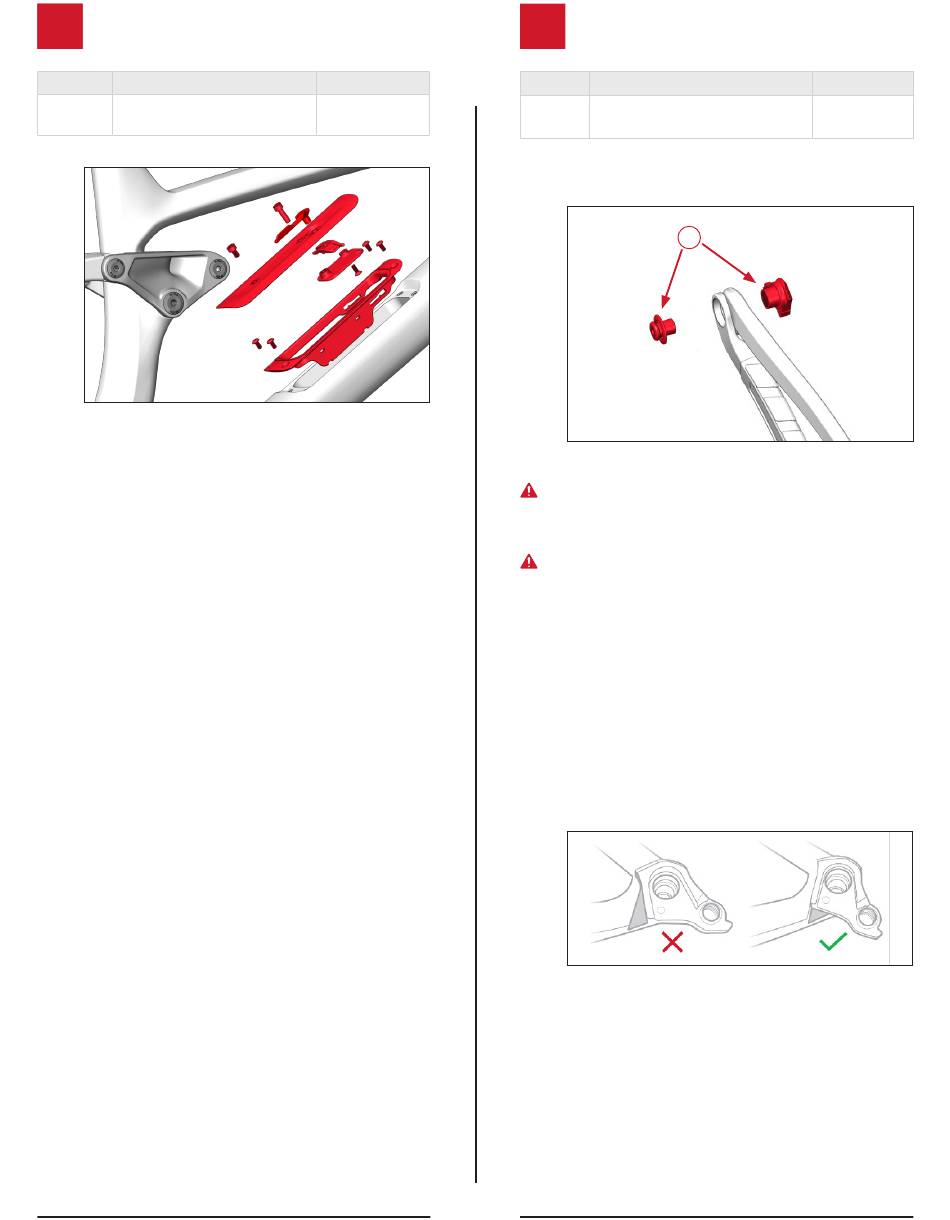

Staufach im Unterrohr
(nur Carbonrahmen)
Position
Beschreibung
Staufachklappe, -Rahmen
1
und Befestigungsteile
Position 1 umfasst alle roten Teile.
1.
Den Rahmen der Staufachöffnung
so positionieren, dass sich die
Kabelführungslasche auf der Antriebsseite des
Bikes befindet.
2.
Den Rahmen der Staufachöffnung in die
Rahmenöffnung im Unterrohr einsetzen.
3.
Die Schrauben mit 1,2 Nm festziehen.
Teilenummer
W583862
2
4
Schaltauge
Position Beschreibung
Schaltauge, Schraube und
1
30-mm-Unterlegscheibe
Schaltwerk mit Active Braking Pivot Montagekit: Siehe
Seite 7.
1
ACHTUNG: Kein Schmierfett zwischen
Schaltauge und Fahrradrahmen auftragen.
ACHTUNG: Kein Schmierfett auf das Gewinde der
Schaltaugenschraube auftragen.
1.
Das Schaltauge an der Innenseite der
antriebsseitigen Kettenstrebe einsetzen.
2.
Die Unterlegscheibe auf die
Schaltaugenschraube setzen.
3.
Die Schraube in den Rahmen einsetzen.
4.
Die korrekte Position des Schaltauges wie
abgebildet prüfen.
5.
Die Schaltaugenschraube mit 25 Nm anziehen
(Linksgewinde).
Teilenummer
W583423
