Active Braking Pivot - Trek SESSION 2022 Ergänzendes Wartungshandbuch

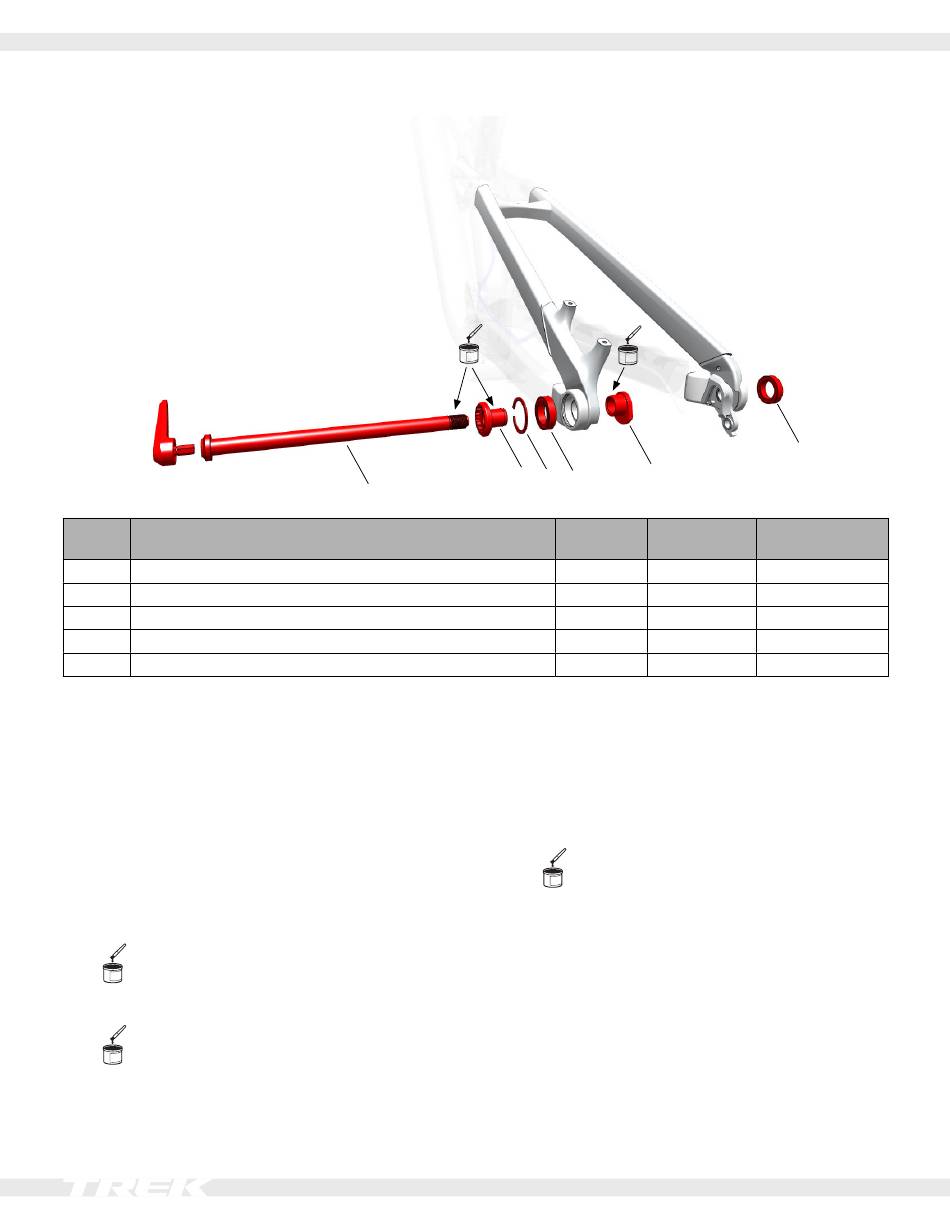

Active Braking Pivot
Position Beschreibung
1 Steckachse
2 Ausfallendenachse
3 Haltering
4 Lager
5 Nichtantriebsseitiges Ausfallende
Werkzeuge
• Lagereinpresswerkzeug
• 8 mm Sechskantschlüssel
• Drehmomentschlüssel für Linksgewinde und 8 mm Sechskanteinsatz
• Kassettenverschlussring
• Schmierfett
1. Das antriebsseitige Lager (4) einpressen.
2. Das nichtantriebsseitige Lager (4) einpressen.
3. Den Haltering (3) auf das nichtantriebsseitige Lager
setzen.
4. Schmierfett auf das nichtantriebsseitige Ausfall-
ende (5) auftragen.
5. Das nichtantriebsseitige Ausfallende (5) montieren.
6. Schmierfett auf die Ausfallendenachse (2)
auftragen.
7. Die Ausfallendenachse (2) von außen in die Nichtan-
triebsseite einsetzen.
2
3
1
8.
9. Die Steckachse in das Ausfallende einführen.
10. Die Steckachse mit 10 Nm festziehen.
Wartungshandbuch Session 2022
5
4
Menge für Teilenummer
Montage
1 W598581
1 W5251141
1 W5251279
2 W583424
1 W583419
Schmierfett auf das Gewinde der Steckachse (1)
geben, außerdem weniger Schmierfett auf den
Schaft der Steckachse (1) auftragen.
4
Anzugsmoment
(Nm)
10
15
—
—
—
9
