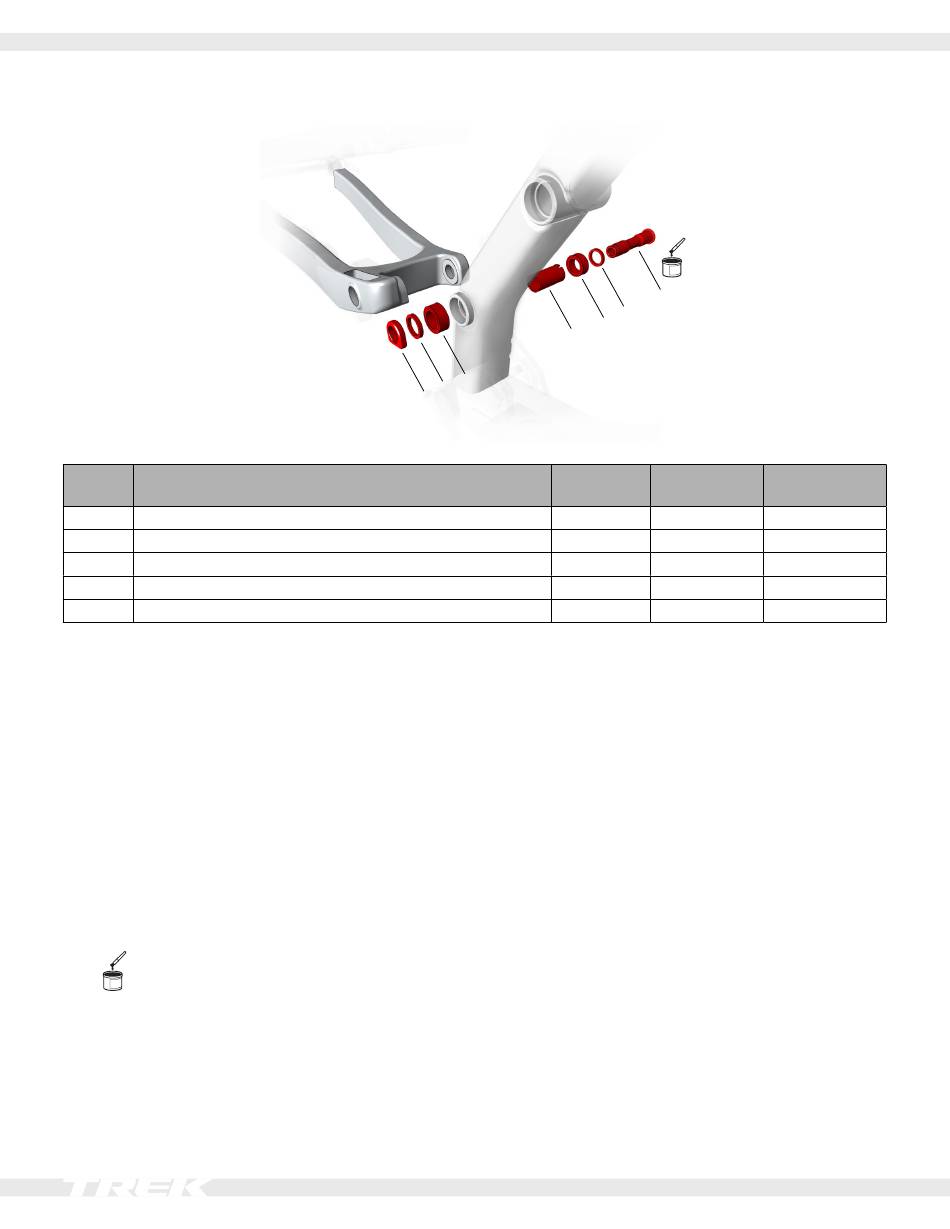

Hauptschwinge
Position Beschreibung
1
Achse
2
Spacer
3
Lager
4
Hülse
5
Mutter
Werkzeuge
• Lagereinpresswerkzeug
• 8 mm Sechskantschlüssel
• Drehmomentschlüssel mit 8 mm Sechskanteinsatz
• Schmierfett
1.
Das antriebsseitige Lager (3) einpressen.
2.
Die Hülse (4) von der Nichtantriebsseite aus einsetzen.
3.
Das nichtantriebsseitige Lager (3) einpressen.
Tipp: Hülse und Lager müssen richtig ausgerichtet sein,
damit die Achse durchgeführt werden kann. Zur Unter-
stützung der Ausrichtung die Hülse mithilfe der Lagerpres-
se in Position halten, während das Lager eingepresst wird.
4.
Einen Spacer (2) über das nichtantriebsseitige Lager (3) setzen.
5.
Schmierfett auf den Ansatz der Achse (1) geben.
6.
Die Achse (1) von der Nichtantriebsseite aus einsetzen.
7.
Den anderen Spacer (2) über das antriebsseitige Lager setzen.
8.
Die Mutter (5) montieren.
9.
Die Achse mit 30 Nm festziehen.
4
3
2
5
Menge für
Montage
1
2
2
1
1
Wartungshandbuch Session 2022
1
2
3
Teilenummer
Anzugsmoment
5256639
W440921
W302025
5256639
W584134
(Nm)
30
—
—
—
—
7
