Geometrieanpassung

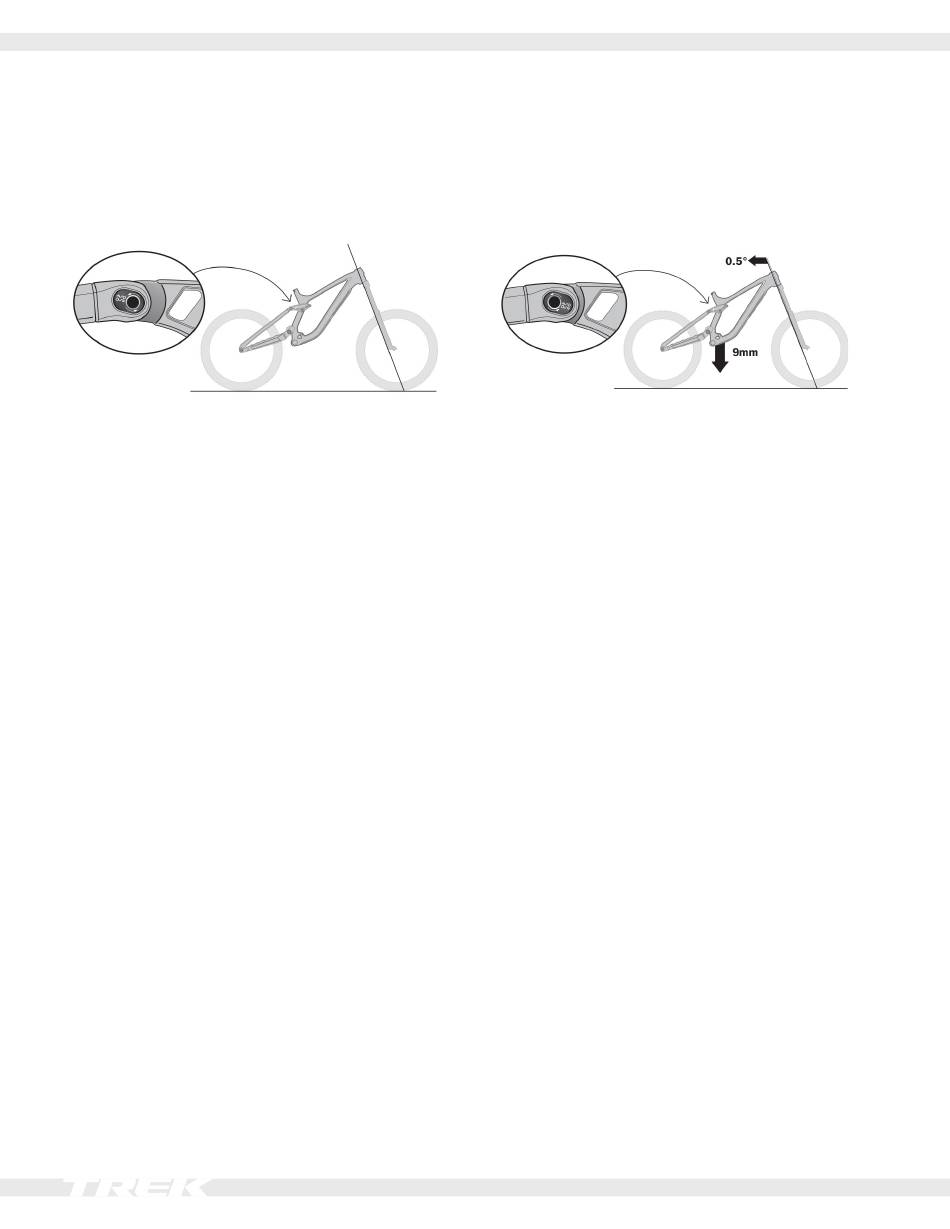

Durch Umdrehen der Mino Link-Chips am Umlenkhebel kann die Bike-Geometrie an den Fahrstil bzw. das Gelände angepasst
werden. Durch Umdrehen des Mino Link-Chips von der hohen in die niedrige Position entsteht eine flachere Geometrie mit
0,5° flacherem Lenkkopfwinkel und bis zu 9 mm abgesenktem Tretlager.
Mino Link hoch
Den Chip mit dem Mino Link-Logo hinten positionieren.
• Erzeigt einen steileren Lenkkopfwinkel.
• Die Gabel wandert näher zum Bike für agileres Lenken.
• Höheres Tretlager für besseres Klettern.
Diese Position verwenden, wenn 27.5"-Laufräder oder ein
29"-Laufrad vorne und ein 27.5"-Laufrad hinten gefahren
werden.
Werkzeuge
• 5 mm Sechskantschlüssel
1.
Einen Mino Link-Chip bei auf dem Boden stehenden Bike lösen und herausnehmen.
2.
Den anderen Mino Link-Chip lösen und herausnehmen.
3.
Das Bike wie folgt positionieren:
Für Mino Link hoch: Das Bike am Sitzrohr hochhe-
ben. So wird der Hinterbau nach oben und vorne
gezogen.
Für Mino Link niedrig: Bei entfernten Chips zieht die
Schwerkraft den Hinterbau nach unten und hinten.
4.
Einen Mino Link-Chip in der gewünschten Position
einsetzen. Die Mino Link-Schraube leicht anziehen.
5.
Den anderen Link-Chip in der gewünschten Position
einsetzen. Die Mino Link-Schraube leicht anziehen.
6.
Beide Mino Link-Schrauben mit 17 Nm festziehen.
Mino Link niedrig
Den Chip mit dem Mino Link-Logo vorne positionieren.
• Erzeugt einen flacheren Lenkkopfwinkel.
• Führt die Gabel vom Rahmen weg für langsameres Len-
ken mit mehr Stabilität bei hohen Geschwindigkeiten.
• Senkt das Tretlager für mehr Stabilität ab
Wartungshandbuch Session 2022
