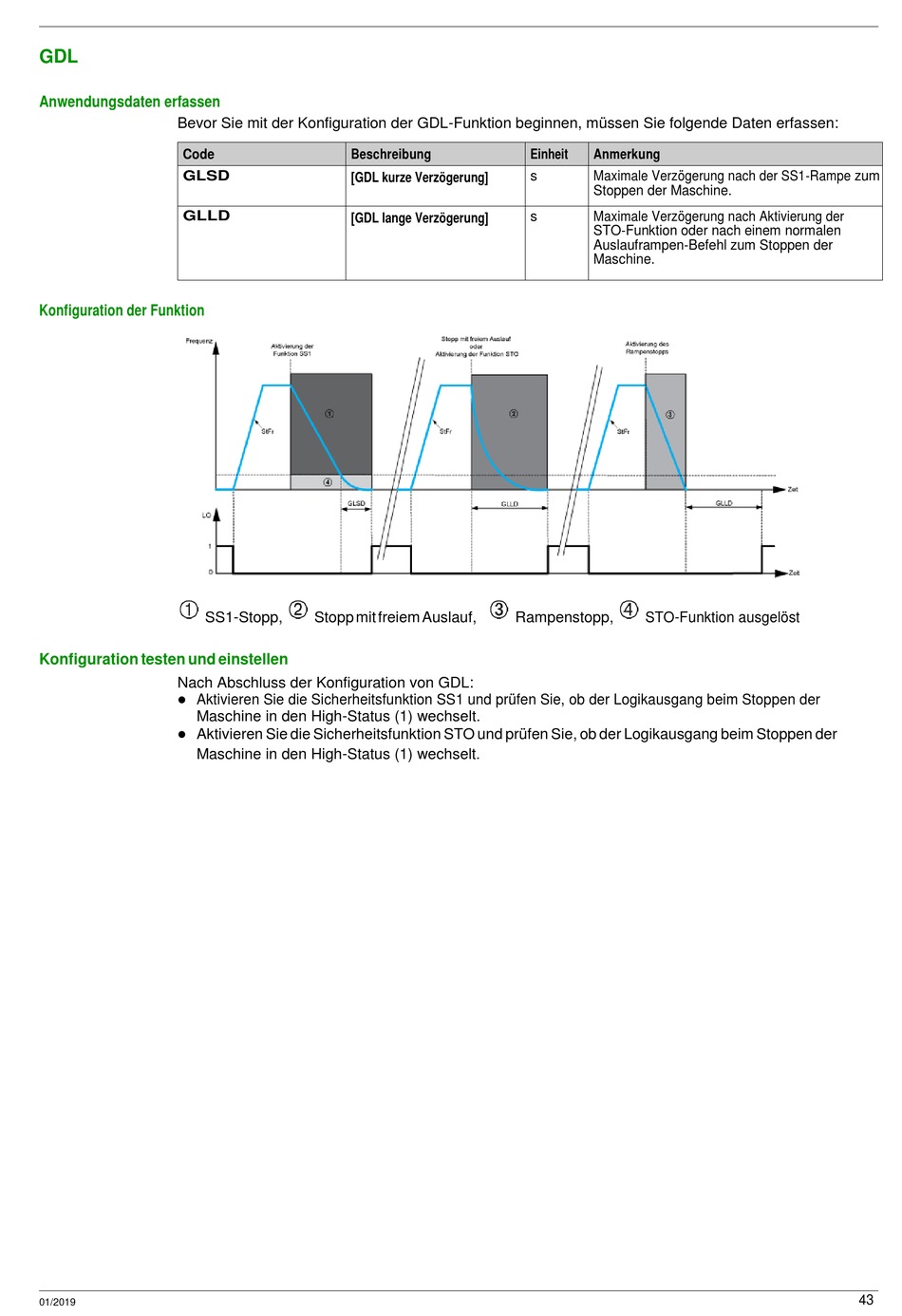

GDL
Anwendungsdaten erfassen
Bevor Sie mit der Konfiguration der GDL-Funktion beginnen, müssen Sie folgende Daten erfassen:
Code
GLSD
GLLD
Konfiguration der Funktion
SS1-Stopp,
Konfiguration testen und einstellen
Nach Abschluss der Konfiguration von GDL:
Aktivieren Sie die Sicherheitsfunktion SS1 und prüfen Sie, ob der Logikausgang beim Stoppen der
Maschine in den High-Status (1) wechselt.
Aktivieren Sie die Sicherheitsfunktion STO und prüfen Sie, ob der Logikausgang beim Stoppen der
Maschine in den High-Status (1) wechselt.
01/2019
Beschreibung
[GDL kurze Verzögerung]
[GDL lange Verzögerung]
Stopp mit freiem Auslauf,
Einheit
Anmerkung
s
Maximale Verzögerung nach der SS1-Rampe zum
Stoppen der Maschine.
s
Maximale Verzögerung nach Aktivierung der
STO-Funktion oder nach einem normalen
Auslauframpen-Befehl zum Stoppen der
Maschine.
Rampenstopp,
STO-Funktion ausgelöst
43
