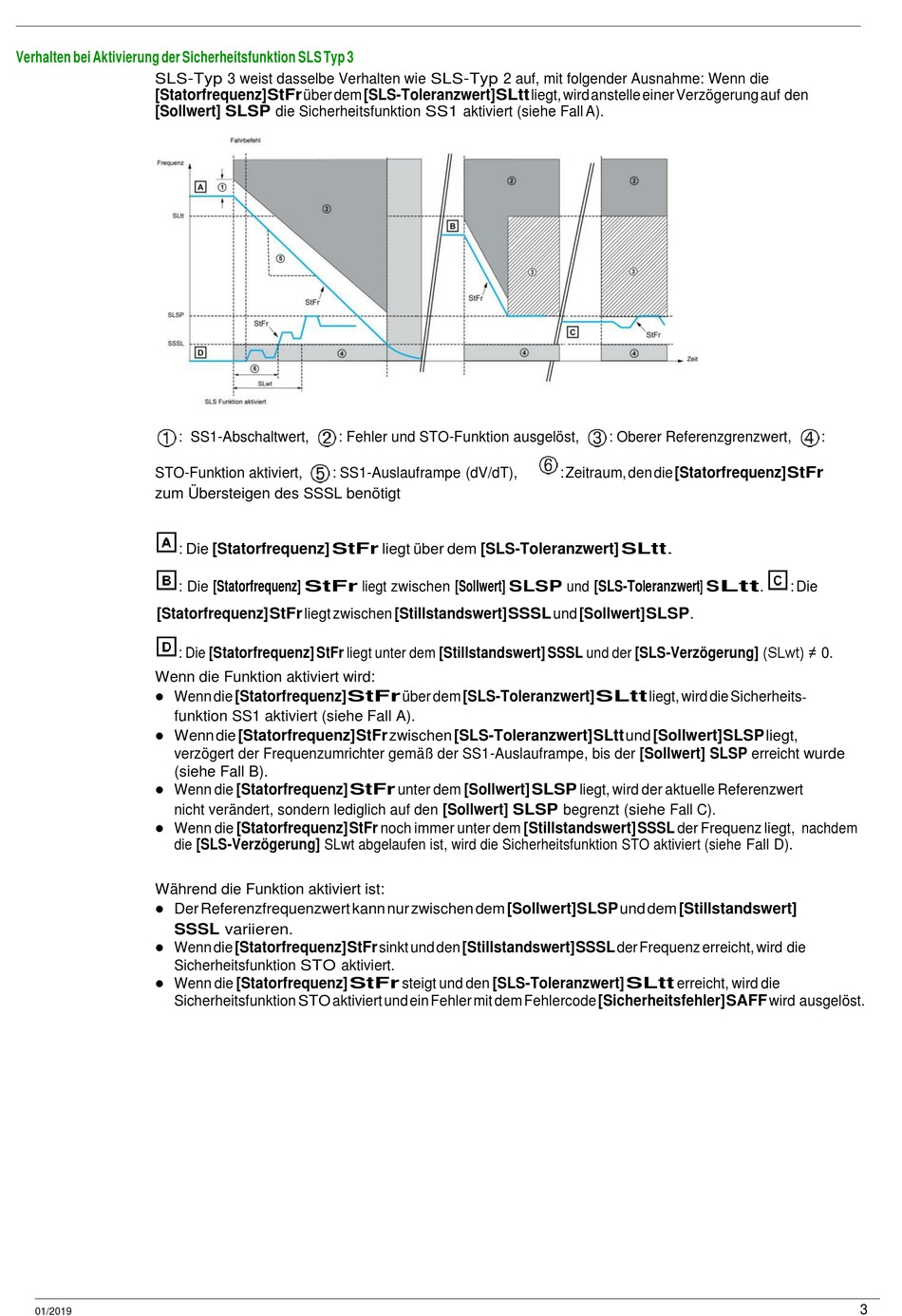

Verhalten bei Aktivierung der Sicherheitsfunktion SLS Typ 3
SLS-Typ 3 weist dasselbe Verhalten wie SLS-Typ 2 auf, mit folgender Ausnahme: Wenn die
[Statorfrequenz] StFr über dem [SLS-Toleranzwert] SLtt liegt, wird anstelle einer Verzögerung auf den
[Sollwert] SLSP die Sicherheitsfunktion SS1 aktiviert (siehe Fall A).
: SS1-Abschaltwert,
STO-Funktion aktiviert,
zum Übersteigen des SSSL benötigt
: Die [Statorfrequenz] StFr liegt über dem [SLS-Toleranzwert] SLtt.
: Die [Statorfrequenz] StFr liegt zwischen [Sollwert] SLSP und [SLS-Toleranzwert] SLtt.
[Statorfrequenz] StFr liegt zwischen [Stillstandswert] SSSL und [Sollwert] SLSP.
: Die [Statorfrequenz] StFr liegt unter dem [Stillstandswert] SSSL und der [SLS-Verzögerung] (SLwt) ≠ 0.
Wenn die Funktion aktiviert wird:
Wenn die [Statorfrequenz] StFr über dem [SLS-Toleranzwert] SLtt liegt, wird die Sicherheits-

funktion SS1 aktiviert (siehe Fall A).
Wenn die [Statorfrequenz] StFr zwischen [SLS-Toleranzwert] SLtt und [Sollwert] SLSP liegt,

verzögert der Frequenzumrichter gemäß der SS1-Auslauframpe, bis der [Sollwert] SLSP erreicht wurde
(siehe Fall B).
 Wenn die [Statorfrequenz] StFr unter dem [Sollwert] SLSP liegt, wird der aktuelle Referenzwert
nicht verändert, sondern lediglich auf den [Sollwert] SLSP begrenzt (siehe Fall C).
 Wenn die [Statorfrequenz] StFr noch immer unter dem [Stillstandswert] SSSL der Frequenz liegt, nachdem
die [SLS-Verzögerung] SLwt abgelaufen ist, wird die Sicherheitsfunktion STO aktiviert (siehe Fall D).
Während die Funktion aktiviert ist:
Der Referenzfrequenzwert kann nur zwischen dem [Sollwert] SLSP und dem [Stillstandswert]

SSSL variieren.
 Wenn die [Statorfrequenz] StFr sinkt und den [Stillstandswert] SSSL der Frequenz erreicht, wird die
Sicherheitsfunktion STO aktiviert.
Wenn die [Statorfrequenz] StFr steigt und den [SLS-Toleranzwert] SLtt erreicht, wird die

Sicherheitsfunktion STO aktiviert und ein Fehler mit dem Fehlercode [Sicherheitsfehler] SAFF wird ausgelöst.
01/2019
: Fehler und STO-Funktion ausgelöst,
: SS1-Auslauframpe (dV/dT),
: Oberer Referenzgrenzwert,
: Zeitraum, den die [Statorfrequenz] StFr
:
: Die
