Montage

10
5 Montage
5.1

Einbaubedingungen

Zulässige Umgebungstemperatur: –40 ... 60 °C (–40 ... 140 °F)
Bei Temperaturen unter –25 °C (–13 °F) ist die Ablesbarkeit des Displays nicht mehr
gewährleistet.
5.2

Einbauanleitung

Abmessungen des Geräts siehe "Technische Daten" .
5.2.1 Schalttafelgehäuse
• Schutzart: IP65 frontseitig, IP20 rückseitig (nicht von UL bewertet)
• Einbaulage: waagrecht

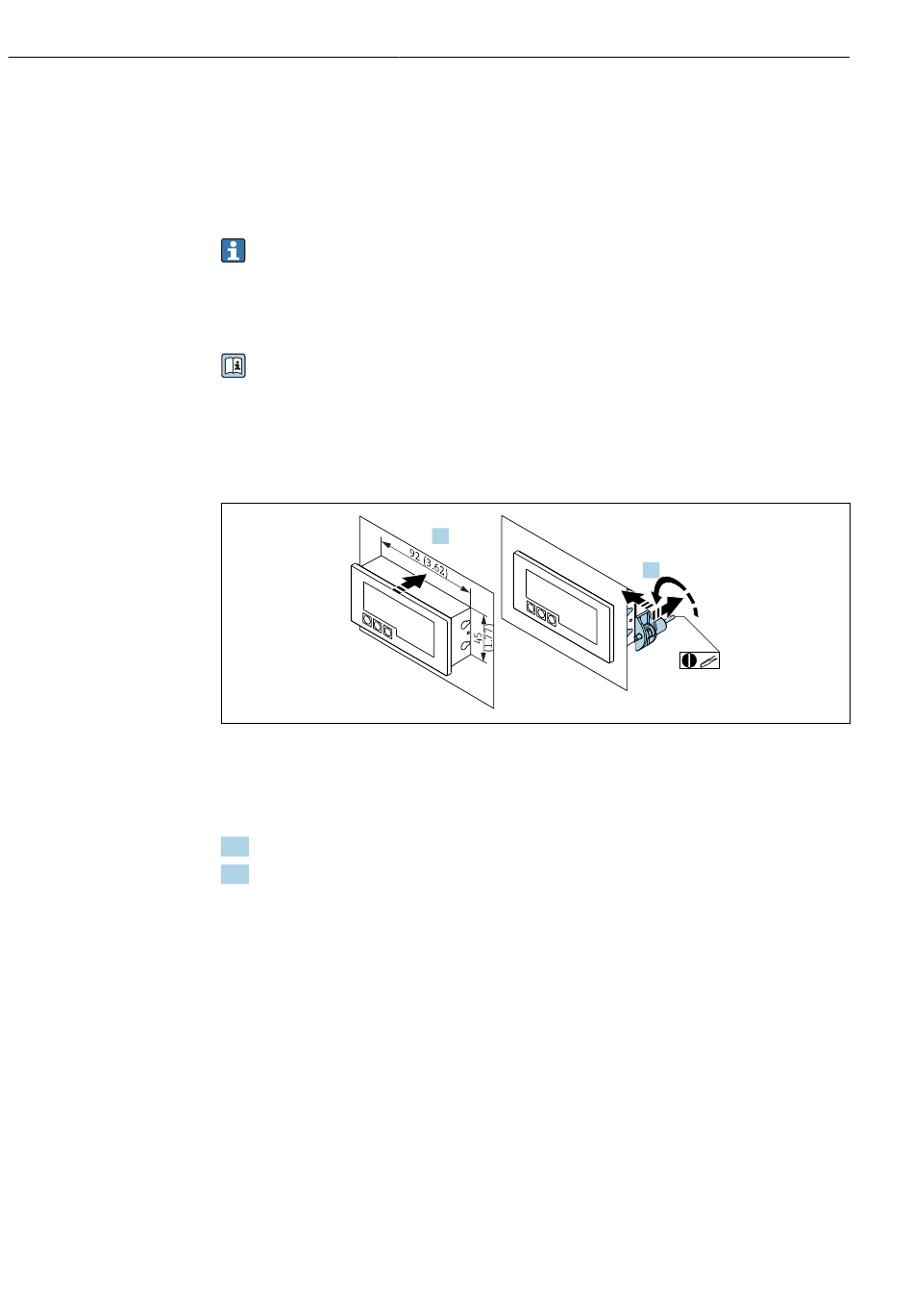

 1 Einbauanleitung Schalttafelgehäuse
Einbau in eine Schalttafel mit Schalttafelausschnitt 92x45 mm (3,62x1,77 in), max.
Schalttafelstärke 13 mm (0,51 in).
1. Gerät von vorn in den Schalttafelausschnitt schieben.
2. Montageclips seitlich am Gehäuse anbringen und Gewindestangen festziehen
(Anzugsdrehmoment: 0,4 ... 0,6 Nm).
5.2.2 Feldgehäuse
• Schutzart Aluminiumgehäuse: IP66/67, NEMA 4X (nicht von UL bewertet)
• Schutzart Kunststoffgehäuse: IP66/67 (nicht von UL bewertet)
Rohrmontage (mit optionalem Montageset)
Mit dem optional erhältlichen Montageset kann das Gerät an ein Rohr mit einem Durch-
messer bis 50,8 mm (2 in) montiert werden.
1.
Schleifengespeister Anzeiger
2.
A0017762
