Montage

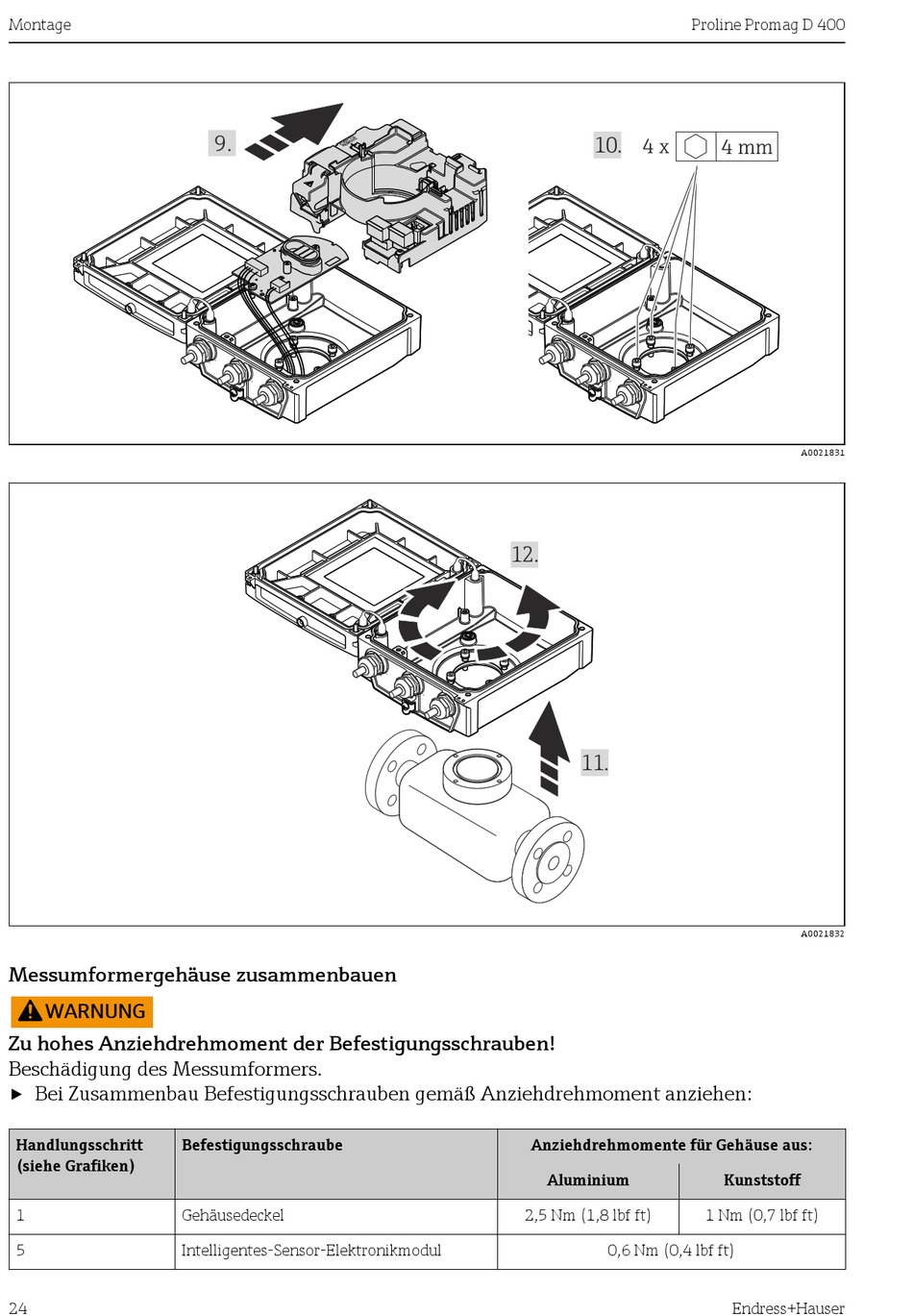

Messumformergehäuse zusammenbauen
WARNUNG
Zu hohes Anziehdrehmoment der Befestigungsschrauben!
Beschädigung des Messumformers.
‣
Bei Zusammenbau Befestigungsschrauben gemäß Anziehdrehmoment anziehen:
Handlungsschritt Befestigungsschraube
(siehe Grafiken)
1 Gehäusedeckel
5 Intelligentes-Sensor-Elektronikmodul
24
9.
10.
4 x
12.
11.
Anziehdrehmomente für Gehäuse aus:
Aluminium
2,5 Nm (1,8 lbf ft)
0,6 Nm (0,4 lbf ft)
Proline Promag D 400
4 mm
A0021831
A0021832
Kunststoff
1 Nm (0,7 lbf ft)
