INSTALACIÓN
ATENCIÓN: Los fan coils OMNIA
han sido diseñados para fun-
cionar en ambientes interiores.
ATENCIÓN: antes de realizar cualquier
intervención, controlar que esté
desconectada la alimentación
eléctrica.
AT E N C I Ó N : antes de cualquier
i n t e r v e n c i ó n , p r o v é a s e d e
d i s p o s i t i v o s o p o r t u n o s d e
protección individual.
ATENCIÓN: E l aparato se deb e
instalar en conformidad con la
reglamentación de instalaciones
nacional.
ATENCIÓN: las conexiones eléctricas y
la instalación de los fan coils y de sus
accesorios, deben ser realizadas
por personal cualificado que posea
los requisitos técnico-profesionales
que los habiliten para efectuar
instalaciones, transformaciones,
ampliaciones, mantenimiento y
control de las instalaciones, con el
fin de mantener en todo momento
la seguridad y el funcionamiento
correcto de las mismas (en este
manual se los llamará genéricamente
"personal con competencia técnica
específica").
Con respec to a las conexiones
INSTALACIÓN DE LA UNIDAD
Para instalar la unidad, seguir las siguien-
tes indicaciones:

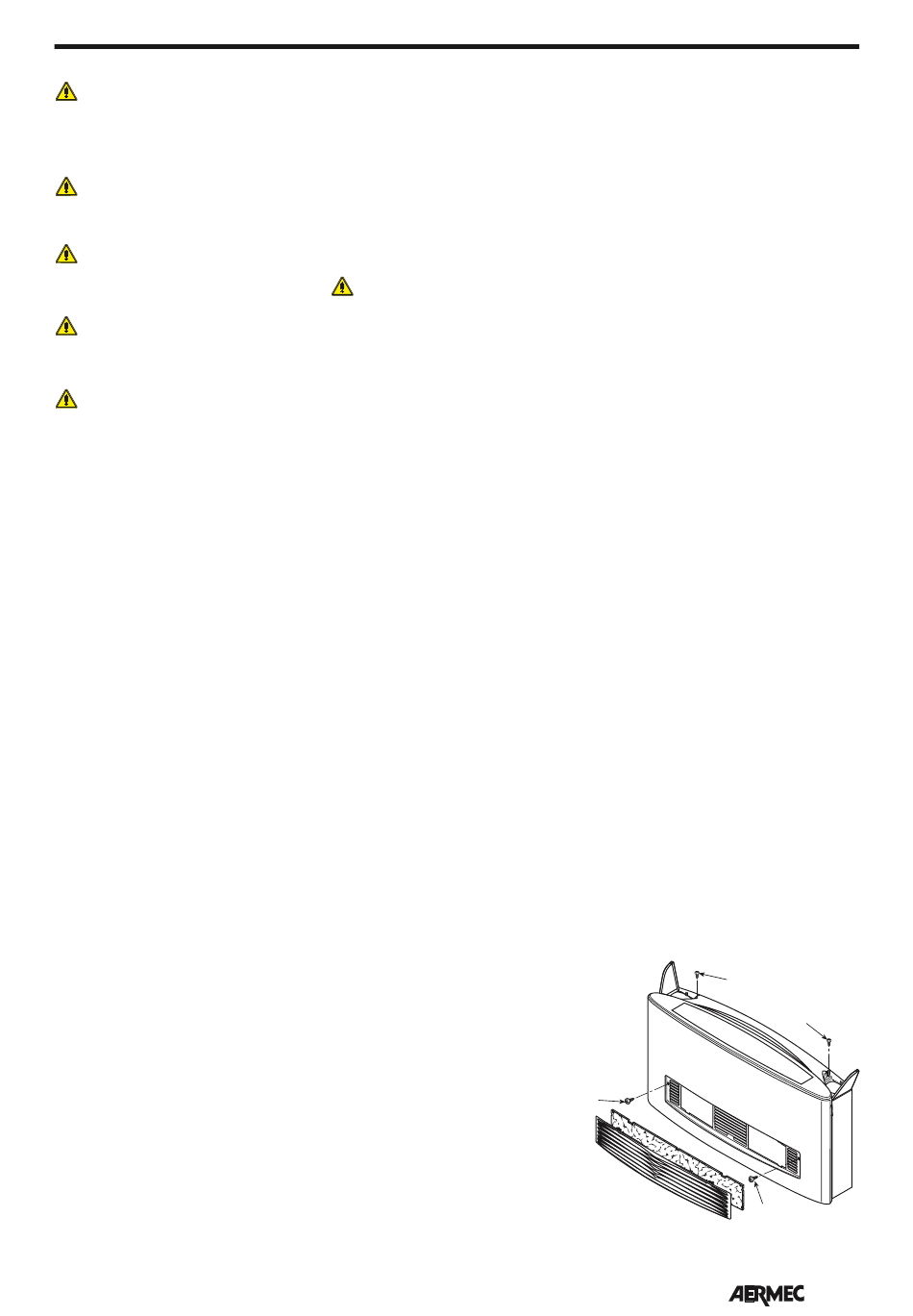

- Quitar la cubierta desenroscando los
tornillos.
- En la instalación en pared, disponer una
distancia mínima de 80 mm del suelo.
En el caso de unidades montadas en
el suelo mediante zócalos, consulte a
las instrucciones facilitadas con el
accesorio.
- La pared de sostén debe ser
completamente plana, para fijar los 4
tacos (no suministrados), adecuados
al tipo de pared.
- Realizar las conexiones hidráulicas,
para facilitar el escape del aire de la
batería, se aconseja conectar el tubo
de salida del agua al empalme situa-
do en la parte más alta, la posible
inversión no perjudica el funciona-
miento normal de la unidad.
La posición y el diámetro de las cone-
xiones hidráulicas se indican en los
datos dimensionales.
Se aconseja aislar correctamente las
tuberías del agua o instalar la corre-
spondiente cubeta auxiliar de recogi-
eléctricas, es necesario comprobar :
- Medición de la resistencia de
a i s l a m i e nto d e l a i n s t a l a c i ó n
eléctrica.
- Prueba de la continuidad de los
conductores de protección.
ATENCIÓN: Instale un dispositivo,
interruptor general o enchufe que
permita interrumpir totalmente la
alimentación eléctrica del aparato.
En el presente documento se brindan las
indicaciones básicas para la correcta
instalación de los aparatos.
Se deja librado a la experiencia del
instalador el perfeccionamiento de
todas las operaciones en función de las
necesidades específicas.
Es necesario que las tuberías del agua, de
la descarga del agua de condensación
y el circuito eléctrico hayan sido
previstas.
El fan coil se debe instalar en posición
tal que permita realizar de manera
f á c i l t a n t o e l m a n t e n i m i e n t o
ordinario (limpieza del filtro) como el
extraordinario, y que además permita
acceder a la válvula de ventilación
del aire ubicada en el lateral de la
estructura (lado de las conexiones).
No instalar la unidad en ambientes
con presencia de gases inflamables
o sustancias ácidas o alcalinas que
da del agua de condensación, disponi-
ble como accesorio, para evitar goteos
durante el funcionamiento en frío.
La red de descarga del agua de conden-
sación debe tener la medida correcta
y las tuberías bien situadas de manera
que mantengan, a lo largo del recorrido,
una inclinación adecuada (min.1%). En
el caso de descarga en la red bajante
colectora, se aconseja realizar un sifón
que impida la subida de malos olores
hacia el ambiente.
Realizar una prueba de agarre de las
conexiones hidráulicas y de la descar-
ga del agua de condensación.
- Aplicar los posibles accesorios.
- Para modificar la programación del
termostato electrónico ajustar los Dip-
Switch en la ventanilla correspondien-
te en la parte trasera del tablero de
mandos (véase capítulo "AJUSTES DIP-
SWITCH").
- Realizar las conexiones eléctricas según
se indica en los esquemas eléctricos en
el capítulo "CONEXIONES ELÉCTRICAS"
conectando el conector del tablero de
mandos al conector situado en la parte
puedan dañar irremediablemente los
intercambiadores de calor de cobre
-aluminio o los componentes internos
de plástico.
No instale la unidad en talleres o
cocinas, donde los vapores de aceite,
al mezclarse con el aire tratado,
puedan depositarse en las baterías
de intercambio, reduciendo las
prestaciones, o en las partes internas de
la unidad, dañando los componentes
de plástico.
El fan coil debe colocarse de tal manera
que el aire pueda distribuirse por toda
la habitación, sin que se obstaculice
(con cortinas u objetos) el paso del aire
por las rejillas de aspiración.
Además, se recomienda que no se
instale el fan coil encima de objetos
sensibles a la humedad, ya que en
ciertas condiciones podría gotear agua
condensada en la estructura externa
del aparato , o podría estropearse la
instalación hidráulica y de descarga del
agua condensada, por lo que podría
derramarse líquido.
El lugar de montaje debe ser elegido
de modo que el límite de temperatura
ambiente máximo y mínimo sea
respetado 0÷45 °C (<85% U.R.).
interna del fan coil y realizando la cone-
xión de toma tierra.
- Monte el filtro de aire. El filtro se sumi-
nistra en una confección sellada, que
debe abrirse exclusivamente cuando
vaya a utilizarse.
- Comprobar el correcto funcionamiento
del fan coil mediante el procedimiento
de Autotest.
