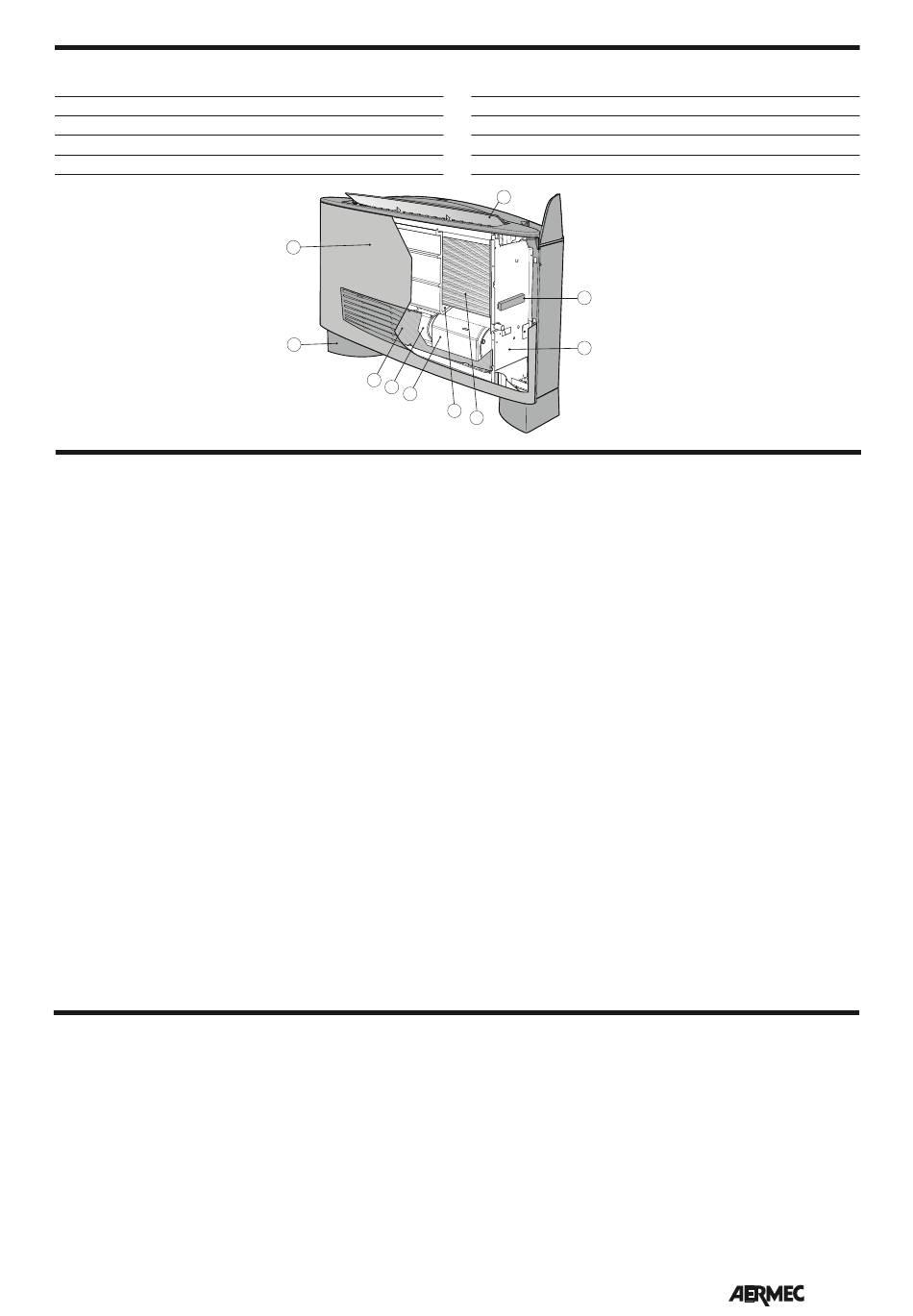

COMPONENTI PRINCIPALI

1 Testata con alette orientabili
2 Morsettiera
3 Mobile di copertura
4 Zoccoli (accessorio serie ZH)
5 Struttura portante
OMNIA HL

DESCRIZIONE DEI COMPONENTI

BAT TE RIA DI SCAM BIO TERMICO
Batteria a 2 ranghi in tu bo di ra me e alet ta tu ra
in allu mi nio bloc ca ta me dian te espan sio ne
mec ca ni ca dei tu bi. I collettori so no cor re da-
ti di at tac chi femmina e sfiati aria nella parte
alta della batteria. La batteria può essere
ruotata in cantiere.
MO BI LE DI CO PER TU RA
HL_PC : Involucro colore RAL9002
L'involucro è realizzato in lamiera di acciaio
zincato e verniciato con polveri polieste-
re per garantire alta resistenza alla ruggi-
ne e alla corrosione. Gli zoccoli (accessori
serie ZH) sono in materiale plastico di colore
RAL7044 da abbinare alla versione HL_PC
(RAL9002)
FILTRO DELL'ARIA
Facilmente estraibile e costruito con materia-
li rigenerabili, può essere pulito mediante
aspirazione.
GRUP PO ELET TRO VEN TI LANTE
È applicato direttamente al telaio ed è costi-
tuito da ventilatori centrifughi a doppia
aspirazione estremamente silenziosi e com-
patti. Il motore elettrico, protetto contro i
sovraccarichi, è a tre velocità con condensa-
tore di marcia sempre inserito, direttamente
accoppiato ai ventilatori ed ammortizzato
con supporti elastici. Le coclee dei ventilato-
ri sono ispezionabili (operazione eseguibile

CARATTERISTICHE DI FUNZIONAMENTO

I ventilconvettori OMNIA HL PC sono forniti
pronti a funzionare in configurazione stan-
dard, ma consentono all'installatore di ade-
guarli alle necessità specifiche dell'impianto
con accessori dedicati e personalizzando le
funzioni agendo sui Dip-Switch interni (vedi
IMPOSTAZIONI DIP-SWITCH).
La risposta ai comandi è immediata, tranne
casi particolari.
Tipologie d'impianto
I ventilconvettori della serie OMNIA HL sono pro-
gettati per impianti a 2 tubi senza valvola .
Ventilazione
La ventilazione a tre velocità può essere
3
4
6
7
8
9
solo da personale provvisto di specifica com-
petenza tecnica), questo consente di esegui-
re una pulizia accurata delle parti interne.
STRUT TU RA POR TANTE
È rea liz za ta in lamie ra di adeguato spes so re
protetta contro l'ossidazione mediante zin-
catura, dotata di isolamento termico a cellu-
la chiusa con Classe 1 di resistenza al fuoco.
Nel la par te po ste rio re ha i fo ri per il fis sag gio a
mu ro del l'ap pa rec chio.
Ogni apparecchio è corredato di bacinella
raccolta condensa rimovibile per una pulizia
accurata (eseguibile solo da personale prov-
visto di specifica competenza tecnica).
SCARICO CONDENSA
Ogni apparecchio è corredato di bacinella
raccolta condensa con collegamento per la
fuoriuscita della condensa prodotta dall'uni-
tà in raffrescamento.
COLLEGAMENTI IDRAULICI
I collegamenti, posizionati nella fiancata sini-
stra, sono ad attacco femmina. È prevista la
possibilità di ruotare la batteria in cantiere.
TESTATA CON ALETTE ORIENTABILI
HL_PC : Colore RAL7044
Con l'aletta deflettrice in posizione di comple-
ta chiusura interviene il microinterruttore
che arresta la ventilazione, interrompen-
do qualsiasi ulteriore scambio di calore con
l'ambiente.
comandata sia manualmente con il selettore
(A) in posizione V1, V2 e V3 (il ventilatore è
utilizzato con cicli di acceso-spento sulla
velocità selezionata), oppure automatica-
mente con selettore in posizione AUTO (la
velocità del ventilatore è gestita dal termo-
stato in funzione delle condizioni ambien-
tali).
La ventilazione è consentita solo con l'aletta
aperta, è necessario aprirla manualmente.
Cambio stagione
Il termostato cambia modalità di funziona-
mento (riscaldamento o raffrescamento)
automaticamente.
6 Filtro aria
7 Motore ventilatore
8 Ventilatore
9 Bacinella
10 Batteria di scambio termico
1
2
5
10
Nella testata alloggia anche il pannello
comandi, protetto da uno sportellino.
COLD PLASMA
Filtro ionizzatore COLD PLASMA: COLD
PLASMA è in grado di abbattere gli inqui-
nanti decomponendone le molecole.
Tramite scariche elettriche, "COLD PLASMA"
provoca la scissione delle molecole d'acqua
presenti nell'aria in ioni positivi e negati-
vi. Tali ioni neutralizzano le molecole degli
inquinanti gassosi ottenendo prodotti nor-
malmente presenti nell'aria pulita. Il risultato
è nell'aria: finalmente si respira aria pulita,
ionizzata e priva di cattivi odori.
Il cambio stagione avviene in base alla tempe-
ratura dell'acqua rilevata nell'impianto:
- 35°C a Caldo Normale oppure 31°C a Caldo
Ridotto,
- 22°C a Freddo Normale oppure 25°C a
Freddo Ridotto, (sono configurabili tramite i
Dip-Switch).
Controlli sulla temperatura dell'acqua
Il termostato abilita la ventilazione solamen-
te se la temperatura dell'acqua è idonea al
modo Caldo o Freddo.
Le soglie di abilitazione alla ventilazione sono:
- 39°C a Caldo Normale oppure 35°C a Caldo
Ridotto,
