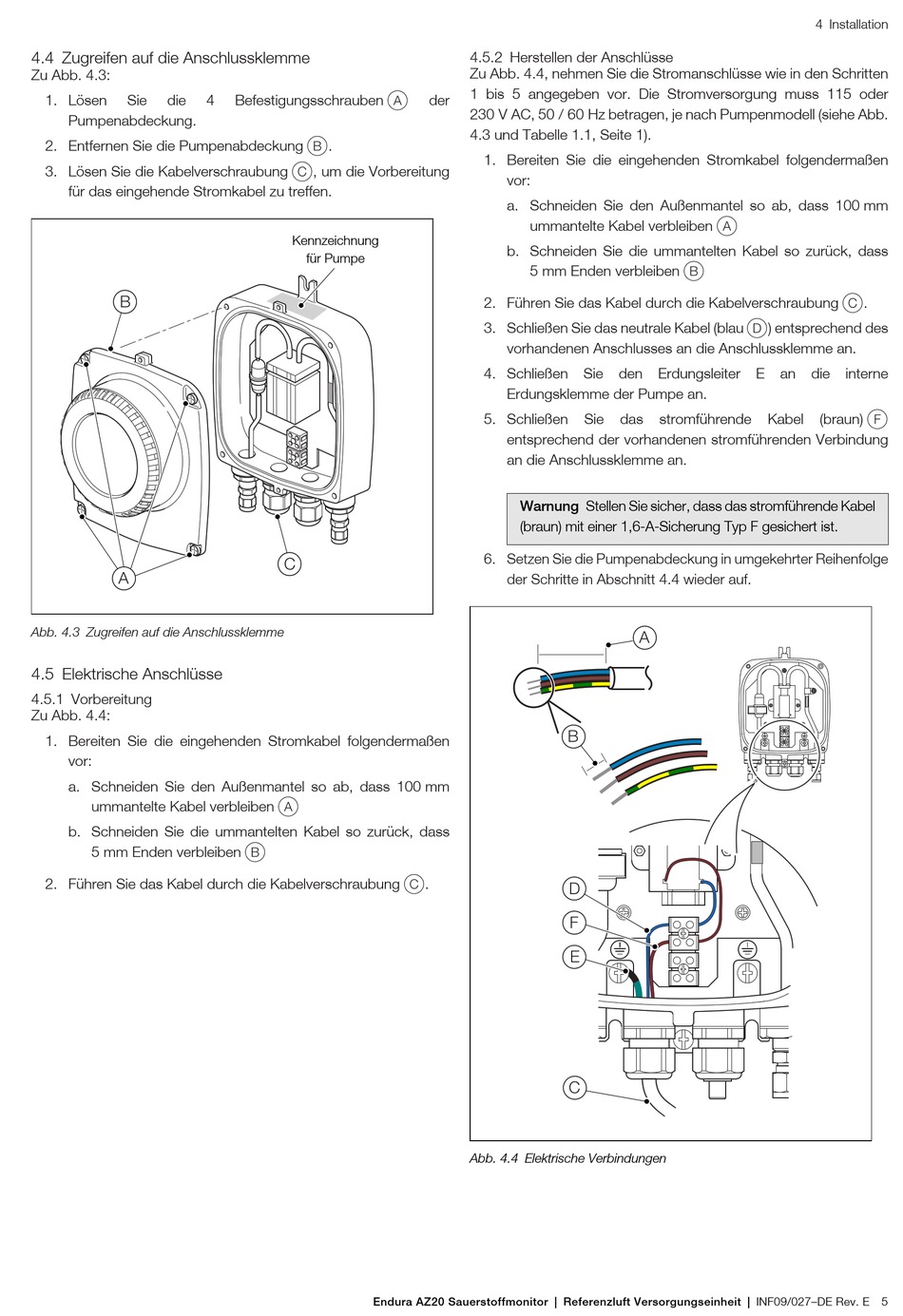

4.4 Zugreifen auf die Anschlussklemme
Zu Abb. 4.3:
1. Lösen
Sie
die
Pumpenabdeckung.
2. Entfernen Sie die Pumpenabdeckung
3. Lösen Sie die Kabelverschraubung
für das eingehende Stromkabel zu treffen.
B
A
Abb. 4.3 Zugreifen auf die Anschlussklemme
4.5 Elektrische Anschlüsse
4.5.1 Vorbereitung
Zu Abb. 4.4:
1. Bereiten Sie die eingehenden Stromkabel folgendermaßen
vor:
a. Schneiden Sie den Außenmantel so ab, dass 100 mm
ummantelte Kabel verbleiben
b. Schneiden Sie die ummantelten Kabel so zurück, dass
5 mm Enden verbleiben
2. Führen Sie das Kabel durch die Kabelverschraubung
4
Befestigungsschrauben
B
.
C
, um die Vorbereitung
Kennzeichnung
für Pumpe
C
A
B
Endura AZ20 Sauerstoffmonitor | Referenzluft Versorgungseinheit | INF09/027–DE Rev. E
4.5.2 Herstellen der Anschlüsse
Zu Abb. 4.4, nehmen Sie die Stromanschlüsse wie in den Schritten
1 bis 5 angegeben vor. Die Stromversorgung muss 115 oder
A
der
230 V AC, 50 / 60 Hz betragen, je nach Pumpenmodell (siehe Abb.
4.3 und Tabelle 1.1, Seite 1).
1. Bereiten Sie die eingehenden Stromkabel folgendermaßen
vor:
a. Schneiden Sie den Außenmantel so ab, dass 100 mm
ummantelte Kabel verbleiben
b. Schneiden Sie die ummantelten Kabel so zurück, dass
5 mm Enden verbleiben
2. Führen Sie das Kabel durch die Kabelverschraubung
3. Schließen Sie das neutrale Kabel (blau
vorhandenen Anschlusses an die Anschlussklemme an.
4. Schließen
Erdungsklemme der Pumpe an.
5. Schließen
entsprechend der vorhandenen stromführenden Verbindung
an die Anschlussklemme an.
Warnung Stellen Sie sicher, dass das stromführende Kabel
(braun) mit einer 1,6-A-Sicherung Typ F gesichert ist.
6. Setzen Sie die Pumpenabdeckung in umgekehrter Reihenfolge
der Schritte in Abschnitt 4.4 wieder auf.
C
.
Abb. 4.4 Elektrische Verbindungen
A
B
Sie
den
Erdungsleiter
Sie
das
stromführende
A
B
D
F
E
C
4 Installation
C
.
D
) entsprechend des
E
an
die
interne
F
Kabel
(braun)
5
