Niederdruckstufe Auf Konsole Platzieren Und Ausrichten; Abb. 14: Niederdruckstufe Auf Konsole Platzieren - ABB Power2 340-H44 Bedienungsanleitung

Operation Manual / Power2 340-H / Low-pressure stage
3 Abbau und Anbau / 3.3 Niederdruckstufe anbauen
3.3.2

Niederdruckstufe auf Konsole platzieren und ausrichten

Die Schrauben für die Befestigung der Niederdruckstufe sind nicht Teil des Produktlieferum-
fangs von Turbo Systems. Folgendes sicherstellen:
¡
Festigkeitsklasse 10.9 / 12.9
¡
Verwendung nach DIN EN ISO 898 Teil 1
¡
Leicht geöltes Gewinde.

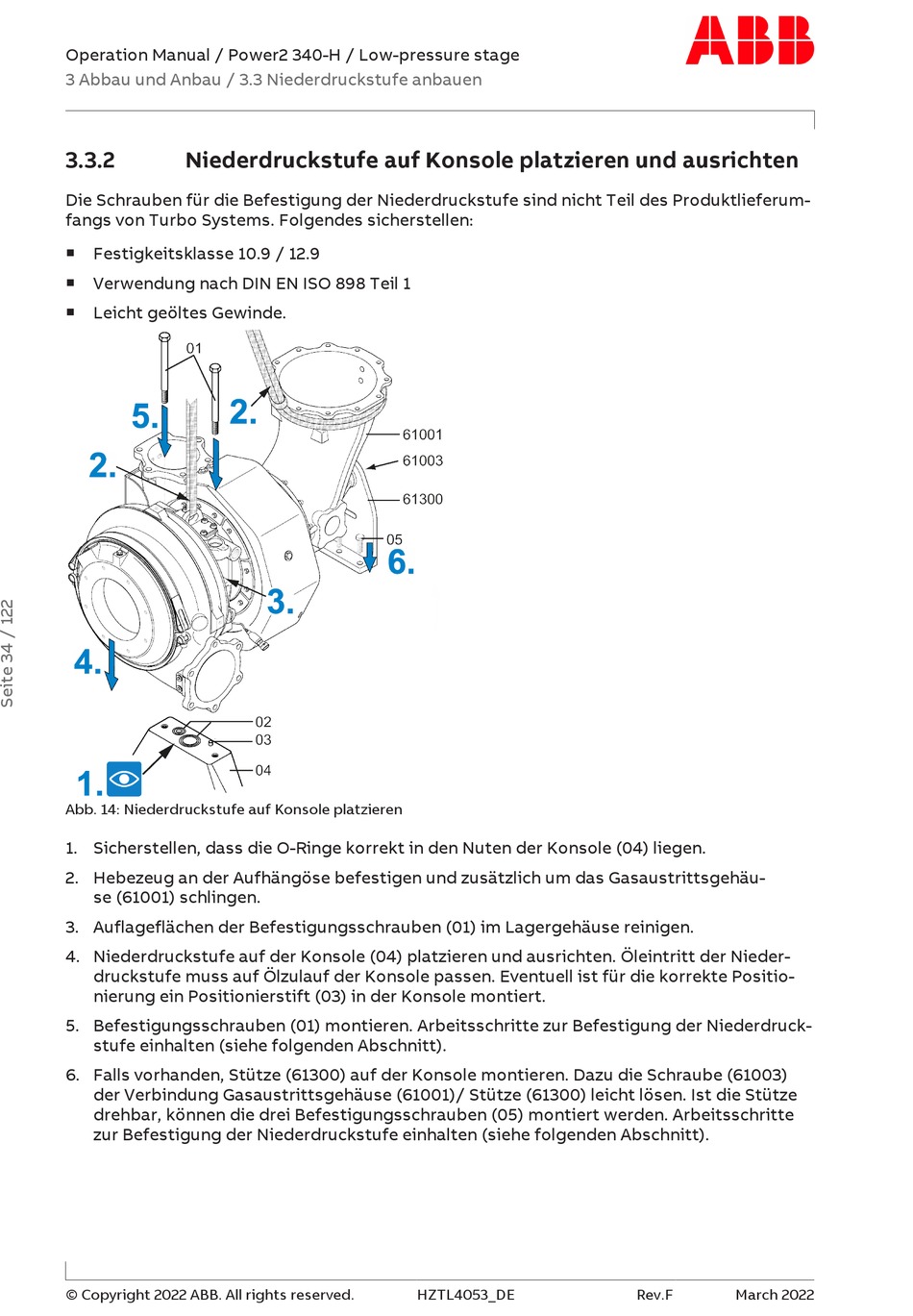

Abb. 14: Niederdruckstufe auf Konsole platzieren
1. Sicherstellen, dass die O-Ringe korrekt in den Nuten der Konsole (04) liegen.
2. Hebezeug an der Aufhängöse befestigen und zusätzlich um das Gasaustrittsgehäu-
se (61001) schlingen.
3. Auflageflächen der Befestigungsschrauben (01) im Lagergehäuse reinigen.
4. Niederdruckstufe auf der Konsole (04) platzieren und ausrichten. Öleintritt der Nieder-
druckstufe muss auf Ölzulauf der Konsole passen. Eventuell ist für die korrekte Positio-
nierung ein Positionierstift (03) in der Konsole montiert.
5. Befestigungsschrauben (01) montieren. Arbeitsschritte zur Befestigung der Niederdruck-
stufe einhalten (siehe folgenden Abschnitt).
6. Falls vorhanden, Stütze (61300) auf der Konsole montieren. Dazu die Schraube (61003)
der Verbindung Gasaustrittsgehäuse (61001)/ Stütze (61300) leicht lösen. Ist die Stütze
drehbar, können die drei Befestigungsschrauben (05) montiert werden. Arbeitsschritte
zur Befestigung der Niederdruckstufe einhalten (siehe folgenden Abschnitt).
