Goliath IS-2DA-01 / 2-Draht Außenstation
Wenn die Außenstation mit dem Öffnen Knopf verbunden ist,
muss ein Ende mit „UNLOCK BUTTON" (Nr. 7) verbunden werden,
während das andere mit „GND" (Nr. 9) verbunden wird.

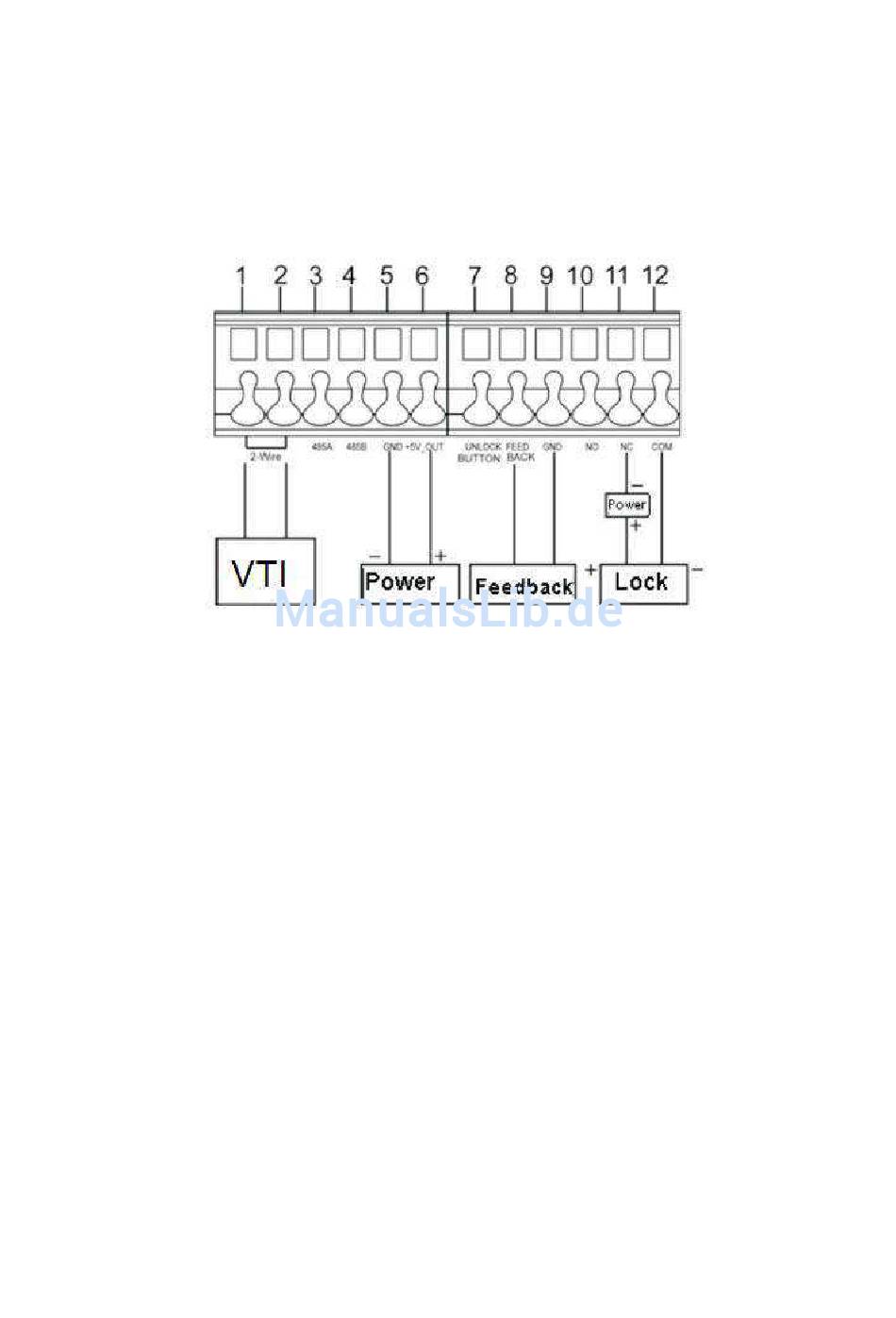

2.4.2. Schaltplan für elektromagnetisches Schloss
Wenn die Außenstation mit einem elektromagnetischen Schloss
verbunden werden soll, muss das Plus-Kabel an „NC" (Nr. 11) und
das Minus-Kabel an „COM" (Nr. 12) angeschlossen werden.
Soll die Außenstation an den Türsensor eines elektromagnetischen
Schlosses angebunden werden, so muss ein Ende mit „FEEDBACK"
(Nr. 8) verbunden werden, während das andere an „GND" (Nr. 9)
angeschlossen wird.
V.1.0
Seite 13 von 26
