Verkabelung; Schaltplan Für Normal Offene Relaisanbindung - Goliath AV-VTA02 Benutzerhandbuch

AV-VTA02-Serie
2.4.

Verkabelung

Nr. Name
1 Benutzeranschluss
2 Weitere Anschlüsse
HINWEIS: Bitte beachten Sie auch das Label auf der Rückseite des
Gerätes

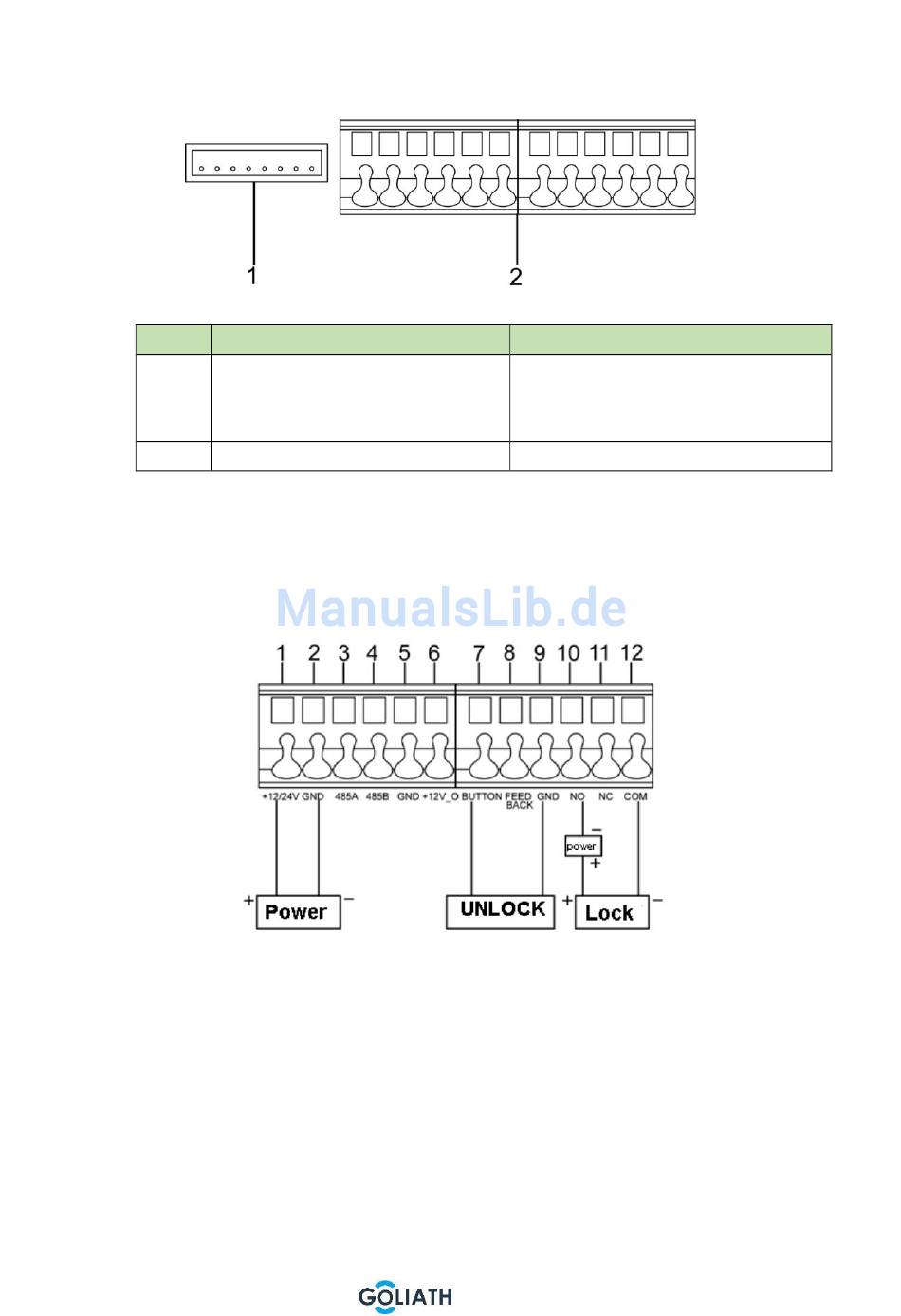

2.4.1. Schaltplan für normal offene Relaisanbindung
Wenn die Außenstation mit einem elektrischen Schloss verbunden
wird, muss das Minus-Kabel an „COM" Anschluss (Nr. 12) und das
Plus-Kabel an den „NO" Anschluss (Nr. 10) angebunden werden.
Wenn die Außenstation mit einem Taster zum öffnen verbunden
werden soll, muss ein Ende mit „UNLOCK BUTTON" (Nr. 7)
verbunden werden, während das andere mit „GND" (Nr. 9)
verbunden wird.
