- Seite 1 GOLIATH AV-2DI-01 / 2-Draht Innenstation Benutzerhandbuch 2-Draht Innenstation AV-2DI-01 V.1.0 Seite 1 von 23 © 2015 . All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
GOLIATH AV-2DI-01 / 2-Draht Innenstation Inhaltsverzeichnis Sicherheitshinweise und Informationen……………………. 3 1. Einleitung……………………………………………………………… 4 1.1. Modell………………………………………………………………. 4 1.2. Vorderseite……………………………………………………….. 4 1.3. Rückseite…………………………………………………………… 5 2. Befestigung……………………………………………………………. 6 2.1. Bauteile zur Befestigung…………………………………….. 6 2.2. Vor dem Befestigen……………………………………………. 6 2.3. Befestigung……………………………………………………….. 7 2.4. Kabelverbindung……………………………………………….. 8 2.5. -
Seite 3: Sicherheitshinweise Und Informationen
GOLIATH AV-2DI-01 / 2-Draht Innenstation Wichtige Sicherheitshinweise und Informationen Bitte lesen Sie sich die Hinweise und Informationen aufmerksam durch, bevor Sie das Gerät installieren, um Beschädigungen und Fehler zu vermeiden. Setzen Sie das Gerät keinesfalls Dampf, Staub oder Ruß aus. Andernfalls kann es zu einem Brand oder Stromschlägen kommen. -
Seite 4: Einleitung

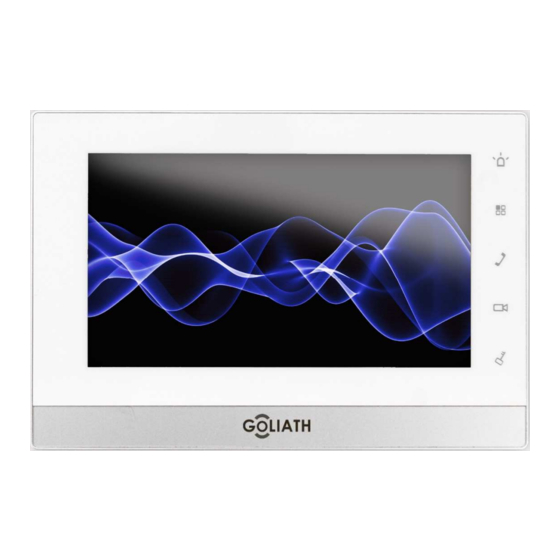

GOLIATH AV-2DI-01 / 2-Draht Innenstation 1. Einleitung 1.1. Modell Diese Bedienungsanleitung ist ausschließlich für die folgenden Goliath 2 Draht Innenstationen. Modell Frontkamera Bildschirm SD – Karte 1x MicroSDHC 7“ LED Fulltouch AV-2DI-01 Nein Speicherkarte Display Max. 32 GB 1.2. Vorderseite Bild 1.1... -
Seite 5: Rückseite
GOLIATH AV-2DI-01 / 2-Draht Innenstation Während eines eingehenden oder ausgehenden Anrufes oder im Überwachungsmodus drücken um Tür zu öffnen 1.2. Rückseite Name Funktion 6 Alarmeingänge, für weiter Details Alarmeingänge beachten Sie das Label auf der Rückseite des Gerätes Drei 2 Draht 2 Draht Anschluss Anschlüsse... -
Seite 6: Befestigung
GOLIATH AV-2DI-01 / 2-Draht Innenstation 2. Befestigung 2.1. Bauteile zur Befestigung Ihre Lieferung enthält folgende Bauteile für die Befestigung an der Wand: 3 x Schrauben (ST3x18mm) 3 x Dübel (6 x 30 mm) 1 x Aufputz Wandhalterung 2.2. -
Seite 7: Befestigung
GOLIATH AV-2DI-01 / 2-Draht Innenstation 2.3. Befestigung 1. Zeichnen Sie zuerst die Bohrlöcher an der Wand an. Benutzen Sie die Wandhalterung als Schablone für die Bohrlöcher. 2. Benutzen Sie zum Bohren der Löcher einen 6 mm Bohrer. 3. Versenken Sie die mitgelieferten Dübel in der Wand. -
Seite 8: Kabelverbindung
GOLIATH AV-2DI-01 / 2-Draht Innenstation 2.4. Kabelverbindung V.1.0 Seite 8 von 23 © 2015 . All Rights Reserved. -
Seite 9: Konfiguration
GOLIATH AV-2DI-01 / 2-Draht Innenstation 2.5. Konfiguration 2.5.1. Raumnummern 1. Gehen Sie auf „Einstellungen“ und wählen Sie „Projekteinstellungen“ aus. Geben Sie das Passwort ein (Standardpasswort: 002236) und bestätigen Sie. 2. Wenn Sie das Gerät als Master-Station nutzen wollen, wählen Sie „Master“. Geben Sie eine „Zimmer Nr.“ ein. -
Seite 10: Ip-Adresse
GOLIATH AV-2DI-01 / 2-Draht Innenstation 2.5.2. IP Adresse Sie müssen der Innenstation eine IP Adresse zuweisen. Standard IP der Innenstation ist 192.168.1.110. Zum Ändern der IP-Adresse gehen Sie im Menü „Einstellungen“ in das Untermenü „Projekteinstellungen“ (Standardpasswort 002236) und wählen den Punkt „Netz einst.“ aus. -
Seite 11: Funktionen
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3. Funktionen 3.1. Hauptfunktionen 3.1.1. Hauptmenü Im Hauptmenü haben Sie vier Optionen: 1. Video talk: Rufen Sie eine andere Innenstation an 2. Security 3. Message: Rufen Sie hinterlassene Nachrichten auf 4. Settings: Öffnen Sie das Einstellungs-Menü... -
Seite 12: Video Talk
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.2. Video Talk 3.1.2.1. Station anrufen Wählen Sie „Anruf Anwender“ aus, geben Sie die Zimmer Nummer. Der Innenstation an, die Sie anrufen möchten und drücken Sie das „Anrufen“ Symbol, um den Anruf zu starten. Siehe Bild 3.1 Wenn Sie das Adressbuch Symbol drücken, rufen Sie Ihre... - Seite 13 GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.2.2. Monitor Sie sehen eine Liste der Angebundenen Kameras (Außenstationen). Wählen Sie eine aus. Nun wird das Kamerabild der Außenstationen oder eingebundener IP Kameras angezeigt. V.1.0 Seite 13 von 23 © 2015 . All Rights Reserved.
-
Seite 14: Aufnahmen
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.2.3. Aufnahmen Zeigt Ihnen Listen aller angenommenen, verpassten und getätigten Anrufe an. Siehe Bild 3.3 3.1.2.4. Call Center ACHTUNG: Dieser Service ist in Deutschland nicht verfügbar! V.1.0 Seite 14 von 23 © 2015 . All Rights Reserved. -
Seite 15: Sicherheit
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.3. Sicherheit 3.1.3.1. Bereichsstatus 1. Gehen Sie im Hauptmenü auf „Security Interface“ um Einstellungen der Alarmeingänge vorzunehmen. 2. Wählen Sie „Bereichsstatus“ aus. Ihnen wird nun der Status der 6 Alarmeingänge angezeigt. 3. Wählen Sie eine Alarmkanal aus und gehen Sie auf „Einst.“... - Seite 16 GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.3.2. Aufnahmen Drücken Sie „Aufnahmen“ und es werden Alarmzeitpunkt, Alarmkanal und das Ereignis angezeigt. Wenn jeder Kanal einen Alarm hat, wird Lokal für 15 Sekunden ein Alarmsignal ausgegeben und ein Pop-Up Fenster erscheint. V.1.0 Seite 16 von 23 ©...
- Seite 17 GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.3.3. Modus-Einst. Drücken Sie auf „Modus-Einst.“ um den Alarm Modus für verschiedene Modi (Fort-Modus, Da-Mode, Sleep Mode, Custom Mode) einzustellen. Um das Mode Setup aufzurufen müssen Sie das Benutzerpasswort (Standard: 123456) angeben. V.1.0 Seite 17 von 23 ©...
-
Seite 18: Info Suche
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.4. Info Suche Gehen Sie im Hauptmenü auf „Info Suche“. Drücken Sie auf „Info Puliz.“ um eine Liste mit Informationen zu erhalten, die das Gerät von der Zentrale erhält. Diese können Sie sich im Detail ansehen, einzeln löschen oder die Gesamte Liste löschen. - Seite 19 GOLIATH AV-2DI-01 / 2-Draht Innenstation Passwort Gehen Sie auf Passwort um ein neues Benutzerpasswort einzugeben. Sie können auch ein Passwort zum Öffnen der Tür, eines zum Scharf/ Unscharf schalten und ein Anti-Hijack Passwort einstellen. Standardpasswörter: 1. Benutzerpasswort: 123456 2. Türe öffnen: keines Vergeben 3.
- Seite 20 GOLIATH AV-2DI-01 / 2-Draht Innenstation Display Gehen Sie auf „Display“ um die Helligkeit des Bildschirms einzustellen. Klingel Gehen Sie auf Ring um die Lautstärke der Klingel und des Alarms einzustellen. Gesprächszeiten Einstellen Gehen Sie auf Talk, um die Klingel-, Gesprächs- und Videozeit einzustellen.
- Seite 21 GOLIATH AV-2DI-01 / 2-Draht Innenstation Lokale IPC (Lokale IP Kamera) Gehen Sie auf Lokale IPC, um eine IP Kamera anzubinden. Geben Sie den Kamera Namen, die IP der Kamera, sowie Benutzername und Passwort an. Bestätigen Sie mit „Save“ Wenn Sie auf dem Hauptbildschirm auf „Video talk“ gehen, sehen Sie das Bild der Kamera.
-
Seite 22: Einleitung
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.1.5.2. Project Settings Gehen Sie auf „Project Settings“. Diese Einstellungen sind nur für Installateure. Das Passwort lautet: 002236 Siehe Punkt 2.5. Konfiguration 3.1.5.3. Einleitung Gehen Sie auf „Einleitung“ um einen Überblick über das Produkt zu erhalten und Probleme die möglicherweise während der Benutzung auftreten. -
Seite 23: Bildschirm Kalibrieren
GOLIATH AV-2DI-01 / 2-Draht Innenstation 3.4. Bildschirm Kalibrieren Der Bildschirm ist ab Werk kalibriert. Wenn Sie Ihn neu Kalibrieren möchten drücken Sie den „Tür Öffnen“ und den „Menü“ Button gleichzeitig um das Kalibrierungsmenü zu öffnen. 4. Technische Daten V.1.0 Seite 23 von 23 ©...
