Türstation
Türstation
Hinweis: Die Stromversorgung ist sowohl über einen 12V DC Trafo als auch über
Batterien möglich. Sie sollten nicht beide Möglichkeiten zur selben Zeit nutzen. Sie
können sich das Kamerabild nur anzeigen lassen, wenn Sie die Außenstation mit 12V DC
betreiben. Einige Funktionen, wie das anzeigen des Kamerabildes oder die
Hintergrundbeleuchtung der Klingeltaste sind nicht verfügbar wenn Sie das Gerät mit
Batterien betreiben.

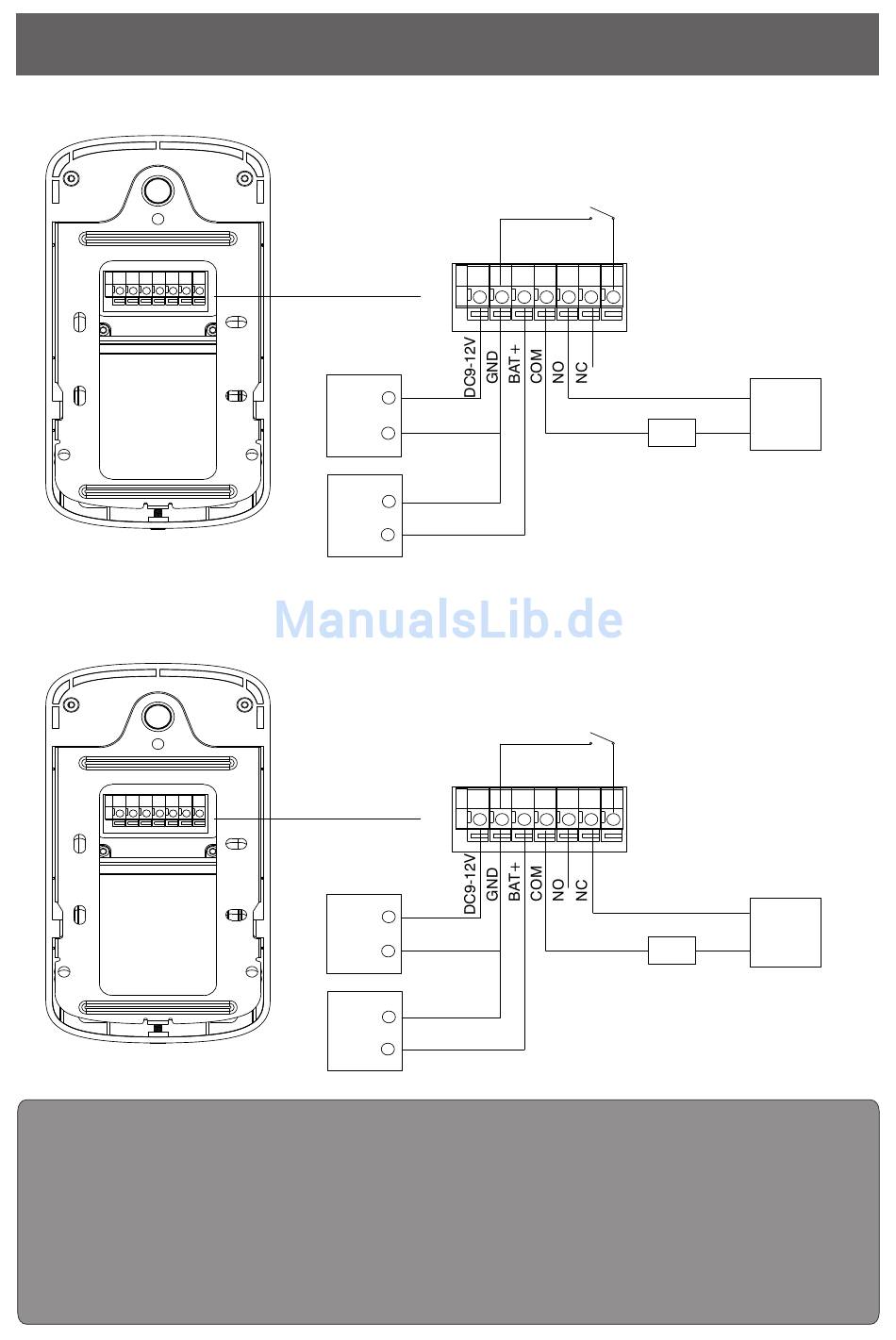

Schaltplan Türstation
Bsp. Verkabelung
DC9-12V
GND
Stromversorgung
GND
BAT+
Notstrom
Bsp Verkabelung 2
DC9-12V
GND
Stromversorgung
GND
BAT+
Notstrom
-6-
EX-BUT
+
-
-
+
Strom für
Türöffner
max. Output 1A
EX-BUT
+
-
-
+
Strom für
Türöffner
max. Output 1A
Türschloss
Türschloss
