Goliath IS-2DA-01 / 2-Draht Außenstation
2. Montage
2.1.
Teile für die Montage
Vergewissern Sie sich, dass in Ihrer Sendung alle unten angegebenen
Montageteile enthalten sind.
Bezeichnung
M3 x 5 Schraube
M3 x 8 Schraube
Dübel 6 x 30 mm
Montage Unterputz (benötigt Unterputzdose IS-VTZ10)
2.2.
Hinweis: Für die Befestigung der Außenstation an der Unterputzdose
können Sie beide Schraubenarten verwenden (M3 x 5 UND M3 x 8)

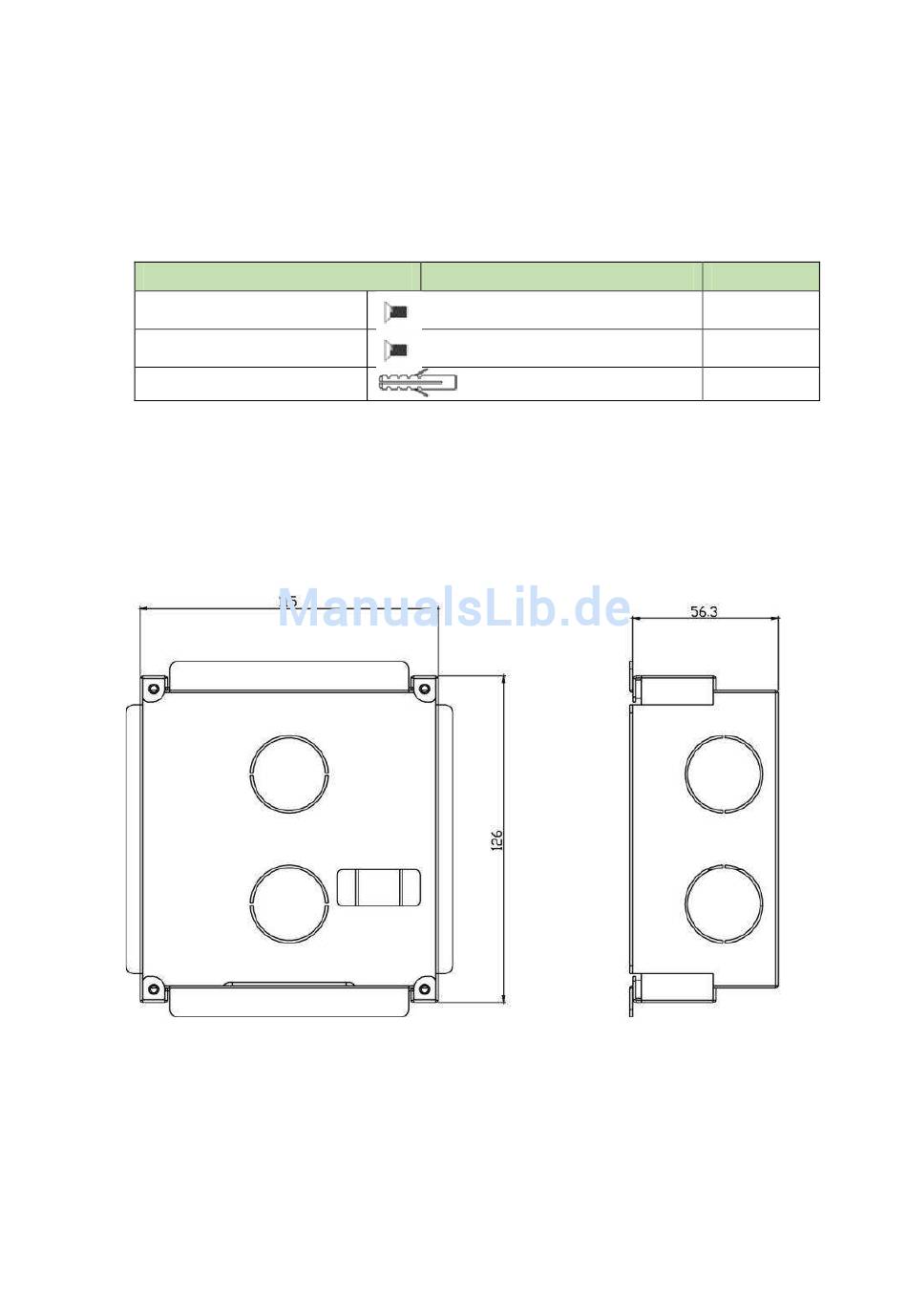

Schritt 1: Bohren Sie ein Loch in die Wand mit den Abmessungen
117 x 128 x 80 mm
Schritt 2: Drücken Sie die Unterputzdose in die Wand bis die
überstehenden Flächen an der Wand aufliegen. Zur Befestigung der Dose
in der Wand benutzen Sie am besten Schnellbaumörtel oder ähnliches.
V.1.0
© 2016
IhrSchutz24 e.K. All Rights Reserved.
Anzahl
4
4
6
