Goliath IS-2DA-01 / 2-Draht Außenstation
2.4.

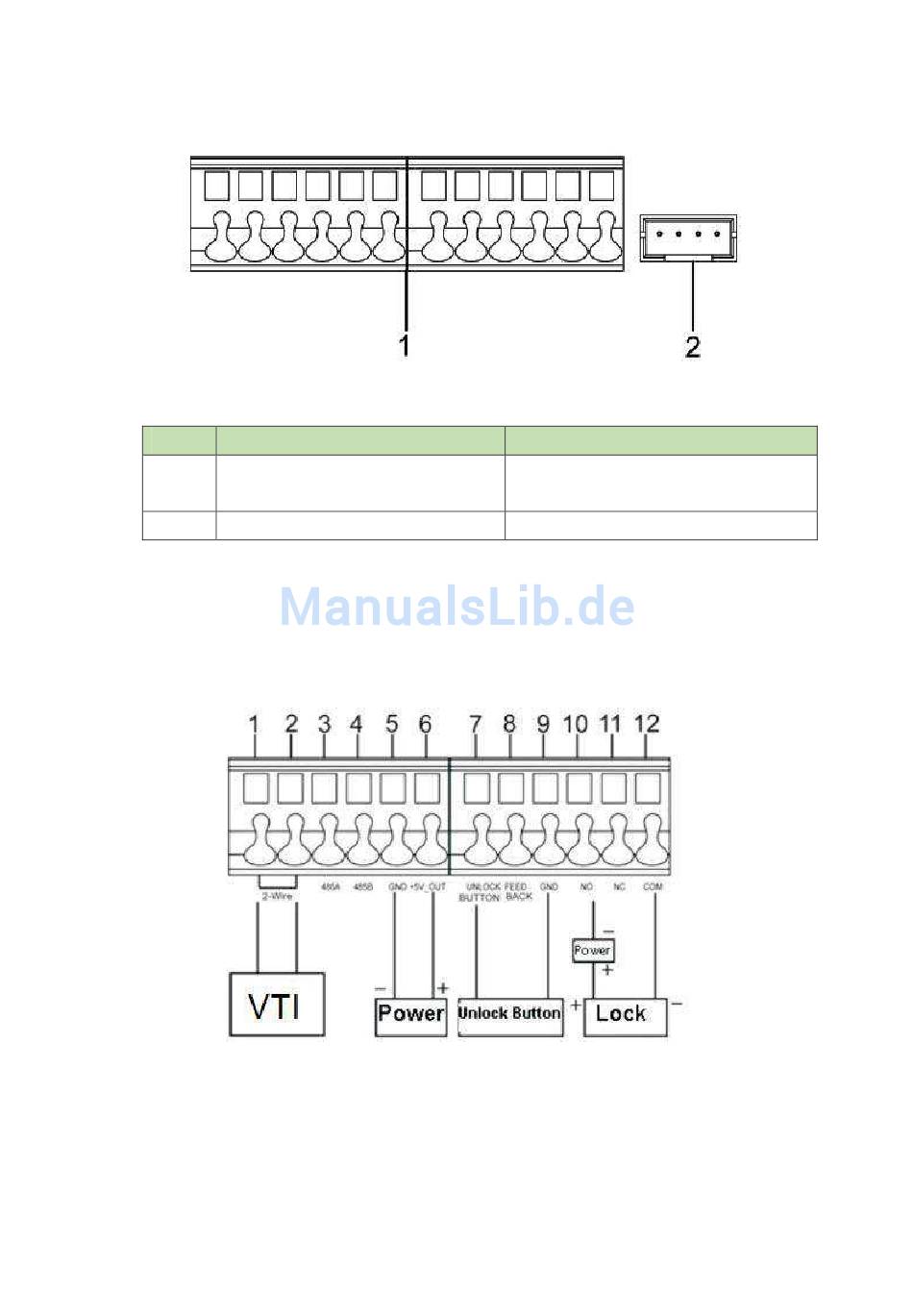

Verkabelung
Nr.
Name
1
Benutzeranschluss
2
Projektanschluss
HINWEIS: Bitte beachten Sie auch das Label auf der Rückseite des
Gerätes
2.4.1. Schaltplan für elektrisches Schloss
Wenn die Außenstation mit einem elektrischen Schloss verbunden
wird, muss das Minus-Kabel an „COM" Anschluss (Nr. 12) und das
Plus-Kabel an den „NO" Anschluss (Nr. 10) angebunden werden.
V.1.0
© 2016
IhrSchutz24 e.K. All Rights Reserved.
Beschreibung
Anschlüsse für Türschloss,
Strom, Innenstationen usw.
Nur für Installateure
Seite 12 von 26
