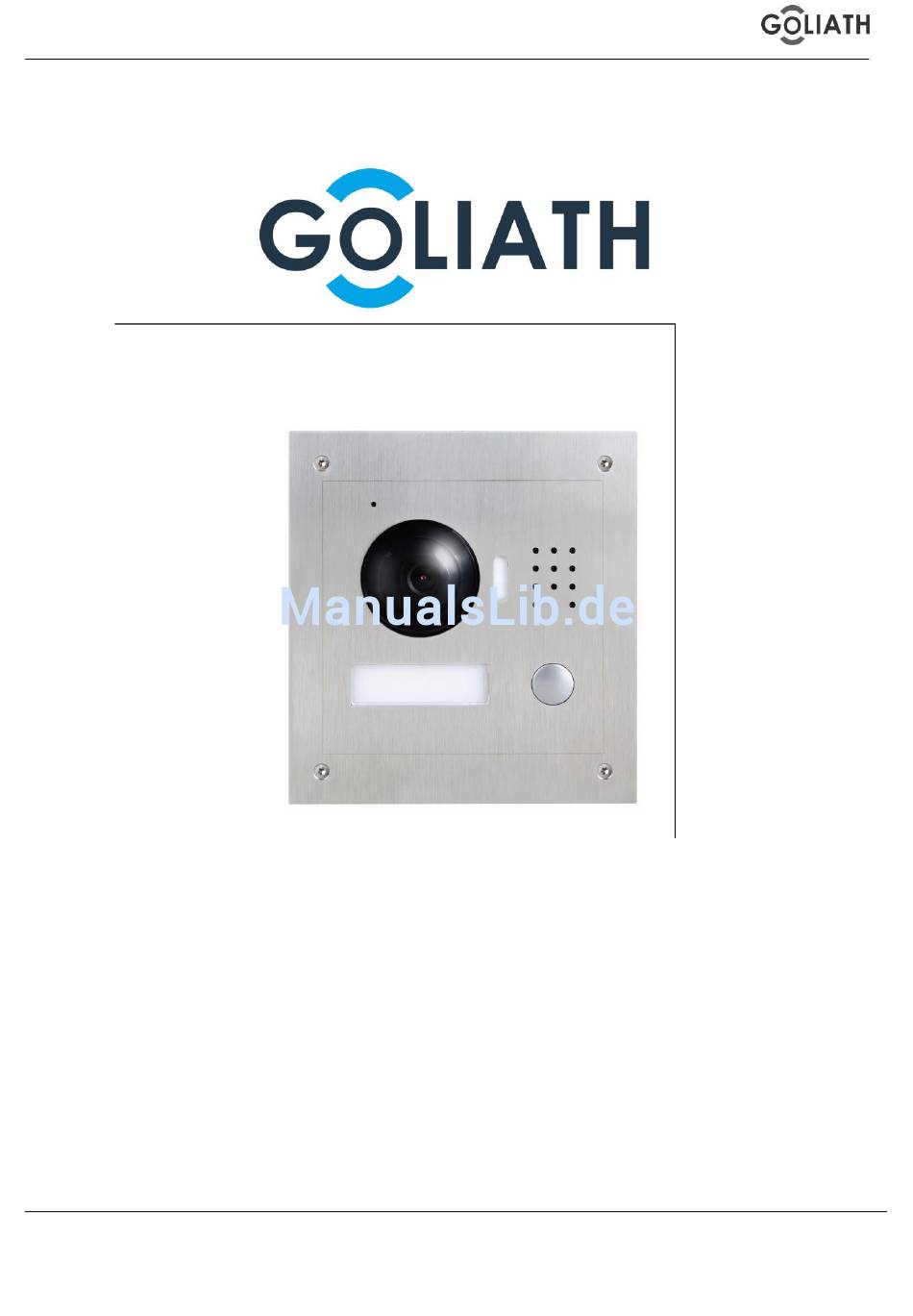

- Seite 1 VTA02-Serie VTA02-Serie Systemhandbuch V1.0.0 Systemhandbuch V1.0.0...
-
Seite 2: Inhaltsverzeichnis
VTA02-Serie Inhaltsverzeichnis Sicherheitsmaßnahmen ……………….…………………………………….. Eigenschaften und Funktionen Modelliste .…….……………………………………………… Abmessungen ...……………………………………………… Vorderseite ..…………………………………………………. Rückseite ...…………………………………………………… Installationsbeispiele 2 Innenstationen + 1 Außenstation ………………………… 3 Innenstationen + 2 Außenstationen ...…………………… Montage Aufputzrahmen (AV-VTZ11) .……………………………….. 10-11 Unterputzdose (AV-VTZ10) ..………………………….. 12-13 Verkabelung Verdrahtung ………………………………………………….. - Seite 3 VTA02-Serie Nützliche Informationen Überwachung ………………………………………………… Türöffner Funktion …………………………………………… Lichtausgleich ………………………………………………... Vandalismusschutz ………………………………………….. Backup widerherstellen …………………………………..Zurücksetzen auf die Werkseinstellungen ......Häufig gestellte Frage ………………………………………………………... Technische Daten …………………………………………………………….. Kabelspezifikationen …………………………………………………………. Notizen ....…………………………………………………………….. Systemhandbuch V1.0.0...
-
Seite 4: Sicherheitsmaßnahmen
Brand- oder Stromschlaggefahr. Hinweis Diese Bedienungsanleitung dient nur als Referenz. Alle hier vorkommenden Designs und Software können ohne vorherige schriftliche Ankündigung geändert werden. Alle eingetragenen Marken sind Eigentum ihrer jeweiligen Inhaber. www.goliath-intercom.de für weitere Details. Systemhandbuch V1.0.0... -
Seite 5: Eigenschaften Und Funktionen
VTA02-Serie 2. Eigenschaften und Funktionen Modellliste Gehäuse- Tastentyp Türöffner Modul Modell Farbe RFID Material nicht AV-VTA02-1 Edelstahl Mechanisch Silber eingebaut vorhanden Abmessungen Bevor Sie die Außenstation installieren, stellen Sie bitte sicher dass Sie die Abmessungen kennen und die richtige Installationsmethode auswählen. -
Seite 6: Vorderseite

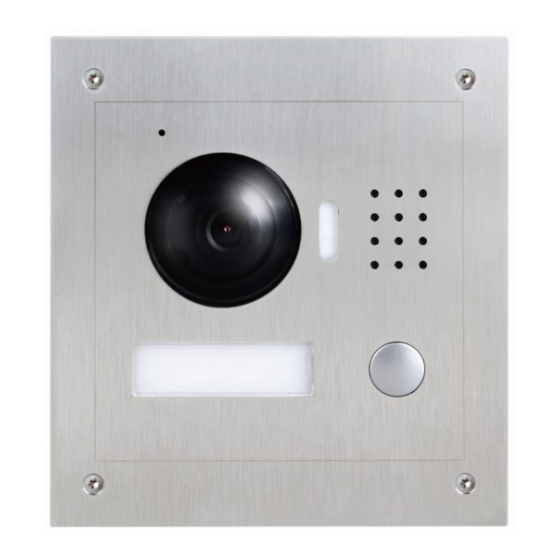

VTA02-Serie Vorderseite Bezeichnung Beschreibung Mikrofon Audio-Eingang. Dient zur Überwachung des entsprechenden Kamera Türbereiches. LED-Licht geht während eines Anrufs an, wenn die LED-Licht Umgebung nicht genug Licht aufweist. Lichtausgleich Lautsprecher Audio-Ausgang. Namensschild Beleuchtetes Namenschild Taste Klingeltaste Systemhandbuch V1.0.0... -
Seite 7: Rückseite
VTA02-Serie Rückseite Bezeichnung Beschreibung Justierung des Bestimmen Sie den Kamerawinkel. Kamerawinkels Sabotagekontakt Bei Manipulation wird ein Alarm ausgelöst. Netzwerk-Port Über Wandler (RJ45 Verbindungskabel) das Netzwerkkabel anschließen. Acces-Port Verbindung für Türschloss, Türsensor und Türöffner- Taste. Systemhandbuch V1.0.0... -
Seite 8: Installationsbeispiele
VTA02-Serie 3. Installationsbeispiele 2 Innenstationen + 1 Außenstation Systemhandbuch V1.0.0... -
Seite 9: Innenstationen + 2 Außenstationen
VTA02-Serie 3 Innenstationen + 2 Außenstationen Systemhandbuch V1.0.0... -
Seite 10: Montage
VTA02-Serie 3. Montage Aufputzrahmen (AV-VTZ11) Bevor Sie die Türstation installieren, vergewissern Sie sich, dass sich in der beiliegenden Tüte alle Schrauben wie unten beschrieben befinden. Bezeichnung Menge Abbildung M3×6 Hex Schlitzschraube M3×8 Kreuzschlitzschraube ST3×18 Kreuzschlitzschraube 6×30mm Dübel Hinweis: M3x6 oder M3x8 – beide Schraubenarten passen. - Seite 11 VTA02-Serie Montageanleitung (AV-VTZ11) Schritt 1: Montieren Sie die Metallhalterung an die Wand, befestigen Sie diese mit Hilfe der Schrauben (ST3 × 18 Kreuzschlitz). Schritt 2: Richten Sie das Gerät auf der Metallhalterung auf die Schraubenlöcher. Schrauben Sie die Schrauben (M3 × 8-Kreuzschlitz) in die entsprechenden Löcher und befestigen Sie das Gerät auf den Aufputzrahmen.
-
Seite 12: Unterputzdose (Av-Vtz10)
VTA02-Serie Unterputzdose (AV-VTZ10) Bevor Sie die Türstation installieren, vergewissern Sie sich, dass sich in der beiliegenden Tüte alle Schrauben wie unten beschrieben befinden. Abbildung Bezeichnung Menge M3×6 Hex Schlitzschraube M3×8 Kreuzschlitzschraube Hinweis: M3x6 oder M3x8 – beide Schraubenarten passen. Abmessungen (AV-VTZ10) - Seite 13 VTA02-Serie Montageanleitung (AV-VTZ10) Schritt 1: Bohren Sie ein Loch in die Wand mit den Maßen 117*128*58(mm). Schritt 2: Drücken Sie die Unterputzdose in die Wand rein, bis alle vier Schraubenlöcher die Wand berühren. (Für die Befestigung der Dose sollten Sie am besten Schnellbaumörtel oder ähnliches verwenden.) Siehe Abbildung 2- 6.
-
Seite 14: Verkabelung
VTA02-Serie 5. Verkabelung Verdrahtung Bezeichnung Beschreibung Netzwerk-Port Mit Wandler das Netzwerkkabel anschließen (RJ45 Verbindungskabel). Stromversorgung, Verbindung zum Schloss, Acces-Port Türsensor und Türöffner-Taste. Systemhandbuch V1.0.0... -
Seite 15: Elektrisch Gesteuertes Türschloss
VTA02-Serie Elektrisch gesteuertes Türschloss Wenn die Türstation mit einem elektrisch gesteuerten Türschloss verbunden wird, bedeutet dies, dass das positive Ende des elektronisch gesteuerten Türschlosses an „NO“ der Türstation (Benutzer-Port 10), während sein negatives Ende an „COM“ der Türstation (Benutzer-Port 12) angeschlossen wird. -
Seite 16: Elektromagnetisches Türschloss
VTA02-Serie Elektromagnetisches Türschloss Wenn die Türstation mit einem elektromagnetischen Türschloss verbunden wird, bedeutet dies, dass das positive Ende des elektromagnetischen Türschlosses an „NC“ der Türstation (Benutzer-Port 11), während sein negatives Ende an „COM“ der Türstation (Benutzer-Port 12) angeschlossen wird. Wenn die Türstation mit einem Türsensor im elektromagnetischen Türschloss verbunden wird, wird das eine Ende des Türsensors an „FEEDBACK“... -
Seite 17: Konfiguration
VTA02-Serie 6. Konfiguration Hinweise: Vor der Fehlersuche muss das Personal mit der Installation, Verdrahtung und Nutzung des Gerätes vertraut sein. Vor der Fehlersuche, prüfen Sie die Verdrahtung auf mögliche Kurzschlüsse oder Unterbrechungen. Erst nachdem ein Fachmann die Schaltung für normal befunden hat, schließen Sie das Gerät an eine Stromquelle an. - Seite 18 VTA02-Serie Schritt 4: Systemkonfig > Lokale Einstellungen Stellen Sie alles wie auf der Abbildung 3- 2 ein. Abb. 3- 2 Schritt 5: Systemkonfig > Systemzeit Klicken Sie auf Syncgr. Mit PC um die Zeit der Außenstation mit der Zeit Ihres PCs zu synchronisieren.
-
Seite 19: Web Interface
VTA02-Serie 7 WEB Interface In diesem Kapitel wird das WEB Interface der Außenstation und seine Einstellungsmöglichkeiten vorgestellt. Lokale Einstellungen Bezeichnung Beschreibung Einstellen des Videoformats der Kamera. u.a.: WVGA und D1. Videoformat WVGA-Auflösung ist 800×480; D1-Auflösung ist 704×576. Gerätetyp festsetzen. Gerätetyp Framerate NTSC: 30 Bps, PAL: 25 Bps. -
Seite 20: A Und C Manager
VTA02-Serie A&C Manager Bezeichnung Beschreibung Zeit zwischen der aktuellen und der nächsten Türöffnung, in Entriegel-Intervall Sekunden Einstellen, für wie viele Sekunden die Tür offen bleibt, in Entriegel-Zeitspanne Sekunden Türsensor Setzen Sie eine Zeit in Sekunden, wenn die Tür länger offen bleibt Zeitüberprüfung... -
Seite 21: Lan Einstellungen
VTA02-Serie LAN Einstellungen Hier können Sie die Gruppenanruf Funktion aktivieren, diese muss bei mehreren Innenstationen unbedingt aktiviert werden. Bitte sonst nichts ändern. Videostationenverwaltung > Vorsicht, siehe Hinweis! Hier können Sie die Videostation-Informationen sehen und ändern. Innenstation hinzufügen > Vorsicht, siehe Hinweis! Hinweis: Fügen Sie hier keine Geräte hinzu! -
Seite 22: Netzwerkeinstellungen
VTA02-Serie Netzwerkeinstellungen Hier können Sie die IP-Adresse der Türstation, die Subnetzmaske und die Standard-Gateway eintragen. P2P / QR Code Scan Einfach scannen - schon findet Ihr mobiles Gerät Ihre IP-Außenstation automatisch und richtet es mit allen Einstellungen ein. Schritt 1: P2P Aktivieren und den Server Typ richtig setzten, sobald der Status Online ist können Sie mit der App iDMSS Plus (iOS) -
Seite 23: Videoeinstellungen
VTA02-Serie Videoeinstellungen Hier können Sie die Bildeinstellungen und die Lautstärken anpassen. Über diese Oberfläche können Sie direkt Live Bilder der Kamera Hinweis: sehen und auch über das Internet die Tür entriegeln, klicken Sie dafür auf „opendoor“. Benutzerverwaltung Nur wenn Sie sich als Admin angemeldet haben, können Sie hier Benutzer hinzufügen, bearbeiten, löschen und Benutzerinformationen sehen. -
Seite 24: Anrufer Übersicht
VTA02-Serie Anrufer Übersicht Hier können Sie den Anruf-Verlauf der Türstation sehen. Es können bis zu 1024 Einträge gespeichert werden. Videostation Status Hier können Sie den Verbindungsstatus von Videostationen sehen. Neustart und Abmeldung Hier können Sie die Außenstation neu starten oder sich abmelden. -
Seite 25: Nützliche Informationen
VTA02-Serie 8. Nützliche Informationen Überwachung Sowohl VTS als auch Videostationen sind in der Lage, die Türstation zu überwachen, indem die Kamera aktiviert wird, um die lokale Umgebung aufzuzeichnen. Türöffner-Funktion Von der Innenstation, WEB-Interface oder App möglich. Lichtausgleich In dunklen Umgebungen oder bei Nacht passt sich die Türstation automatisch den Lichtverhältnissen an. -
Seite 26: Häufig Gestellte Frage
VTA02-Serie 9. Häufig gestellte Fragen 1. F: Ich habe die Ruftaste betätigt, die LED ist angegangen, aber die Türstation hat keinen Anruf gestartet? A: Bitte überprüfen Sie Ihre Vorgehensweise. F: Wie beende ich das Gespräch, während ich im Gespräch bin? A: Drücken Sie die Taste auf der Türstation. -
Seite 27: Technische Daten
VTA02-Serie 10. Technische Daten Modell AV-VTA02-1 Hauptprozessor Embedded micro processor System Betriebssystem Linux-Betriebssystem Video H.264 Komprimierungs- Video standard Megapixel CMOS HD Kamera Eingang/Sensor wird unterstützt Nachtsicht Eingebautes Mikrofon Eingabe Audio Eingebauter Lautsprecher Ausgabe Sprechen Unterstützt bidirektionale Gespräche Eingabe mit einer Taste... -
Seite 28: Kabelspezifikationen
VTA02-Serie 11. Kabelspezifikationen Die max. Entfernung des LAN Kabels: mit PoE: max. 50 Meter ohne PoE: max. 90 Meter Hinweis: Die Verkabelung mit LAN Kabeln ist kaskadierbar, d.h. es kann z.B. nach einer Entfernung von 90 Metern ein Switch installiert werden und die Strecke damit verlängert werden. -
Seite 29: Notizen
VTA02-Serie 12. Notizen Systemhandbuch V1.0.0... - Seite 30 VTA02-Serie Kontakt IP-Video-Türsprechanlagen GOLIATH-Intercom Avaloid GmbH Elisabeth-Selbert-Straße 19b 40764 Langenfeld, Germany Telefon: +49 (0) 211 - 22 97 59 0 (Mo. - Fr. 10:00 - 17:30) Telefax: +49 (0) 211 - 22 97 59 29 www.goliath-intercom.de Alle Texte, Bilder und weiter hier veröffentlichten Informationen unterliegen dem Urheberrecht des Anbieters, soweit nicht Urheberrechte Dritter bestehen.
