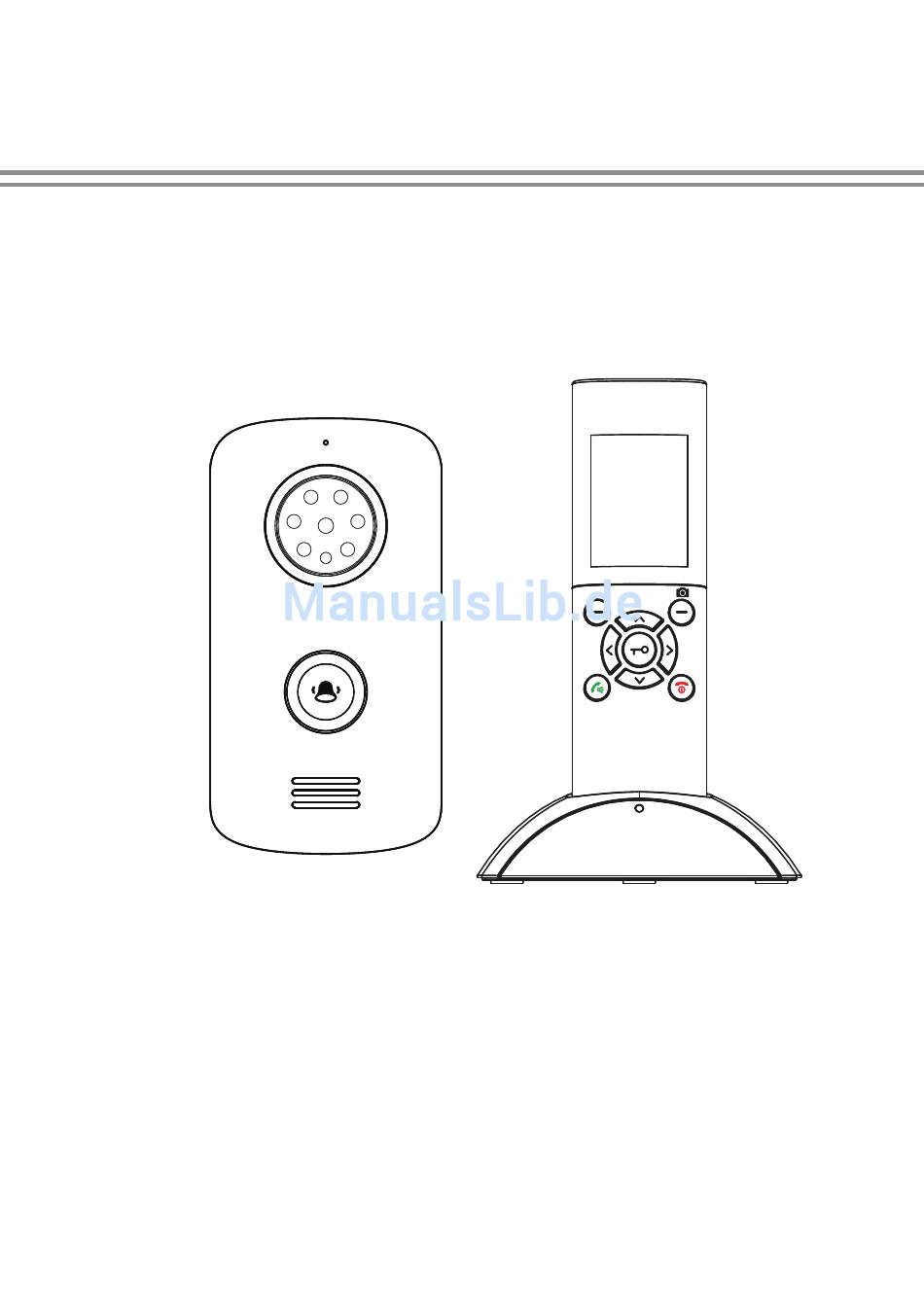

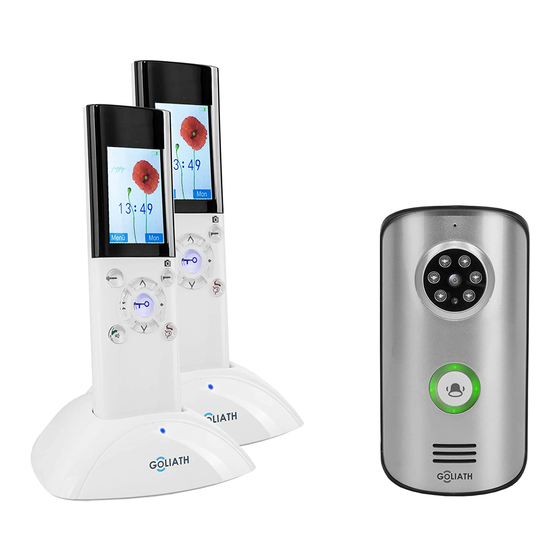

- Seite 1 Funk Videotürsprechanlage Bedienungsanleitung Türstation Mobile Innenstation...
- Seite 3 Anmerkung Bitte folgen Sie den Anweisungen dieser Bedienungsanleitung, um eine korrekte Installation zu gewährleisten. Sollten Sie irgendwelche Zweifel haben, zögern Sie nicht sich an unseren Kundenservice zu wenden. Änderungen der Bedienungsanleitung können jederzeit und ohne vorherige Ankündigung geschehen. Diese Bedienungsanleitung dient lediglich als Referenz.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Produkt Details............1 Lieferumfang ............2 Aufbau ..............3 Batterie einsetzen ............4 Aufbau Innenstation..........5 Schaltplan Türstation..........6 Einstellungen............8 Verbindung Außen- /Innenstation ......16 Anwendung ............18 Technische Daten...........20 Hinweise ..............22... -
Seite 5: Produkt Details
Produkt Details 2.4" TFT LCD display Bildschirmauflösung: 320x240, bei 15 Bildern pro Sekunde Weitwinkelobjektiv und IR LEDs für Nachtsicht Lange Standbyzeit der Außenkamera (Batterie oder DC 12V) Wasserdichte Türkamera mit Schutzklasse IP55 Mobile Innenstation mit integriertem Lautsprecher und Mikrofon Videotürsprechanlage, Bildspeicherfunktion, Funk Türöffner und Sabotagealarm Einstellbare Bildschirmhelligkeit und Gesprächslautstärke Unterstützt bis zu 2 Außenstationen und 2 mobile Innenstationen Außerhalb geschlossener Räume eine Übertragungsreichweite bis zu 280 m... -
Seite 6: Teile Der Außenstation
Lieferumfang Package Content Kontrollieren Sie den Inhalt Ihres Pakets, sobald Sie es geöffnet haben. Sollten Teile fehlen, nehmen Sie bitte sofort Kontakt mit dem Verkäufer auf. Teile der Außenstation Kabelabdeckung Wandhalterung Außenstation Batterieabdeckung Funk Videotürsprechanlage Bedienungsanleitung Außenstation Innenstation Schrauben Bedienungsanleitung Dübel Teile der Innenstation Basisstation... -
Seite 7: Aufbau
Aufbau Türstation Mikrofon IR LED Kamera Lichtsensor Klingelknopf Lautsprecher Innenstation LCD Display Speaker Navigations Knöpfe Menü/ Select Monitor Knopf Knopf Annehmen Ablehnen/ Auflegen Batterie- abdeckung Tür öffnen Mikrofon Anschlüsse für Ladestation Basisstation Anschlüsse zum Laden... -
Seite 8: Batterie Einsetzen
Batterien Einsetzen Mobilteil der Innenstation Die wiederaufladbare Lithium Batterie (3,7V 1100mA) ist im Lieferumfang enthalten. Bitte setzten Sie die Batterie vor der ersten Nutzung ein. Lithium Batterie Batteriefach Batteriefachabdeckung 2. Setzten Sie die Batterie ein. Achten Sie auf + und - Pol 3. -
Seite 9: Aufbau Innenstation
1. Bauen Sie 2 1,5V LR14 Größe C (Nicht mitgeliefert) ein oder verbinden Sie die Außenstation mit einem 12V Netzteil 2. Schrauben Sie die Batteriefachabdeckung mit 4 Schrauben fest. Schrauben Batteriefachabdeckung Batterien Aufbau Innenstation Innenstation Stellen Sie das Mobilteil in die Basisstation und schließen Sie diese mit dem mitgelieferten Netzteil an den Strom an. -
Seite 10: Schaltplan Türstation
Schaltplan Türstation Bsp. Verkabelung EX-BUT DC9-12V Türschloss Strom für Türöffner Stromversorgung max. Output 1A BAT+ Türstation Notstrom Bsp Verkabelung 2 EX-BUT DC9-12V Türschloss Strom für Türöffner Stromversorgung max. Output 1A BAT+ Türstation Notstrom Hinweis: Die Stromversorgung ist sowohl über einen 12V DC Trafo als auch über Batterien möglich. - Seite 11 Türstation 1. Nach dem anbringen der Kabel, biegen Sie diese in die vorgesehenen Aussparungen und befestigen Sie die Abdeckung mit den mitgelieferten Schrauben. Kabelabdeckung Kabel 2. Suchen Sie eine geeignete Stelle für die Türstation. Beachten Sie dabei die Höhe, damit Sie Besucher richtig sehen können.
-
Seite 12: Einstellungen
Installation Einstellungen Ein- /Ausschalten Um das Mobilteil einzuschalten halten Sie die Taste gerückt. Um das Mobilteil auszuschalten halten Sie die Taste gerückt. Wenn Sie das Mobilteil einschalten wird Ihnen folgender Bildschirm angezeigt.: 1 5 : 3 6 Hinweis: Wenn die Batteriestatus des Mobilteils unzureichen ist, wird Ihnenfogendes Symbol angezeigt und Sie hören einen Warnton. -
Seite 13: Helligkeit
1. Lautstärke ________ Diese Funktion erlaubt es Ihnen die Gesprächslautstärke in 9 Stufen einzustellen. 1. Drücken Sie oder um das Menü „Volume“ aufzurufen. Auswählen mit 2. Drücken Sie oder um die gewünschte Lautstärke einzustellen. Jedes mal wenn Sie die Lautstärke ändern, erklingt ein Ton in der gewählten Lautstärke. 3. - Seite 14 Hinweis: Sie können auch im Startbildschirm benutzen, um die Helligkeit des Bildschirms einzustellen. 3. Klingelton Immer wenn Sie eine Taste auf dem Mobilteil drücken erklingt ein Ton der den Tastendruck bestätigt. Drücken Sie eine falsche Taste, wird das durch einen Warnton angezeigt.
- Seite 15 1. Drücken Sie oder um das „Ringtone“ Menü auszuwählen. Auswählen mit 2. Drücken Sie oder um den gewünschten Klingelton auszuwählen. Jedes mal wenn Sie einen neuen Klingelton auswählen, wird dieser abgespielt. 3. Drücken Sie unterhalb von Select um Ihre Einstellungen zu speichern. 5.
-
Seite 16: Uhrzeit Und Datum
6. Snapshots anzeigen 001/100 2015-05-25 Sie können Sich in diesem Menü die aufgenommenen Bilder anzeigen lassen und diese, wenn Sie es möchten, löschen. 1. Drücken Sie oder um das Menü „Show Snap“ auszuwählen. Auswählen 2. Mit bzw. wählen Sie das nächste oder das vorherige Bild aus. Wollen Sie ein Bild löschen drücken Sie unter dem Symbol . - Seite 17 1. Drücken Sie oder um das Menü „Date&Time“ auszuwählen. Auswählen 2. Mit bzw. wählen Sie aus, was Sie einstellen möchten. Mit bzw. ändern Sie die Einstellung. 3. Drücken Sie unterhalb von Select um Ihre Einstellungen zu speichern. Hinweis: 1. Das Zeitformat ist in 24h, das Datum hat die Form JJJJ-MM-TT 2.
- Seite 18 4. Wenn Sie die Zeit zum öffnen der Türe einstellen wollen drücken Sie bzw. um „Ring Time“ auszuwählen. Drücken Sie dann bzw. um die Zeit einzustellen 5. Drücken Sie unterhalb von Select um Ihre Einstellungen zu speichern. Hinweis: Wenn Sie 2 Innenstationen verwenden, sollten diese auch die gleichen Einstellungen haben.
-
Seite 19: Werkseinstellungen
10. Version 1.0.0 20150731 Drücken Sie oder um das Menü „Version“ auszuwählen. Außwählen mit Sie können hier die Softwareversion des Gerätes sehen. 11. Werkseinstellungen Diese Funktion ermöglicht es Ihnen das Gerät auf Werkseinstellungen zu setzten Drücken Sie um das Menü „Default Set.“ auszuwählen. Auswählen 2. -
Seite 20: Verbinden Von Tür- Und Innenstation
Verbinden von Tür- und Innenstation Registrieren 1. Drücken Sie mit einem Schraubenzieher für 3 Sekunden auf den Knopf oberhalb des Symbols . Sie hören einen Ton zur Bestätigung und das Licht des Klingelknopfes geht an. Drücken Sie dann unterhalb von „Menu“ am Mobilteil und wählen Sie das Menü „Register“... -
Seite 21: Energiesparmodus
√ 3. Wenn Sie eine registrierte Türstation löschen möchten, drücken Sie unterhalb des Symbols . Sie müssen das löschen bestätigen, indem Sie unterhalb des kleinen Hakens drücken. Wenn Sie unterhalb von drücken kommen Sie ins vorherige Menü Hinweis: 1. Die Registrierung der Türstation kann bis zu 60 s dauern. 2. -
Seite 22: Sabotage Alarm
Anwendung Kamerabild anzeigen Über die Monitor Funktion wird das Kamerabild der Türstation auf dem Mobilteil der Innenstation angezeigt. 1. Im Standby Modus drücken Soe unterhalb von „Mon“. 2. Wenn Sie nur eine Türstation angeschlossen haben wird Ihnen automatisch das Kamerabild der Station angezeigt. 3. -
Seite 23: Tür Öffnen
Hinweis: 1. Die Klingelzeit kann bis zu 15 Sekunden betragen. 2. Das Gespräch kann bis zu 45 Sekunden dauern. Nach 45 Sekunden wird das Gespräch automatisch beendet. Tür öffnen Während eines Gesprächs oder wenn das Kamerabild angezeigt wird drücken um die Tür zu öffnen Beleuchtung 1. -
Seite 24: Technische Daten
Technische Daten Detail Artikel Türstation Sendefrequenzbereich 2.4GHz - 2.4835GHz 2.0Mbps Datenrate Sendeleistung 19dBm（TYP） GFSK Modulationstyp Außen:≥260m, Innen: 50m Übertragungsreichweite Color CMOS Image sensor Bildsensor Komprimierung H.264 640 480 Auflösung Auto Weißabgleich 120° Sichtwinkel 6 LEDs Leistungsbedarf (+9V-12V)+5%/ 2 LR14(C),1.5V batteries 500mA Max(Cells) Stromverbrauch 200mA Max(+12 V DC) - Seite 25 Technische Daten Artikel Detail Mobilteil Innenstation Sendefrequenzbereich 2.4GHz - 2.4835GHz Monitor 2.4” Color LCD 2Mbps Datenrate Empfangsempfindlichkeit -85dBm Demodulations Typ GFSK 320X240(RGB) LCD Auflösung Sendeleistung 19dBm（TYP） Leistungsbedarf BL-5C, 3.7V ,1100mA(lithium battery) Stromverbrauch 400mA Max Betriebstemperatur -10℃～+55℃ Betriebsfeuchtigkeit 20%～90% Indoor Monitor:51 152 19.5mm Abmessungen (H B T) Charger base:123.5 119 37.5mm Anzahl unterstützter Türstationen...
-
Seite 26: Wartung Des Gerätes
Hinweise Wartung des Gerätes 1. Versuchen Sie das berühren des Bildschirms zu vermeiden. Nutzen Sie nur trockene weiche Stoffe zum reinigen. 2. Entfernen Sie die Batterie bevor Sie die Innenstation reinigen. 3. Wenn sich hartnäckige Verschmutzungen auf der Oberfläche befinden, entfernen Sie diese mit einem weichen, feuchten Tuch und wischen Sie trocken nach.
