AV-2DA-Serie
2.4.

Verkabelung

Nr. Name
1 Benutzeranschluss
2 Projektanschluss
HINWEIS: Bitte beachten Sie auch das Label auf der Rückseite des
Gerätes

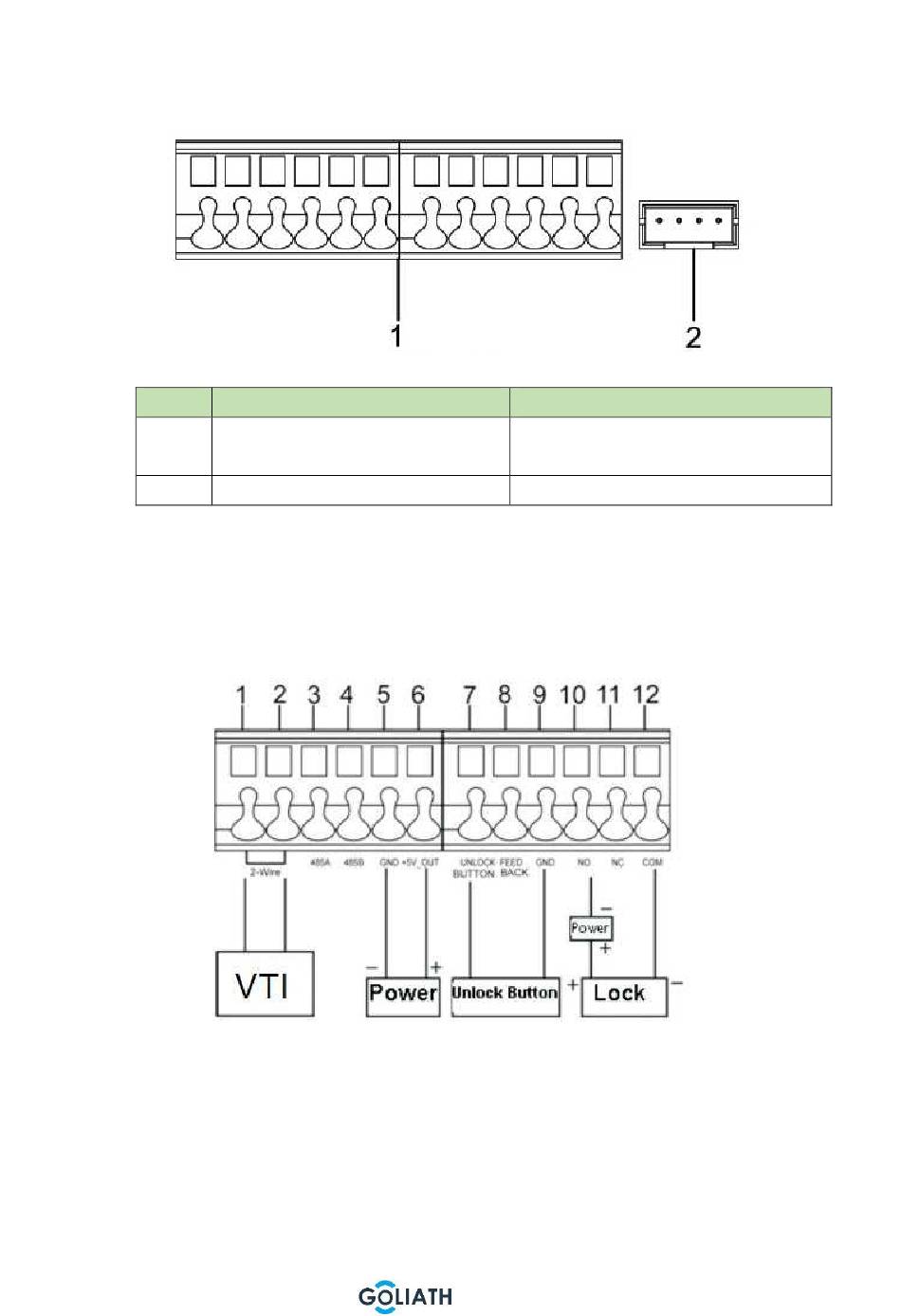

2.4.1. Schaltplan für normal offene Relaisanbindung
Wenn die Außenstation mit einem elektrischen Schloss verbunden
wird, muss das Minus-Kabel an „COM" Anschluss (Nr. 12) und das
Plus-Kabel an den „NO" Anschluss (Nr. 10) angebunden werden.
Wenn die Außenstation mit einem Taster zum öffnen verbunden
werden soll, muss ein Ende mit „UNLOCK BUTTON" (Nr. 7)
V 1.0
© 2015 All Rights Reserved.
Benutzerhandbuch
Beschreibung
Anschlüsse für Türschloss,
Strom, Innenstationen usw.
Herstellerzugang
Seite 11 von 25
