- Seite 1 Goliath IS-2DA-01 / 2-Draht Außenstation Benutzerhandbuch 2-Draht Außenstation IS-2DA-01 Seite 1 von 26 V.1.0 © 2016 IhrSchutz24 e.K. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Goliath IS-2DA-01 / 2-Draht Außenstation Inhaltsverzeichnis Sicherheitshinweise und Informationen………………………… 3 1. Produktübersicht………………………………………………………. 4 1.1. Modellliste……………………………………………………………… 4 1.2. Aufbau…….…………………………………………………………….. 5 1.3. System….………………………………………………………………… 7 2. Montage……………………………………………………………………. 8 2.1. Teile für die Montage…..………………………………………….8 2.2. Montage Unterputz………………………………………………… 8 2.3. Montage Aufputz……………………………………………………. 9 2.4. Verkabelung…………………………………………………………… 11 3. -
Seite 3: Sicherheitshinweise Und Informationen
Goliath IS-2DA-01 / 2-Draht Außenstation Wichtige Sicherheitshinweise und Informationen Bitte lesen Sie sich die Hinweise und Informationen aufmerksam durch, bevor Sie das Gerät installieren, um Beschädigungen und Fehler zu vermeiden. • Setzen Sie das Gerät keinesfalls Dampf, Staub oder Ruß aus. Andernfalls kann es zu einem Brand oder Stromschlägen kommen. -
Seite 4: Goliath Is-2Da-01 / 2-Draht Außenstation
Goliath IS-2DA-01 / 2-Draht Außenstation 1. Produktübersicht 1.1. Modellliste Modell Material Farbe RFID Tastentyp Türöffner Nicht IS-2DA-1 Edelstahl Silber Mechanisch integriert Verfügbar 1.2. Aufbau 1.2.1. Abmessungen Bitte beachten Sie vor dem Aufbau die Abmessungen des Gerätes und verwenden Sie die, für Ihre Anforderungen,... -
Seite 5: Nr.1 Bezeichnung Beschreibung

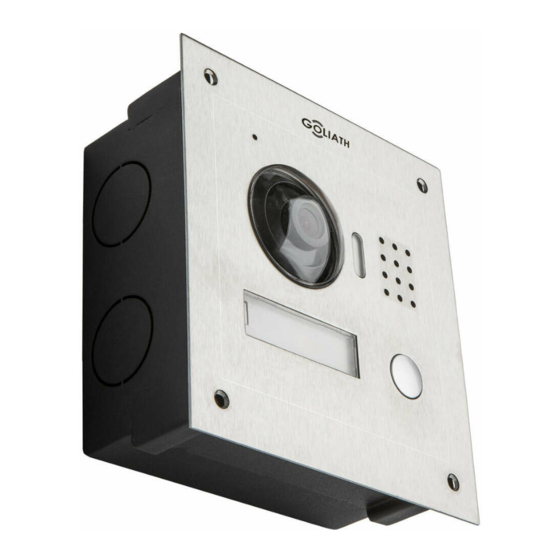

Goliath IS-2DA-01 / 2-Draht Außenstation 1.2.2. Vorderseite Nr.1 Bezeichnung Beschreibung Mikrofon Audio-Eingang Zeigt Bild des Kamera Eingangsbereiches LED Licht für den Ausgleich schlechter Lichtverhältnisse bei LED Licht Anrufen, Anzeige des Kamerabildes Lautsprecher Audio-Ausgang Namensschild Beleuchtetes Namensschild Taste Klingeltaste V.1.0 Seite 6 von 26 ©... -
Seite 6: Rückseite
Goliath IS-2DA-01 / 2-Draht Außenstation 1.2.3. Rückseite Nr. Bezeichnung Beschreibung Justierung des Stellen Sie hier den Blickwinkel Kamerawinkels der Kamera ein Alarmknopf Löst Alarm aus wenn das Gerät entfernt wird. 2 Draht Anschlüsse für Strom, Verbindung Anschlüsse zu Innenstation, Türöffner etc. -
Seite 7: System
Goliath IS-2DA-01 / 2-Draht Außenstation 1.3. System Dieses Kapitel behandelt die Benutzung der 2 Draht Außenstation. Bitte lesen Sie die folgenden Inhalte aufmerksam und installieren Sie das Gerät gemäß Ihrer Anforderungen. 1.3.1. Aufbau mit einer Außen und einer Innenstation Wenn ein Besucher den Klingelknopf drückt und damit die Innenstation anruft. -
Seite 8: Montage
Goliath IS-2DA-01 / 2-Draht Außenstation 2. Montage 2.1. Teile für die Montage Vergewissern Sie sich, dass in Ihrer Sendung alle unten angegebenen Montageteile enthalten sind. Bezeichnung Bild Anzahl M3 x 5 Schraube M3 x 8 Schraube Dübel 6 x 30 mm Montage Unterputz (benötigt Unterputzdose IS-VTZ10) -
Seite 9: Montage Aufputz
Goliath IS-2DA-01 / 2-Draht Außenstation Schritt 3: Richten Sie die Außenstation auf die Schraublöcher der Unterputzdose aus und befestigen Sie diese mit den mitgelieferten Schrauben. 2.3. Montage Aufputz HINWEIS: Für die Befestigung mit einer Aufputzdose benötigen Sie neben den enthaltenen Teilen noch vier ST3x 18 mm Kreuzschlitzschrauben. - Seite 10 Goliath IS-2DA-01 / 2-Draht Außenstation Schritt 1: Markieren Sie zuerst die Bohrlöcher. Es empfiehlt sich hier die Aufputzdose als Schablone zu verwenden. Bohren Sie die Löcher und schieben Sie die Dübel hinein. Schrauben Sie die Aufputzdose mit ST3 x 18 mm Schrauben fest.
-
Seite 11: Verkabelung
Goliath IS-2DA-01 / 2-Draht Außenstation 2.4. Verkabelung Name Beschreibung Anschlüsse für Türschloss, Benutzeranschluss Strom, Innenstationen usw. Projektanschluss Nur für Installateure HINWEIS: Bitte beachten Sie auch das Label auf der Rückseite des Gerätes 2.4.1. Schaltplan für elektrisches Schloss Wenn die Außenstation mit einem elektrischen Schloss verbunden wird, muss das Minus-Kabel an „COM“... -
Seite 12: Schaltplan Für Elektromagnetisches Schloss
Goliath IS-2DA-01 / 2-Draht Außenstation Wenn die Außenstation mit dem Öffnen Knopf verbunden ist, muss ein Ende mit „UNLOCK BUTTON“ (Nr. 7) verbunden werden, während das andere mit „GND“ (Nr. 9) verbunden wird. 2.4.2. Schaltplan für elektromagnetisches Schloss Wenn die Außenstation mit einem elektromagnetischen Schloss verbunden werden soll, muss das Plus-Kabel an „NC“... -
Seite 13: Erstinstallation
Goliath IS-2DA-01 / 2-Draht Außenstation 3. Erstinstallation ACHTUNG: Vor dem ersten Anschließen beachten • Machen Sie sich mit der Verkabelung, der Installation und der Benutzung des Gerätes vertraut • Kontrollieren Sie die Verkabelung um Kurzschlüsse und nicht geschlossene Stromkreise zu vermeiden •... - Seite 14 Goliath IS-2DA-01 / 2-Draht Außenstation Schritt 3: Gehen Sie auf System Config -> Network Config. und stellen Sie die IP Adresse der Außenstation und den Standardgateway für Ihr Netzwerk ein. Bestätigen Sie die Einstellungen mit OK. Die Außenstation muss nun einen Neustart vornehmen, damit die Einstellungen wirksam werden.
-
Seite 15: Erste Einstellungen
Goliath IS-2DA-01 / 2-Draht Außenstation 3.2. Erste Einstellungen Local Config: Nehmen Sie die Einstellungen vor, wie im Bild unten zu sehen. Bestätigen Sie die Einstellungen mit OK und warten Sie ca. 2 Minuten. Drücken Sie nun auf Aktualisieren. 4. Web - Konfiguration 4.1. -
Seite 16: System Time
Goliath IS-2DA-01 / 2-Draht Außenstation 4.1.1.2. A&C Manager Hier werden die Einstellungen für das Öffnen der Türe vorgenommen Bezeichnung Beschreibung Zeitspanne die zwischen dem Öffnen der Entriegel-Intervall Tür und dem nächsten öffnen vergehen muss. Angabe in Sekunden Entriegel- Zeitspanne in der die Tür zu öffnen ist Zeitspanne Türsensor... -
Seite 17: Indoor Manager
Goliath IS-2DA-01 / 2-Draht Außenstation 4.1.3. Indoor Manager Hier können Sie Innenstationen hinzufügen, Einstellungen bearbeiten und Innenstationen löschen. Zum Hinzufügen von Innenstationen klicken Sie auf „add“. Geben Sie den Benutzernamen der Innenstation, die „VTH Short No.“ und die IP Adresse an. -
Seite 18: Network Config
Goliath IS-2DA-01 / 2-Draht Außenstation 4.1.4. Network Config Hier werden die Netzwerkeinstellungen vorgenommen. Sie können hier die IP und den Standardgateway der Außenstation einstellen. Beachten Sie Punkt 3.1. Im Tab „FTP Config“ nehmen Sie die Einstellungen für den Fernzugriff, z.B. über die App vor. - Seite 19 Goliath IS-2DA-01 / 2-Draht Außenstation 4.1.6. userManage Wenn Sie als Administrator eingeloggt sind können Sie hier Benutzereinstellungen vornehmen. Sie können Benutzer hinzufügen, entfernen, bearbeiten oder sich die Benutzerinformationen ansehen. Benutzer hinzufügen: Geben Sie einen Benutzernamen, Passwort und die Art des Benutzers an (z.B.
-
Seite 20: Info Search
Goliath IS-2DA-01 / 2-Draht Außenstation Benutzer vergeben. Geben Sie hierfür das alte Passwort an. Tippen Sie nun das neue Passwort ein und bestätigen Sie dieses. Gehen Sie anschließend auf OK. Benutzer löschen: Klicken Sie auf das kleine „Minus“ Symbol in der Spalte Löschen, um den Benutzer zu entfernen. -
Seite 21: Logout
Goliath IS-2DA-01 / 2-Draht Außenstation 4.4. Logout Hier können Sie sich aus dem WEB – Interface ausloggen oder die Außenstation neu starten. Seite 22 von 26 V.1.0 © 2016 IhrSchutz24 e.K. All Rights Reserved. -
Seite 22: Funktionen
Goliath IS-2DA-01 / 2-Draht Außenstation 5. Funktionen 5.1. Anruf Funktion 5.1.1. Manager Center anrufen Wenn Sie den Haken bei „Register to the MGT Center“ setzten, rufen Sie beim Drücken der Klingeltaste das Management Center an. Während der Haken gesetzt ist, ruft die Außenstation lediglich das Manager Center an. -
Seite 23: Tür Öffnen
Goliath IS-2DA-01 / 2-Draht Außenstation 5.3. Tür öffnen Wenn die Innenstation angerufen wird, das Kamerabild anzeigt oder die Außenstation anruft, kann die Tür von der Innenstation ferngesteuert geöffnet werden. Nachdem das Gespräch beendet wurde oder die Zeit zum Öffnen der Tür abgelaufen ist, geht die Außenstation wieder in den Standby Modus. -
Seite 24: Faqs
Goliath IS-2DA-01 / 2-Draht Außenstation 6. FAQs 1. F: Ich habe die Klingeltaste betätigt, die LED ist angegangen, aber die Türstation hat keinen Anruf gestartet? A: Bitte überprüfen Sie Ihre Vorgehensweise. 2 F: Wie beende ich das Gespräch, während ich im Gespräch bin? A: Drücken Sie die Taste auf der Türstation. -
Seite 25: Technische Daten
Goliath IS-2DA-01 / 2-Draht Außenstation 7. Technische Daten IS-2DA-01 Modell Hauptprozessor Integrierter Mikro-Prozessor System Betriebssystem Linux Kompression H.264 Video Kamerasensor Megapixel CMOS HD Nachtsicht LED vorhanden Input Omnidirektionales Mikrofon Output Einbaulautsprecher Audio Unterstützt bidirektionale Talk Gespräche Eingabe Mechanische Taste Bedienung Türstatus...
