- Seite 3 AV-2BM-22V2 Benutzerhandbuch Wich ge Sicherheitshinweise und Informa onen Bi e lesen Sie sich die Hinweise und Informa onen aufmerksam durch, bevor Sie das Gerät installieren, um Beschädigungen und Fehler zu vermeiden. Setzen Sie das Gerät keinesfalls Dampf, Staub oder Ruß aus. Andernfalls kann es zu einem Brand oder Stromschlägen Ÿ...

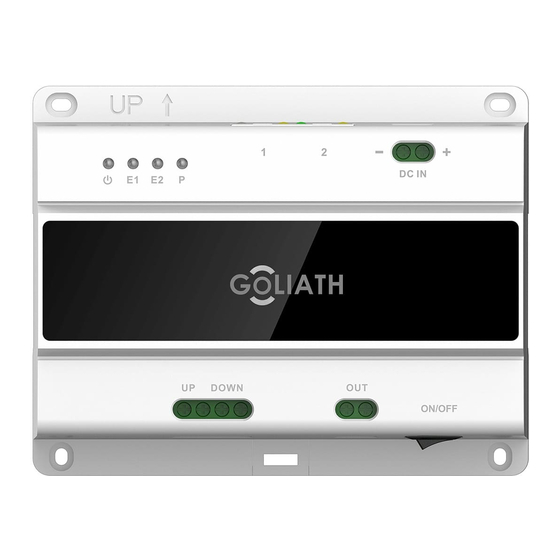

- Seite 4 AV-2BM-22V2 Benutzerhandbuch Aufbau Bezeichnung Beschreibung Von Links nach Rechts: Power: Leuchtet Rot wenn Strom angeschlossen ist E1 / E2: Blinkt Grün: Up / Down Verbindung OK Dauerhaft Grün: Kein Signal über Up / Down Indikator LEDs Aus: Fehler oder keine Spannung am Gerät Blinkt Grün: Verbindung zu Innen- und Außenstationen OK...
-
Seite 5: Beispielverkabelung
AV-2BM-22V2 Benutzerhandbuch Beispielverkabelung 1 Router CAT 5-7 +48V GND... - Seite 6 AV-2BM-22V2 Benutzerhandbuch Beispielverkabelung 2 Router CAT 5-7 +48V GND UP DOWN DOWN +48V GND UP DOWN DOWN...
- Seite 7 AV-2BM-22V2 Benutzerhandbuch Beschreibung Das Goliath BUS Modul unterstützt bis zu 20 Innenstationen und 2 Außenstationen. Je nach Menge der Innen- und Außenstationen benötigen Sie unterschiedliche Trafos. Bei der Maximalen Anzahl benötigen Sie min. 5A. Wenn Sie mehr als die maximale Zahl an Geräten installieren möchten, benötigen Sie weitere BUS Module.
- Seite 8 AV-2BM-22V2 Benutzerhandbuch Avaloid GmbH O o-Hahn-Str. 9-9a 40721 Hilden Tel.: +49(0)2103 78956 0 E- Mail: support@avaloid.de www.avaloid.de Alle Rechte vorbehalten. Reproduk onen jeder Art bedürfen der schri lichen Genehmigung des Herausgebers. Nachdruck, auch Auszugsweise, verboten. Die Publika on entspricht dem technischen Stand bei Drucklegung.
