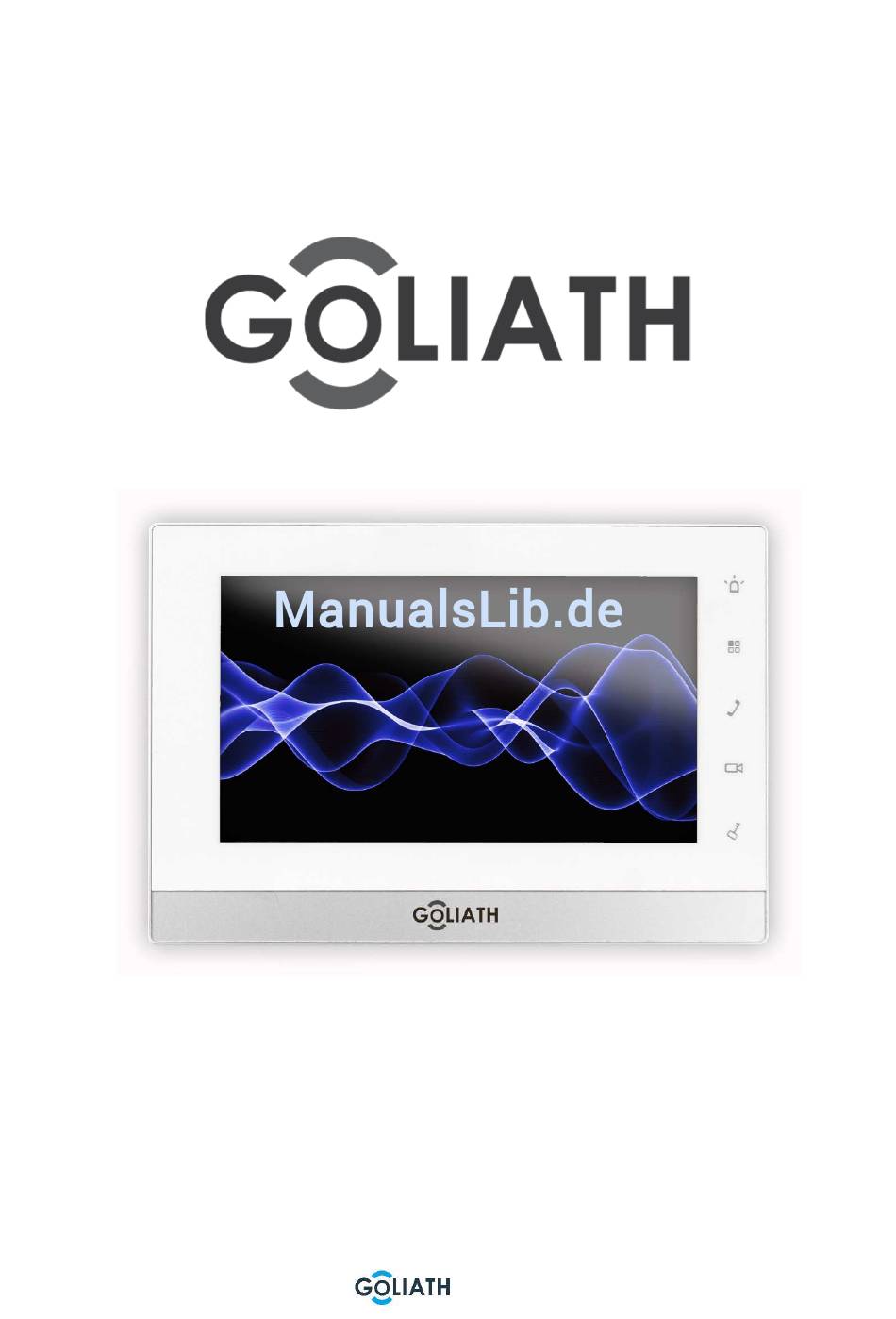

- Seite 1 AV-2DI-Serie Benutzerhandbuch AV-2DI-Serie - Benutzerhandbuch V 1.0 Seite 1 von 25 © 2015 All Rights Reserved.
-
Seite 2: Wichtige Sicherheitshinweise Und Informationen
Alle eingetragenen Marken sind im Besitz ihrer jeweiligen Eigentümer. • Wenn Sie sich bei irgendwelchen Punkten unsicher sind, lesen Sie unsere abschließende Erklärung. • Besuchen Sie unsere Website unter www.goliath-intercom.de für weitere Informationen. V 1.0 Seite 2 von 25 © 2015 All Rights Reserved. -
Seite 3: Inhaltsverzeichnis
AV-2DI-Serie Benutzerhandbuch Inhaltsverzeichnis Einleitung 1.1 Modell……………………………………………………………………………………….. 4 1.2 Vorderseite………………………………………………………………………………… 4 1.3 Rückseite……………………………………………………………………………………. 5 Befestigung 2.1 Bauteile für Befestigung…………………………………………………………….. 6 2.2 Vor dem Befestigen……………………………………………………………………. 6 2.3 Befestigung………………………………………………………………………………… 7 2.4 Kabelverbindung………………………………………………………………………… 8 2.5 Kofiguration……………………………………………………………………………….. 9 Funktionen 3.1 Hauptfunktionen……………………………………………………………………….. 10 3.1.1 Hauptmenü…………………………………………………………………………….. 10 3.1.2 Video Talk……………………………………………………………………………….. -
Seite 4: Einleitung
AV-2DI-Serie Benutzerhandbuch 1. Einleitung 1.1. Modell Diese Bedienungsanleitung ist ausschließlich für die folgenden Goliath 2 Draht Innenstationen. Modell Frontkamera Bildschirm SD – Karte 1x MicroSDHC 7“ LED Fulltouch AV-2DI-01 Nein Speicherkarte Display Max. 32 GB 1.2. Vorderseite Bild 1.1 Symbol Funktion SOS Knopf (Service in Deutschland nicht verfügbar) -
Seite 5: Rückseite
AV-2DI-Serie Benutzerhandbuch Während eines eingehenden oder ausgehenden Anrufes oder im Überwachungsmodus drücken um Tür zu öffnen 1.2. Rückseite Name Funktion 6 Alarmeingänge, für weiter Details Alarmeingänge beachten Sie das Label auf der Rückseite des Gerätes Drei 2 Draht 2 Draht Anschluss Anschlüsse Siehe Bild 1.2 V 1.0... -
Seite 6: Befestigung
AV-2DI-Serie Benutzerhandbuch 2. Befestigung 2.1. Bauteile zur Befestigung Ihre Lieferung enthält folgende Bauteile für die Befestigung an der Wand: • 3 x Schrauben (ST3x18mm) • 3 x Dübel (6 x 30 mm) • 1 x Aufputz Wandhalterung 2.2. Vor dem Befestigen Das Gerät ist zur direkten Anbringung an die Wand gedacht. -
Seite 7: Befestigung
AV-2DI-Serie Benutzerhandbuch Befestigung 2.3. 1. Zeichnen Sie zuerst die Bohrlöcher an der Wand an. Benutzen Sie die Wandhalterung als Schablone für die Bohrlöcher. 2. Benutzen Sie zum Bohren der Löcher einen 6 mm Bohrer. 3. Versenken Sie die mitgelieferten Dübel in der Wand. 4. -
Seite 8: Kabelverbindung
AV-2DI-Serie Benutzerhandbuch 2.4. Kabelverbindung V 1.0 Seite 8 von 25 © 2015 All Rights Reserved. -
Seite 9: Konfiguration
AV-2DI-Serie Benutzerhandbuch 2.5. Konfiguration 2.5.1. Raumnummern 1. Gehen Sie auf „Einstellungen“ und wählen Sie „Projekteinstellungen“ aus. Geben Sie das Passwort ein (Standardpasswort: 888888) und bestätigen Sie. 2. Wenn Sie das Gerät als Master-Station nutzen wollen, wählen Sie „Master“. 3. Wenn Sie das Gerät als Slave-Station nutzen wollen, wählen Sie „Erweiterung“... -
Seite 10: Ip-Adresse
AV-2DI-Serie Benutzerhandbuch 2.5.2. IP Adresse Sie müssen der Innenstation eine IP Adresse zuweisen. Standard IP der Innenstation ist 192.168.1.109. Zum Ändern der IP-Adresse gehen Sie im Menü „Einstellungen“ in das Untermenü „Projekteinstellungen“ (Standardpasswort 888888) und wählen den Punkt „Netz einst.“ aus. Hier können Sie der Innenstation eine IP zuweisen und den Standardgateway (IP Ihres Routers) einstellen. -
Seite 11: Funktionen
AV-2DI-Serie Benutzerhandbuch 3. Funktionen 3.1. Hauptfunktionen 3.1.1. Hauptmenü Im Hauptmenü haben Sie vier Optionen: 1. Video Gespräch: Rufen Sie eine andere Innenstation an 2. Sicherheit 3. Info Suche: Rufen Sie hinterlassene Nachrichten auf 4. Einstellungen: Öffnen Sie das Einstellungs-Menü Außerdem werden Ihnen in der oberen Rechten Ecke bis zu vier Informationssymbole angezeigt Symbol Name... -
Seite 12: Video Talk
AV-2DI-Serie Benutzerhandbuch 3.1.2. Video Talk 3.1.2.1. Station anrufen Wählen Sie „Anruf Anwender“ aus, geben Sie die Zimmernummer der Innenstation an, die Sie anrufen möchten und drücken Sie das „Anrufen“ Symbol, um den Anruf zu starten. Für die Erweiterung geben Sie die Nummer der Erweiterung an zB „-1“... - Seite 13 AV-2DI-Serie Benutzerhandbuch 3.1.2.2. Monitor Sie sehen eine Liste der Angebundenen Kameras (Außenstationen). Wählen Sie eine aus. Nun wird das Kamerabild der Außenstationen oder eingebundener IP Kameras angezeigt. V 1.0 Seite 13 von 25 © 2015 All Rights Reserved.
-
Seite 14: Aufnahmen
AV-2DI-Serie Benutzerhandbuch 3.1.2.3. Aufnahmen Zeigt Ihnen Listen aller angenommenen, verpassten und getätigten Anrufe an. Siehe Bild 3.3 3.1.2.4. Call Center ACHTUNG: Dieser Service ist in Deutschland nicht verfügbar! V 1.0 Seite 14 von 25 © 2015 All Rights Reserved. -
Seite 15: Sicherheit
AV-2DI-Serie Benutzerhandbuch 3.1.3. Sicherheit 3.1.3.1. Bereichsstatus 1. Gehen Sie im Hauptmenü auf „Security Interface“ um Einstellungen der Alarmeingänge vorzunehmen. 2. Wählen Sie „Bereichsstatus“ aus. Ihnen wird nun der Status der 6 Alarmeingänge angezeigt. 3. Wählen Sie eine Alarmkanal aus und gehen Sie auf „Einst.“... - Seite 16 AV-2DI-Serie Benutzerhandbuch 3.1.3.2. Aufnahmen Drücken Sie „Aufnahmen“ und es werden Alarmzeitpunkt, Alarmkanal und das Ereignis angezeigt. Wenn jeder Kanal einen Alarm hat, wird Lokal für 15 Sekunden ein Alarmsignal ausgegeben und ein Pop-Up Fenster erscheint. V 1.0 Seite 16 von 25 ©...
- Seite 17 AV-2DI-Serie Benutzerhandbuch 3.1.3.3. Modus-Einst. Drücken Sie auf „Modus-Einst.“ um den Alarm Modus für verschiedene Modi (Fort-Modus, Da-Mode, Sleep Mode, Custom Mode) einzustellen. Um das Mode Setup aufzurufen müssen Sie das Benutzerpasswort (Standard: 123456) angeben. V 1.0 Seite 17 von 25 ©...
-
Seite 18: Info Suche
AV-2DI-Serie Benutzerhandbuch 3.1.4. Info Suche Gehen Sie im Hauptmenü auf „Info Suche“. Drücken Sie auf „Info Puliz.“ um eine Liste mit Informationen zu erhalten, die das Gerät von der Zentrale erhält. Diese können Sie sich im Detail ansehen, einzeln löschen oder die Gesamte Liste löschen. -
Seite 19: System
AV-2DI-Serie Benutzerhandbuch Schritt 4. Klicken Sie auf die Dateien, um die Bilder zu betrachten oder zu löschen. Hinweis: Im Projekteinstellungen-Menü der Videostation aktivieren Sie die Funktion. Wenn die Türstation die Videostation anruft, wird die Videostation drei Bilder automatisch machen und sie auf der vorhandenen SD-Karte speichern. (Nur bestimmte Modelle unterstützen diese Funktion) 3.1.5. -
Seite 20: Türe Öffnen
AV-2DI-Serie Benutzerhandbuch Passwort Gehen Sie auf Passwort um ein neues Benutzerpasswort einzugeben. Sie können auch ein Passwort zum Öffnen der Tür, eines zum Scharf/ Unscharf schalten und ein Anti-Hijack Passwort einstellen. Standardpasswörter: 1. Benutzerpasswort: 123456 2. Türe öffnen: keines Vergeben 3. - Seite 21 AV-2DI-Serie Benutzerhandbuch Display Gehen Sie auf „Display“ um die Helligkeit des Bildschirms einzustellen. Klingel Gehen Sie auf Ring um die Lautstärke der Klingel und des Alarms einzustellen. Gesprächszeiten Einstellen Gehen Sie auf Talk, um die Klingel-, Gesprächs- und Videozeit einzustellen. Bestätigen Sie die Einstellungen mit OK.
- Seite 22 AV-2DI-Serie Benutzerhandbuch Lokale IPC (Lokale IP Kamera) Gehen Sie auf Lokale IPC, um eine IP Kamera anzubinden. Geben Sie den Kamera Namen, die IP der Kamera, sowie Benutzername und Passwort an. Bestätigen Sie mit „Save“ Wenn Sie auf dem Hauptbildschirm auf „Video talk“ gehen, sehen Sie das Bild der Kamera.
-
Seite 23: Einleitung
AV-2DI-Serie Benutzerhandbuch 3.1.5.2. Project Settings Gehen Sie auf „Project Settings“. Diese Einstellungen sind nur für Installateure. Das Passwort lautet: 888888 Siehe Punkt 2.5. Konfiguration 3.1.5.3. Einleitung Gehen Sie auf „Einleitung“ um einen Überblick über das Produkt zu erhalten und Probleme die möglicherweise während der Benutzung auftreten. -
Seite 24: Bildschirm Kalibrieren
AV-2DI-Serie Benutzerhandbuch 3.4. Bildschirm Kalibrieren Der Bildschirm ist ab Werk kalibriert. Wenn Sie Ihn neu Kalibrieren möchten drücken Sie den „Tür Öffnen“ und den „Menü“ Button gleichzeitig um das Kalibrierungsmenü zu öffnen. 4. Technische Daten V 1.0 Seite 24 von 25 ©... - Seite 25 • Sollten Sie irgendwelche Fragen haben wenden Sie sich an unseren Kundenservice • Entsorgung: In Deutschland sind Sie verpflichtet Elektroschrott gesondert zu entsorgen. Wenden Sie sich für die Entsorgung an Ihre Kommune oder Ihren Verkäufer. GOLIATH INTERCOM c/o Avaloid GmbH Elisabeth-Selbert-Str. 19b 40764 Langenfeld V 1.0 Seite 25 von 25 ©...
