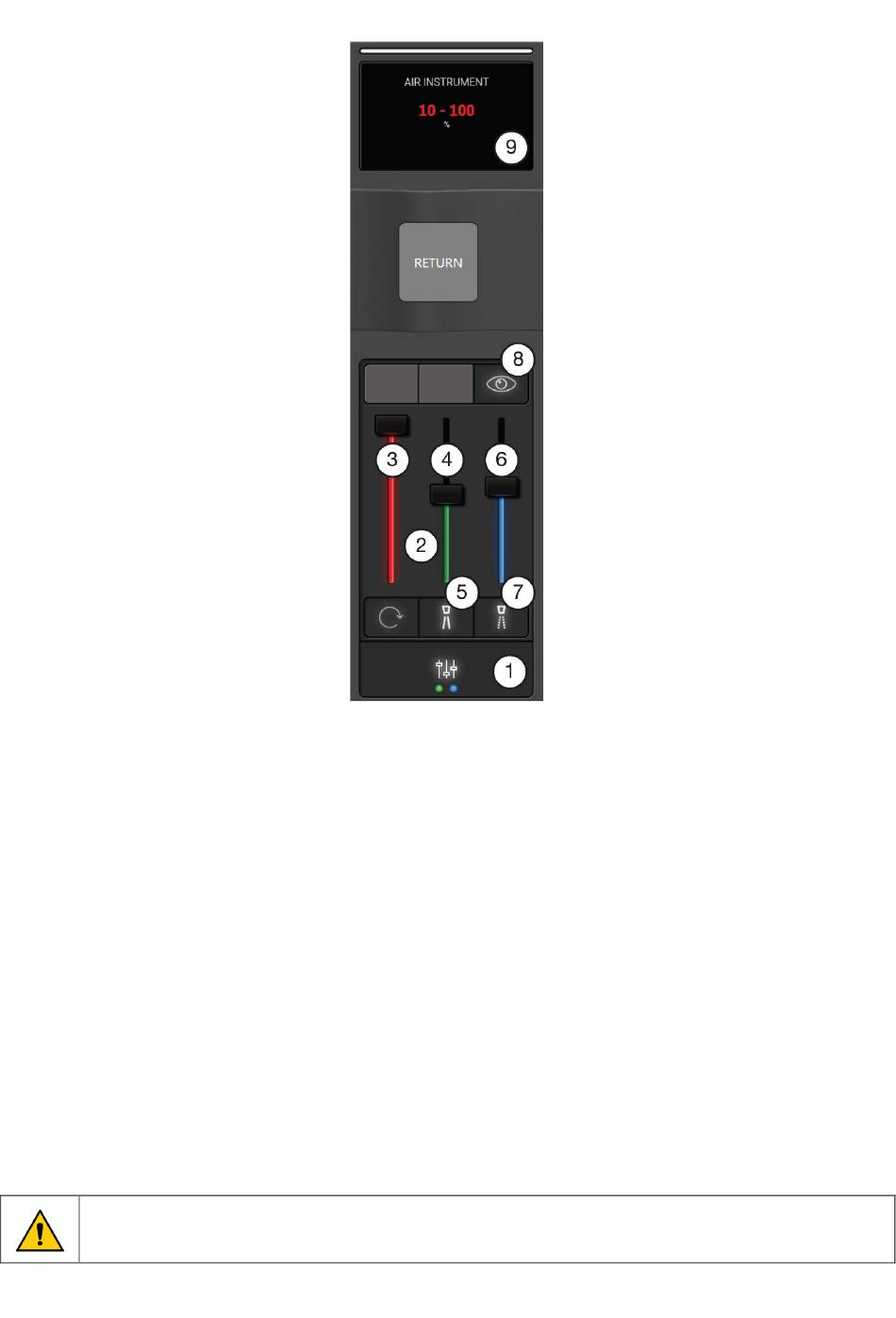

Abbildung 16 – Instrumentenkontrollfenster und Display für ein Luftinstrument: (1) Taste zum Öffnen und
Schließen des Instrumentenkontrollfensters (inkl. Spraywasser- und Luftanzeige), (2)
Instrumentenkontrollfenster, (3) Schieberegler für den Antriebsluft, (4) Schieberegler für das Spraywasser,
(5) Taste für das Spraywasser ein/aus, (6) Schieberegler für die Sprayluft, (7) Taste für die Sprayluft
Bitte beachten die Einstellungen für die Antriebsluft:
Die minimale und die maximale (100%) Antriebsluft, die einem Druckluftinstrument zugeführt werden
kann, muss vom autorisierten Servicepersonal so eingestellt werden, dass sie den Bedürfnissen der
Zahnarztpraxis am besten entspricht.
Verschiedene Luftinstrumente (z.B. Turbinen) können mit unterschiedlichen Antriebslufteinstellungen
arbeiten.
Wenn das Luftinstrument aktiviert ist, wird auf dem Display der aktuelle Luftstand des Antriebs
angezeigt.
15.2. Spray und automatisches Chip-Blow
Die Spray- und automatischen Chip-Blow-Funktionen sind identisch mit denen der Mikromotoren. Siehe
Abschnitte 14.2 und 14.3.
15.3. Allgemein
Luftinstrumente können an ein Luftinstrumentenmodul und an ein Mikromotormodul angeschlossen
werden.
Um das Risiko einer Kreuzkontamination zu vermeiden, verwenden Sie nur Handstücke für
Druckluftinstrumente mit eingebautem Rückzugsschutz.
