Symbol
Parameter der Verbindungstabelle
Projektieren Sie die Parameter der Verbindungstabelle für jeden Verbindungs-Abschnitt. Die
Beschreibung der Parameter finden Sie im Kapitel Verbindungstabelle (Seite 89).
Unterhalb der Verbindungstabelle finden Sie im Inspektorfenster das Register
"Eigenschaften", welches zu jedem Verbindungs-Abschnitt weitere Parameter anzeigt.
Register "Eigenschaften" der Verbindungen
In den Parametergruppen können Sie jeden Verbindungs-Abschnitt prüfen, ggf. korrigieren
und weitere Eigenschaften projektieren.
Die Beschreibung der Parametergruppen finden Sie im Kapitel Parameter der IEC-
Verbindungen (Seite 93).
3.19.4

Verbindungstabelle

Filter
Die erste Zeile unter dem Tabellenkopf enthält eine Filterfunktion, mit der Sie die Auswahl
der projektierbaren Teilnehmer und Verbindungsmöglichkeiten einschränken können.
Dadurch werden die Kombinationsmöglichkeiten verringert und die Übersichtlichkeit erhöht.
Wenn Sie einige Verbindungsabschnitte angelegt haben, aktivieren Sie den Filter, indem Sie
einen sich wiederholenden Namen oder Teilnamen in die Filterzelle eintippen. Die Zelle wird
farbig hinterlegt, siehe Abbildung.

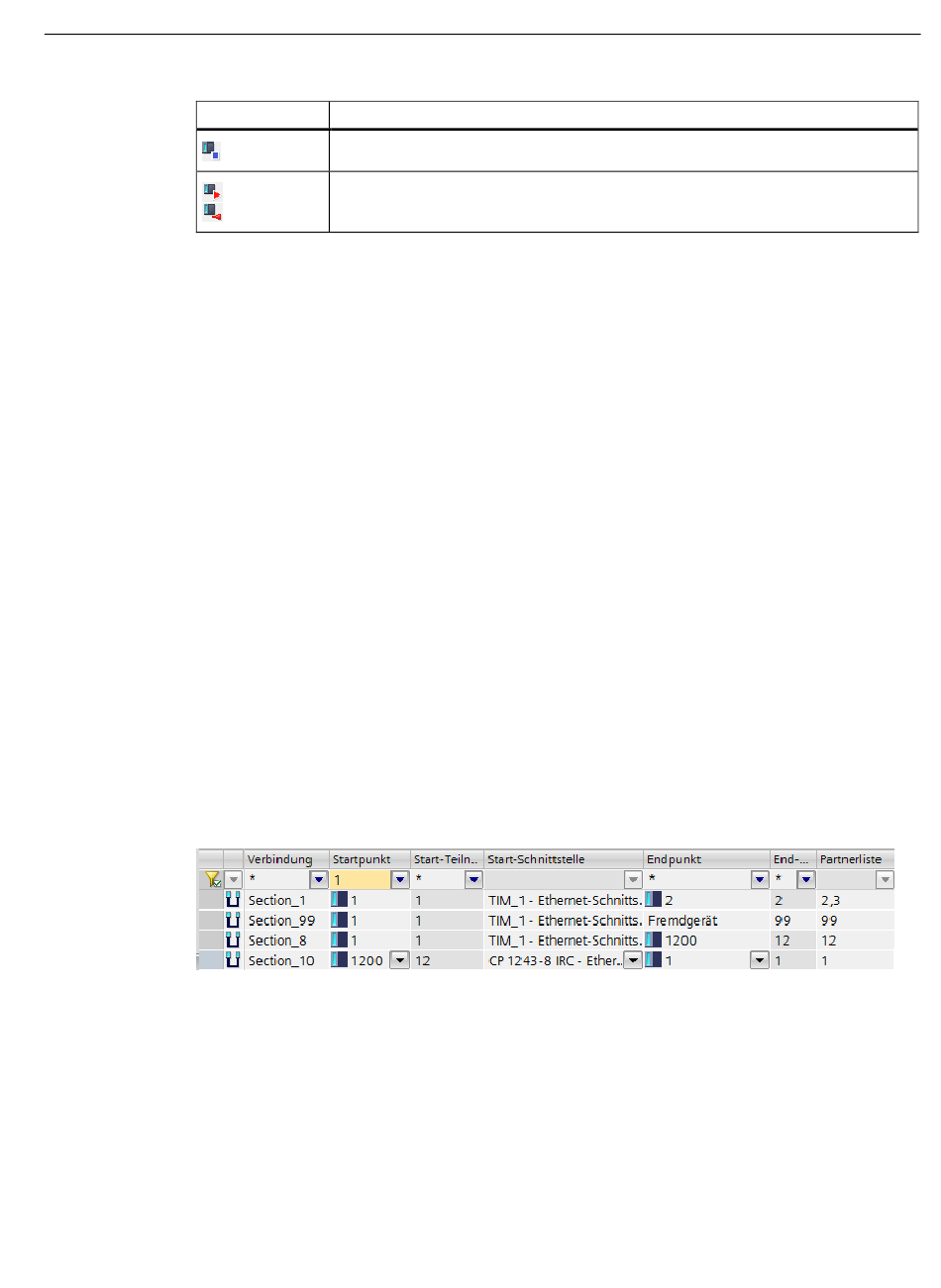

Bild 3-6
In der Spalte "Startpunkt" ist der Filter "1" gesetzt.
Beispiel:
Sie haben Verbindungen mit den Startpunkten "1200", "1" und "2" angelegt.
Bei Eingabe von "1" in die Filterzelle werden in der Tabelle nur die Abschnitte eingeblendet,
deren Startpunkte mit diesem Teil-String beginnen: "1" und "1200"
Gesetzte Filter in mehreren Spalten multiplizieren sich.
Die Auswahl "*" blendet alle vorhandenen Verbindungsabschnitte ein.
Projektierung - IEC 60870-5
Projektierungshandbuch, 12/2019, C79000-G8900-C509-02
Bedeutung
Endpunkt
Beispiele für ungültige Verbindungspunkte
Verbindungstabelle
Projektierung
3.19 Telecontrol-Verbindungen
89
