Funktionen und Voraussetzungen
1.2 Konfigurationsbeispiele
Wegeredundanz unter Nutzung der seriellen Schnittstelle
Im nachfolgenden Beispiel werden bei der TIM 1531 IRC die Ethernet-Schnittstelle und die
serielle Schnittstelle zum Aufbau redundanter Übertragungswege genutzt.
● Ethernet-Schnittstelle zur Kommunikation über Ethernet / Internet
● Serielle Schnittstelle zur Kommunikation über ein WAN-Netz (Standleitung bzw.
Wählnetz)

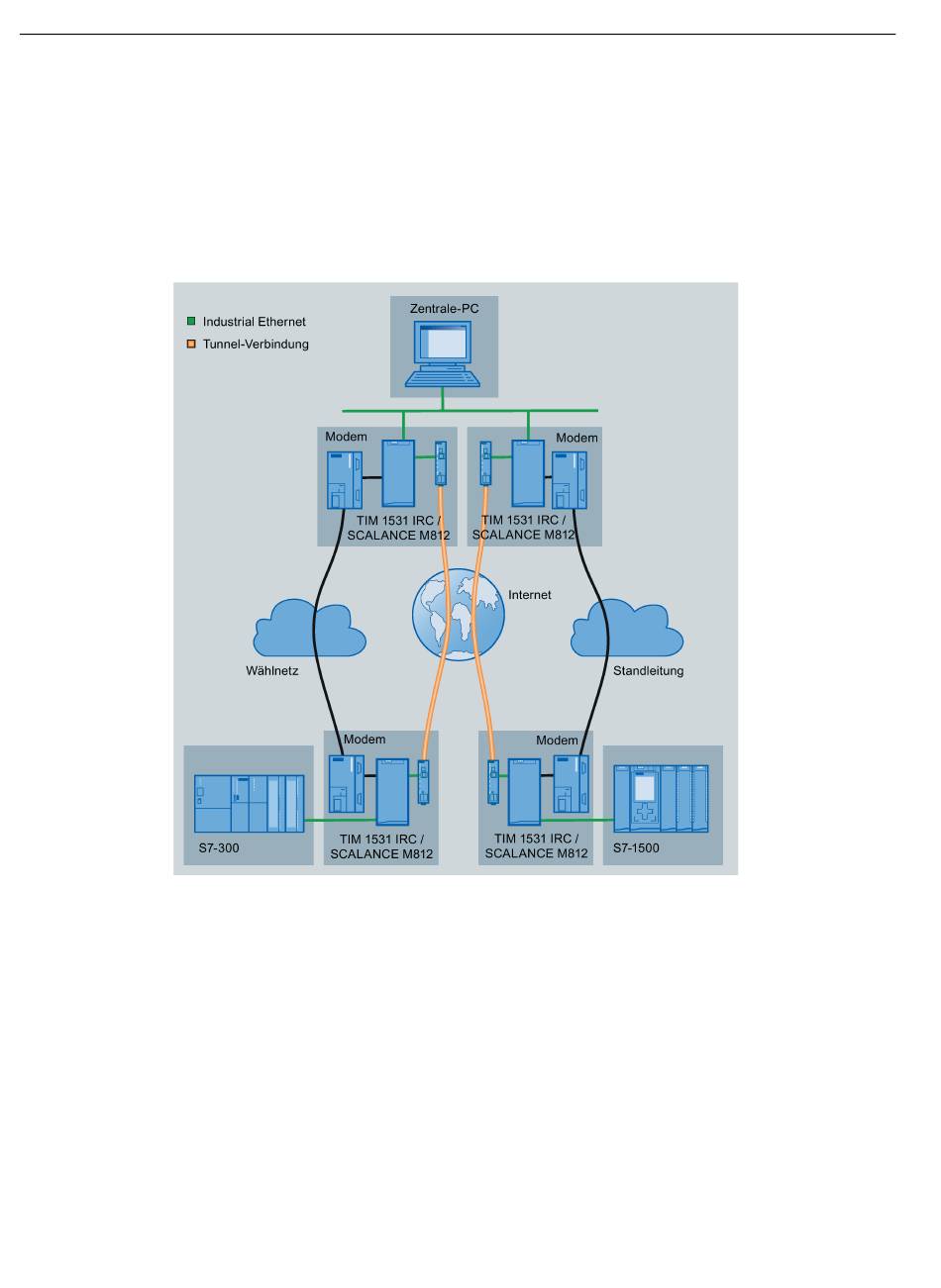

Bild 1-2
Wegeredundanz ist auch über zwei Ethernet-Netze möglich.
14
Kommunikation über redundante Wege
Projektierungshandbuch, 12/2019, C79000-G8900-C509-02
Projektierung - IEC 60870-5
