Projektierung
3.6 Ethernet-Schnittstelle
Netz mit Knotenstation
In der folgenden Abbildung ist die mittlere TIM eine Knotenstation. Der Parameter
"Netzknotentyp" der Schnittstellen ist folgendermaßen projektiert:
● Schnittstelle in Richtung Zentrale: "Knotenstation"
● Schnittstelle in Richtung unterlagertes Netz: "Zentrale-Station"

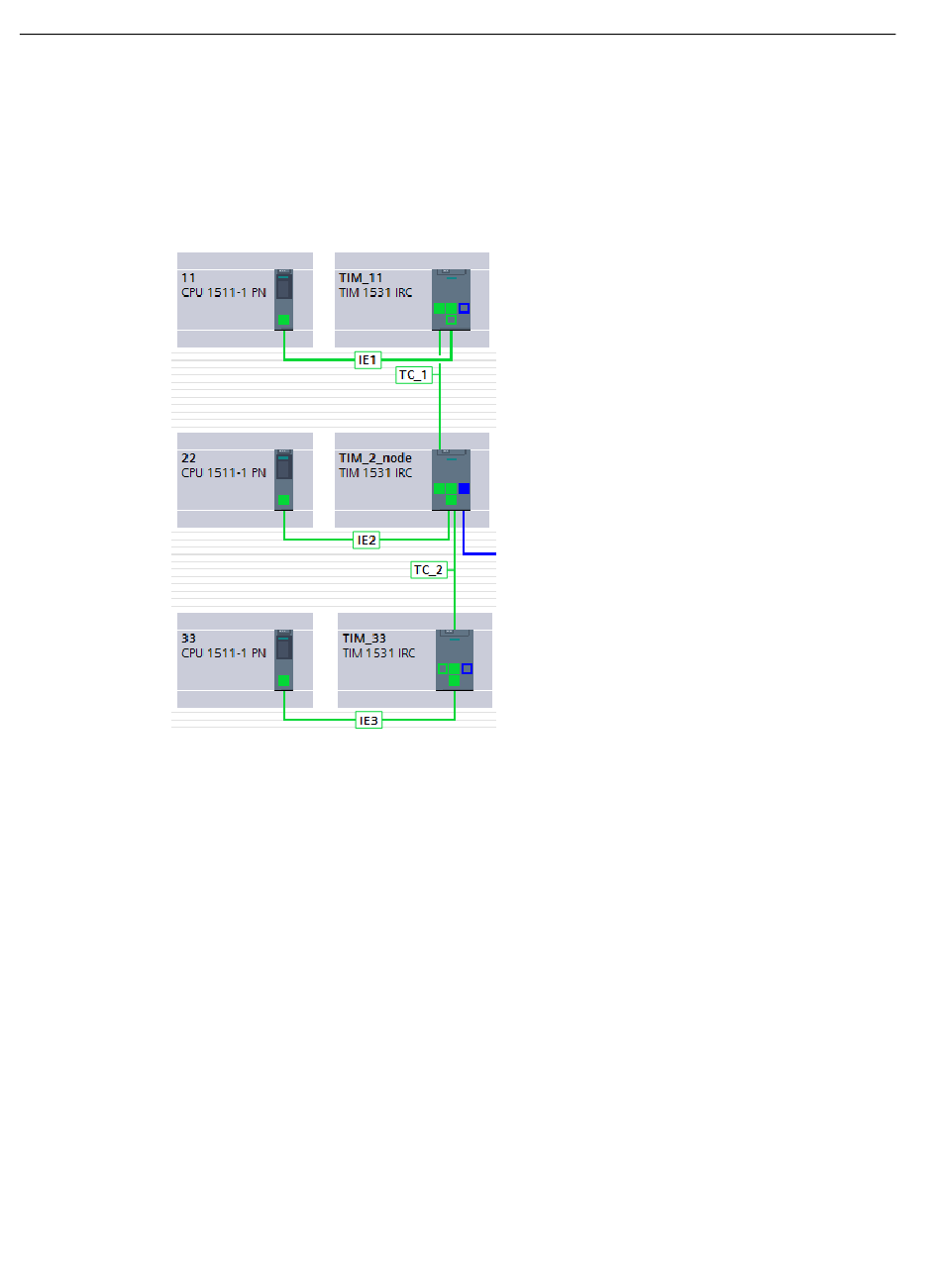

Bild 3-3
3.6
Ethernet-Schnittstelle
3.6.1
Ethernet-Schnittstelle > Adress-Parameter
Ethernet-Schnittstelle > Ethernet-Adressen > IP-Protokoll ...
In den nachfolgenden Parametergruppen projektieren Sie die IP-Adressparameter der
Ethernet-Schnittstelle.
Informationen zur Projektierung finden Sie im STEP 7-Informationssystem.
Ethernet-Schnittstelle > Port [Xn P1]
Informationen zur Projektierung finden Sie im STEP 7-Informationssystem.
Zur Projektierung der WAN-Einstellungen siehe Kapitel WAN-Einstellungen der
Schnittstellen (Seite 42).
46
Netz mit Zentrale-Station (oben), Knotenstation (Mitte) und Station (unten)
Projektierungshandbuch, 12/2019, C79000-G8900-C509-02
Projektierung - IEC 60870-5
