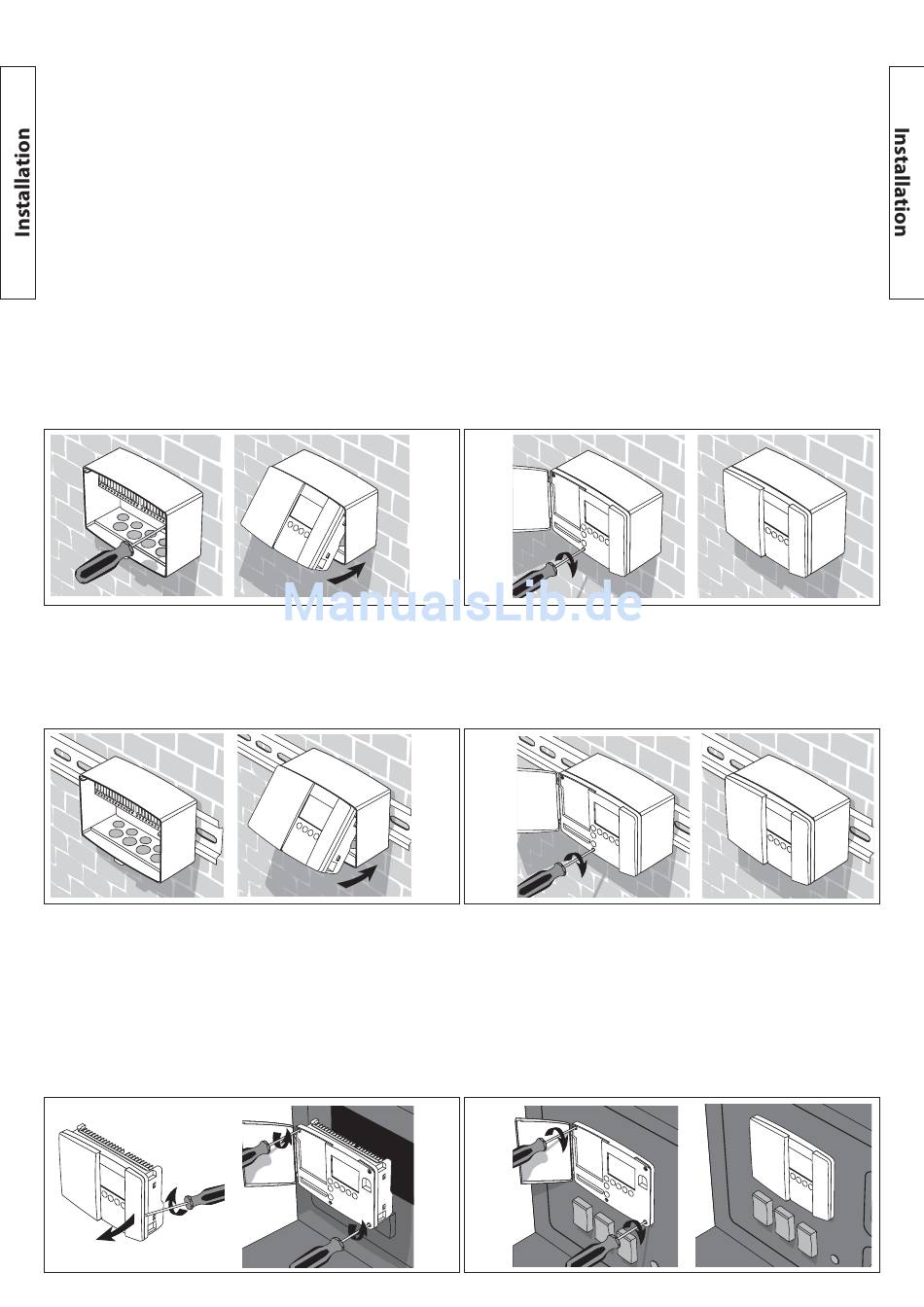

Montage
Montieren Sie Ihren Regler leicht zugänglich in der Nähe der
Anlage. Wählen Sie eine der drei Montageformen:
• Wandmontage
• Montage auf DIN-Schiene
• Tafeleinbau
Die Packung enthält weder Schrauben noch Dübel.
Wandmontage
Sie benötigen nur den Sockel (Best.-Nr. 087B1149).
Befestigen Sie den Sockel auf einer Wand mit glatter
Oberfl äche. Stellen Sie die elektrischen Verbindungen her
und plazieren Sie den Regler im Sockel. Befestigen Sie den
Regler mit Hilfe der Befestigungsschraube.
Montage auf DIN-Schiene
Bestellen Sie zum Sockel den Montagesatz für DIN-Schiene
(Best.-Nr. 087B1145).
Dieser Montagesatz ist unbedingt erforderlich, wenn Sie den
Regler auf einer DIN-Schiene befestigen möchten.
Schalttafeleinbau
Mit dem Einbausatz für Tafelmontage (Best.-Nr. 087B1148)
wird der Regler im Ausschnitt befestigt.
Die Blechstärke darf höchstens 3 mm betragen. Bereiten
Sie einen Ausschnitt von 93 x 139 mm vor. Entfernen Sie mit
einem Schraubendreher die rechte Seite des Deckels. Stecken
Sie den Regler in den Schalttafelausschnitt und befestigen Sie
ihn mit Hilfe der beiden Zapfen, die di ag o nal in zwei Ecken
des Reglers plaziert sind.
