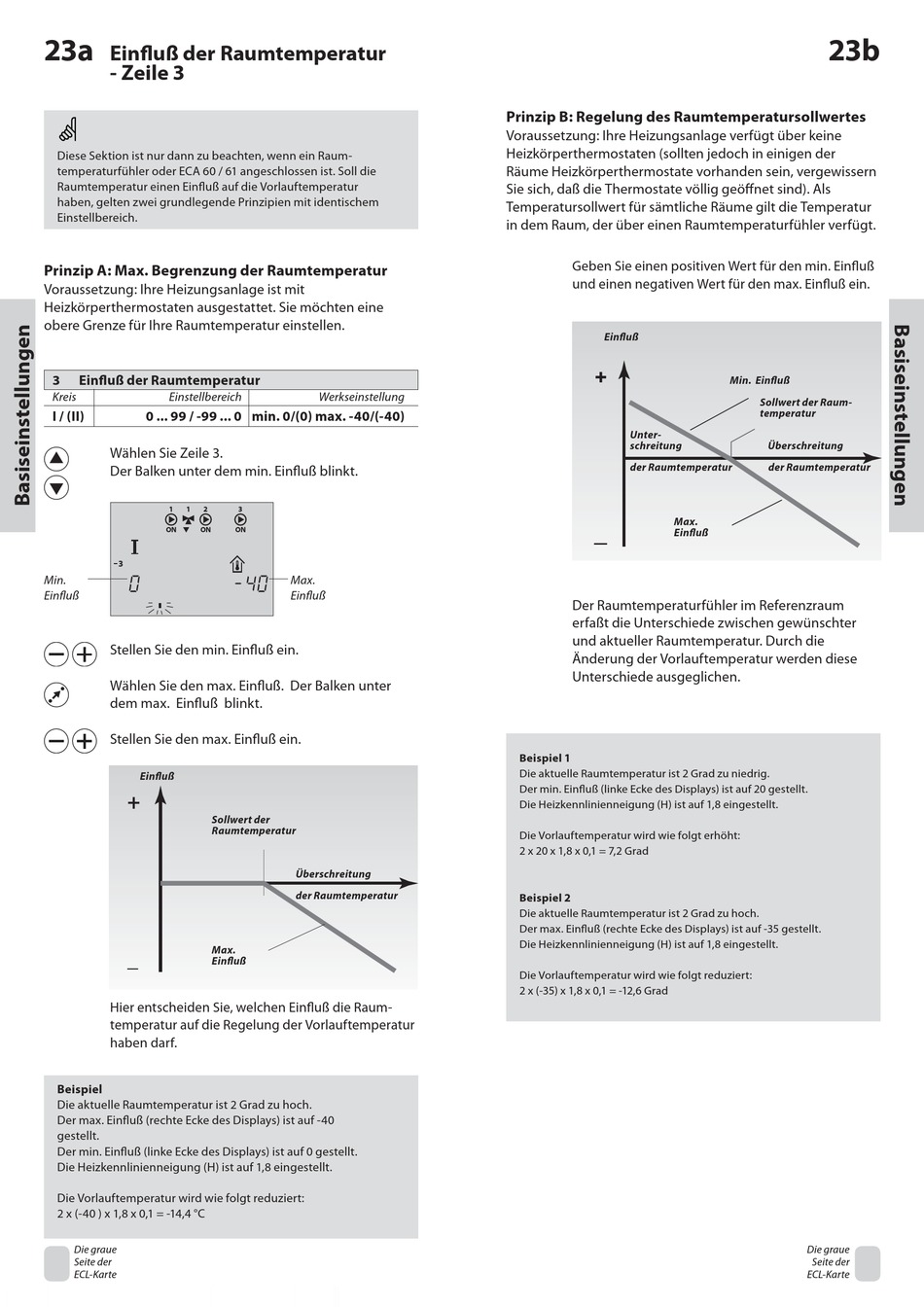

23a
Einfl uß der Raumtemperatur
- Zeile 3
Diese Sektion ist nur dann zu beachten, wenn ein Raum-
temperaturfühler oder ECA 60 / 61 angeschlossen ist. Soll die
Raumtemperatur einen Einfl uß auf die Vorlauftemperatur
haben, gelten zwei grundlegende Prinzipien mit identischem
Einstellbereich.
Prinzip A: Max. Begrenzung der Raumtemperatur
Voraussetzung: Ihre Heizungsanlage ist mit
Heizkörperthermostaten ausgestattet. Sie möchten eine
obere Grenze für Ihre Raumtemperatur einstellen.
3
Einfl uß der Raumtemperatur
Kreis
Einstellbereich
I / (II)
0 ... 99 / -99 ... 0 min. 0/(0) max. -40/(-40)
Wählen Sie Zeile 3.
Der Balken unter dem min. Einfl uß blinkt.
1
1
2
ON
ON
3
Min.
0
Einfl uß
Stellen Sie den min. Einfl uß ein.
Wählen Sie den max. Einfl uß. Der Balken unter
dem max. Einfl uß blinkt.
Stellen Sie den max. Einfl uß ein.
Einfl uß
+
Sollwert der
Raumtemperatur
Max.
_
Einfl uß
Hier entscheiden Sie, welchen Einfl uß die Raum-
temperatur auf die Regelung der Vorlauftemperatur
haben darf.
Beispiel
Die aktuelle Raumtemperatur ist 2 Grad zu hoch.
Der max. Einfl uß (rechte Ecke des Displays) ist auf -40
gestellt.
Der min. Einfl uß (linke Ecke des Displays) ist auf 0 gestellt.
Die Heizkennlinienneigung (H) ist auf 1,8 eingestellt.
Die Vorlauftemperatur wird wie folgt reduziert:
2 x (-40 ) x 1,8 x 0,1 = -14,4 °C
Die graue
Seite der
ECL-Karte
Werkseinstellung
3
ON
Max.
-4
0
Einfl uß
Überschreitung
der Raumtemperatur
Prinzip B: Regelung des Raumtemperatursollwertes
Voraussetzung: Ihre Heizungsanlage verfügt über keine
Heizkörperthermostaten (sollten jedoch in einigen der
Räume Heizkörperthermostate vorhanden sein, vergewissern
Sie sich, daß die Thermostate völlig geöff net sind). Als
Temperatursollwert für sämtliche Räume gilt die Temperatur
in dem Raum, der über einen Raumtemperaturfühler verfügt.
Geben Sie einen positiven Wert für den min. Einfl uß
und einen negativen Wert für den max. Einfl uß ein.
Einfl uß
+
Unter-
schreitung
der Raumtemperatur
Max.
_
Einfl uß
Der Raumtemperaturfühler im Referenzraum
erfaßt die Unterschiede zwischen gewünschter
und aktueller Raumtemperatur. Durch die
Änderung der Vorlauftemperatur werden diese
Unterschiede ausgeglichen.
Beispiel 1
Die aktuelle Raumtemperatur ist 2 Grad zu niedrig.
Der min. Einfl uß (linke Ecke des Displays) ist auf 20 gestellt.
Die Heizkennlinienneigung (H) ist auf 1,8 eingestellt.
Die Vorlauftemperatur wird wie folgt erhöht:
2 x 20 x 1,8 x 0,1 = 7,2 Grad
Beispiel 2
Die aktuelle Raumtemperatur ist 2 Grad zu hoch.
Der max. Einfl uß (rechte Ecke des Displays) ist auf -35 gestellt.
Die Heizkennlinienneigung (H) ist auf 1,8 eingestellt.
Die Vorlauftemperatur wird wie folgt reduziert:
2 x (-35) x 1,8 x 0,1 = -12,6 Grad
23b
Min. Einfl uß
Sollwert der Raum-
temperatur
Überschreitung
der Raumtemperatur
Die graue
Seite der
ECL-Karte
