10a

Wahl des Anlagentyps

Der ECL Comfort Regler ist ein Universalregler, der für
verschiedene Systeme verwendet werden kann. Von den
gezeigten Standardanlagen ausgehend gibt es eine Reihe
weiterer Möglichkeiten.
In dieser Sektion fi nden Sie die meistverwendeten
Anlagen. Sollte Ihre Anlage sich von den hier gezeigten
unterscheiden, wählen Sie bitte das Schaltbild, die Ihrer
Anlage am nächsten kommt, und nehmen Sie dann die
notwendigen Änderungen vor.
Die Anlagen können nur ab der ECL Kartenversion CI08 und ab
Reglerversion1.08 realisiert werden.

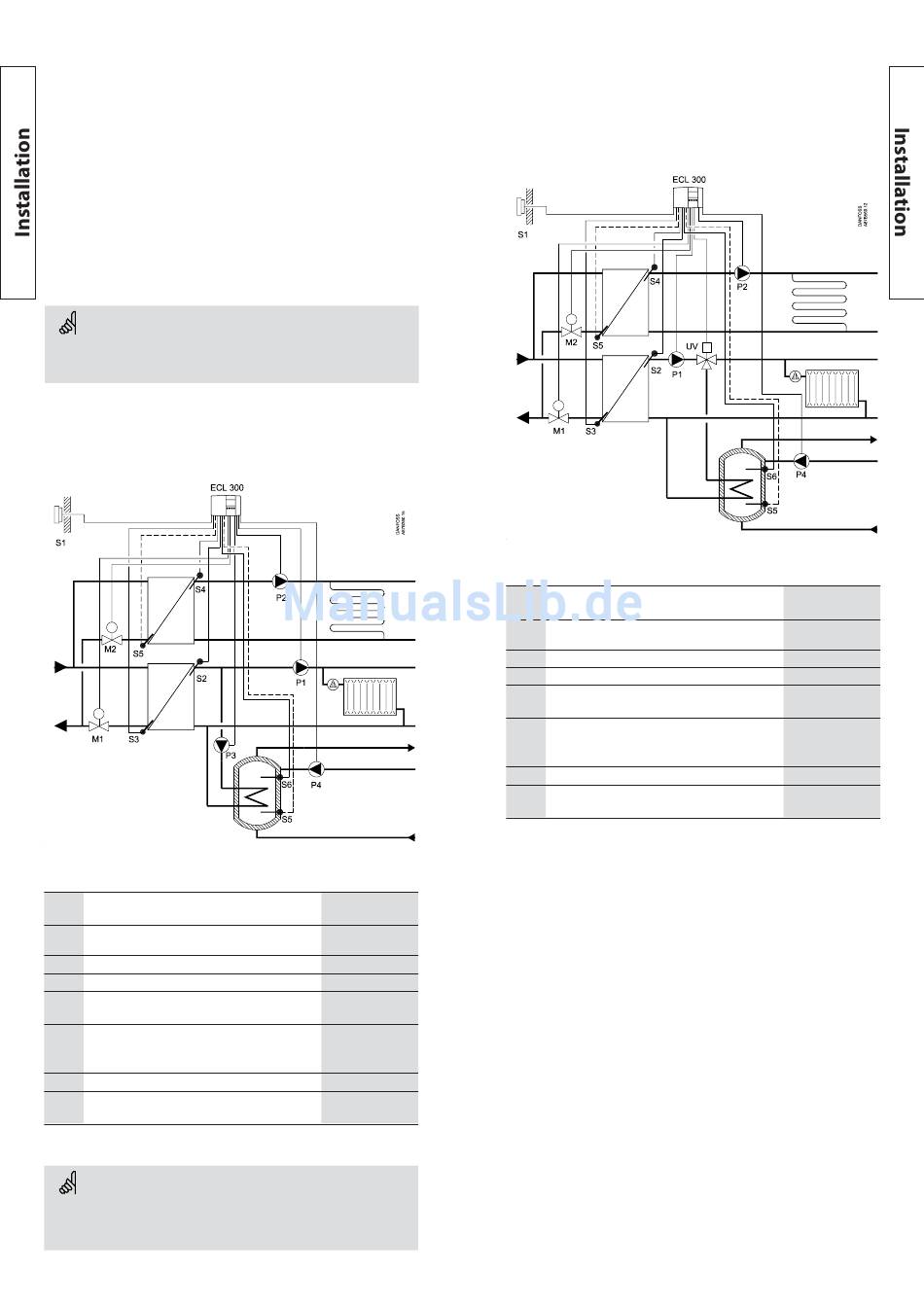

10.1
Zwei indirekt angeschlossene Hausanlagen
und sekundärseitig angeschlossener
Speicher mit eingebauter Heizfl äche
Einstellungen der Anlage:
Zeile Bezeichnung
Einstellung
17-I Einfl uss der Führungsgröße
43-I Vorrang- oder Parallelschaltung
51-I Umschaltventil / Heizmittelpumpe
53-I Sollwert während der Brauchwasser-
bereitung
67-I Adaption des Sollwertes der Lade-
temperatur während der Brauch-
wasserbereitung über S5
140-I Funktion des Temperaturfühlers S5
152-I Max. Begrenzungstemperatur am S2
während der Brauchwasserbereitung
Die Schaltbilder in dieser Betriebsanleitung sind grundsätzlich
und beinhalten nicht sämtliche Einzelteile, die für eine
Heizungsanlage notwendig sind.
Empfohlene
OFF
99
OFF
OFF
OFF
0 (1)
90
10.1a
Zwei indirekt angeschlossene Hausanlagen
und sekundärseitig angeschlossener
Speicher mit eingebauter Heizfl äche
Einstellungen der Anlage:
Zeile Bezeichnung
17-I Einfl uss der Führungsgröße
43-I Vorrang- oder Parallelschaltung
51-I Umschaltventil / Heizmittelpumpe
53-I Sollwert während der Brauchwasser-
bereitung
67-I Adaption des Sollwertes der Lade-
temperatur während der Brauch-
wasserbereitung über S5
140-I Funktion des Temperaturfühlers S5
152-I Max. Begrenzungstemperatur am S2
während der Brauchwasserbereitung
10b
Empfohlene
Einstellung
OFF
OFF
ON
OFF
OFF
0 (1)
90
