IRS31Pro-UMB
9
Anschlüsse
9.1
Zuleitung
siehe Kapitel 7.3 Anschluss der Zuleitung
9.1.1.1 Versorgungsspannung
Die Versorgung des IRS31Pro-UMB erfolgt über eine Gleichspannung von 12 V. Das verwendete Netzteil
muss zum Betrieb von Geräten der Schutzklasse III (SELV) zugelassen sein.
9.1.1.2 RS485-Schnittstelle oder SDI12
Das Gerät verfügt über eine halbduplex 2-Draht-RS485-Schnittstelle mit folgenden Einstellungen:
Datenbits:.........8
Stoppbit............1
Parität...............keine
Einstellbare Baudraten: 1200, 2400, 9600, 19200*, 38400
*=Werkseinstellung und Baudrate für Firmwareupdate
Über die Sensorkonfiguration kann diese Schnittstelle auf SDI12 umgestellt werden.
Die Schirmung der Zuleitung MUSS im Schaltschrank auf Erde gelegt werden!
Wird das Gerät nicht ordnungsgemäß angeschlossen
• funktioniert das Gerät möglicherweise nicht
• kann dieses dauerhaft beschädigt werden
• besteht unter Umständen die Gefahr eines elektrischen Schlags
9.1.2
Anschlüsse im Gehäuse
Auf der Unterseite des Kunststoffeinsatzes befinden sich zwei 4-polige Steckbuchsen. Diese dienen zum
Anschluss der Versorgungsspannung und der Schnittstelle mit dem dazugehörigen Anschlusskabel,
sowie dem optionalen Anschluss der externen Temperaturfühler.

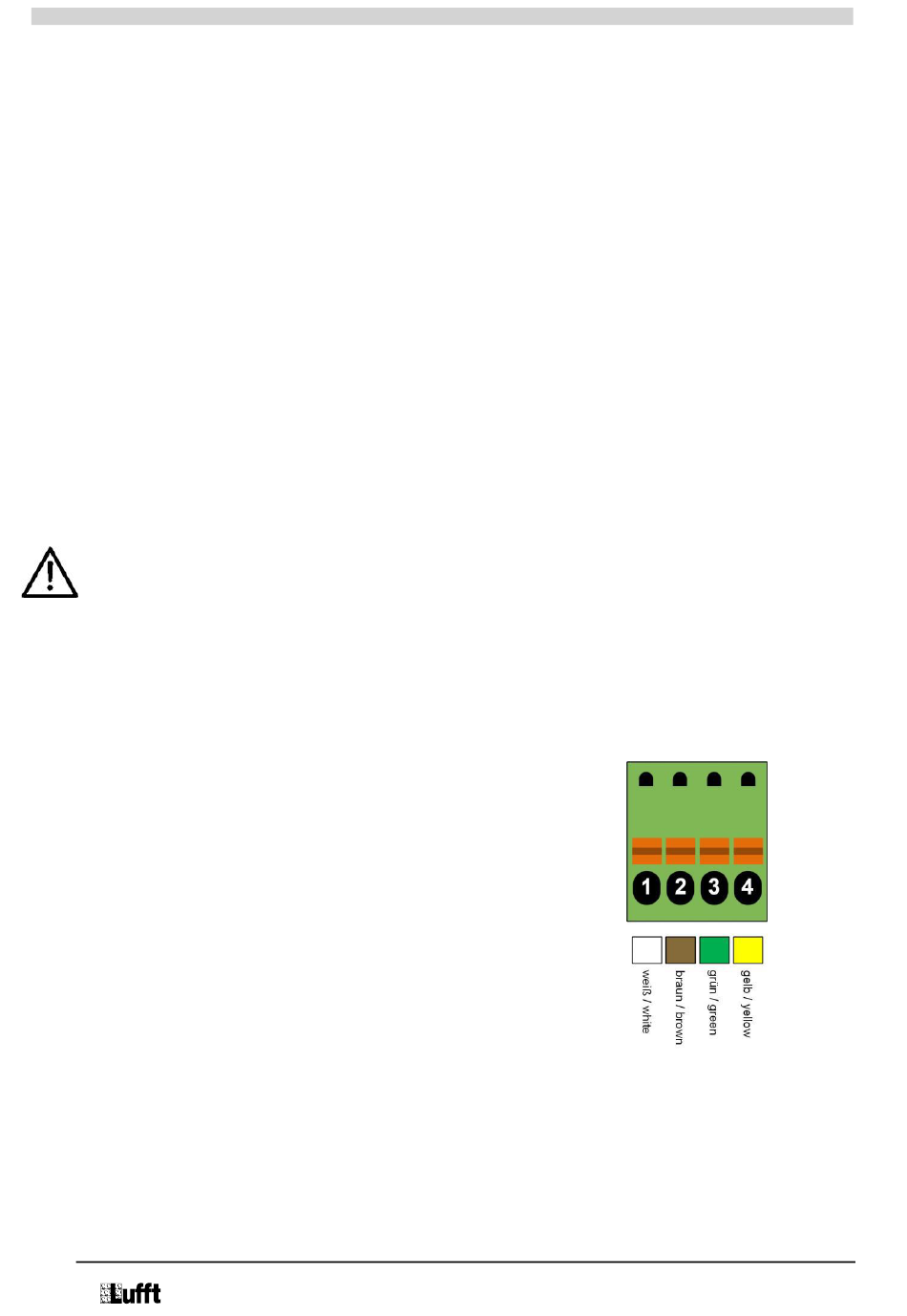

Anschlussbelegung Versorgungsspannung/RS485 (uncodiert):
1 ....... weiß ......... negative Versorgungsspannung
2 ....... braun ....... positive Versorgungsspannung
3 ....... grün ......... RS485_A
4 ....... gelb .......... RS485_B
G. Lufft Mess- und Regeltechnik GmbH
Betriebsanleitung V9 / 11.2018
23
