Damit die Funktion der Wetterstation nicht beeinträchtigt wird, sind folgende Punkte
bei der Wahl des Montageortes zu beachten:
Freie Sicht zum Himmel – Für die korrekte Funktion des Regenmessers und des
•
GPS-Moduls ist eine freie Sicht zum Himmel erforderlich.
Verschattung des Gerätes während des Tageslaufs der Sonne – Für die korrekte
•
Erfassung der optischen Messwerte ist ein ganztägig verschattungsfreier
Montageort zu wählen.
•
Freie Windanströmung – Für die korrekte Windmessung ist auf eine freie
Anströmung der WS10 aus allen Richtungen zu achten.
6.2 Elektrische Anschlüsse und Kabel
Die Versorgung der Wetterstation erfolgt über störungsfreie Gleichspannung im Bereich von
9-36 V DC. Das verwendete Netzteil muss zum Betrieb von Geräten der Schutzklasse III
(SELV) zugelassen sein und sollte eine dauerhafte Ausgangsleistung von min. 35 W haben.
Es wird empfohlen die WS10 an 24V DC zu betreiben!
Die Versorgungsspannung muss mit einer Sicherung 2,5 A (mittelträge) abgesichert werden.
Das Anschlusskabel muss folgende Voraussetzungen erfüllen:
• UV-Beständigkeit
• Außendurchmesser 4 bis 6 mm
• Aderquerschnitt ≥ 0,34 mm
• Max. Anschlusslänge 30m ≥ 15V DC, ansonsten 15m

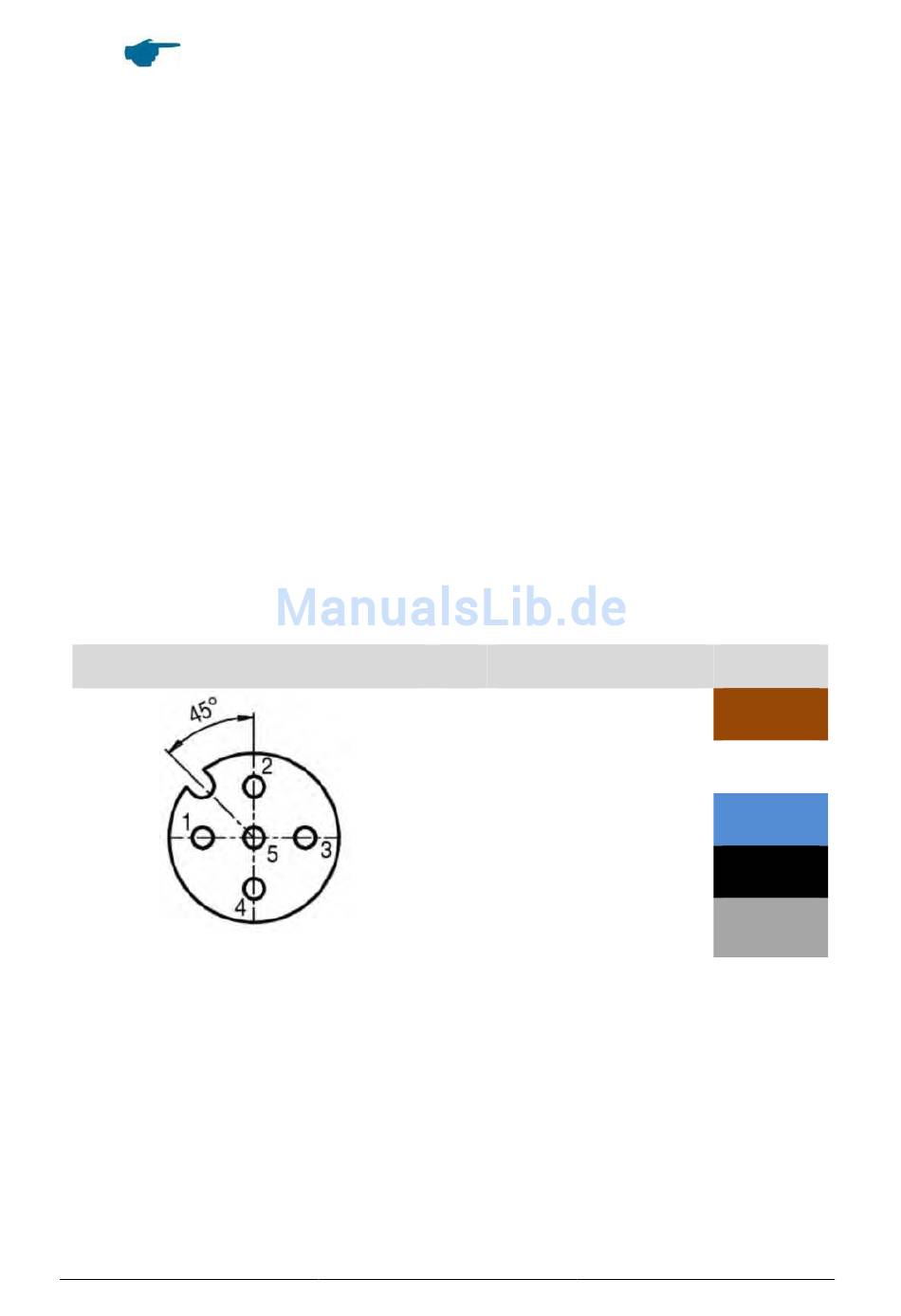

Anschlussbelegung
Wird an Pin 5 (Konfigurations-Pin) eine positive Spannung (+V
WS10 in den Konfigurationsmodus und aktiviert somit den WLAN Access-Point Modus.
Dieser Pin muss nicht verbunden sein, es wird dennoch empfohlen, ihn mit auf GND
zu legen, wenn er nicht benötigt wird.
Das Gerät verfügt über eine 2-Draht-RS485-Schnittstelle (halbduplex) für die Konfiguration,
Messwertabfrage und das Firmware-Update.
Als Anschlußleitung empfehlen wir:
Lappkabel UNITRONIC® SENSOR, 5x0,34mm² (Best.Nr: 7038902)
Oder eine andere UV-beständige Leitung mit gleichen Kenndaten..
Montage
Nichtbeachten der o.g. Hinweise kann zu Einschränkungen der
Messwertgenauigkeit führen.
2
- 17 -
PIN
Bezeichnung
1
+V
in
2
GND
3
RS 485 A (+)
4
RS 485 B (-)
5
Konfigurations-Pin
(positiv schaltend)
in
Kabelfarbe
9...36V) angelegt, geht die
