Betriebsanleitung
4 Anschlüsse

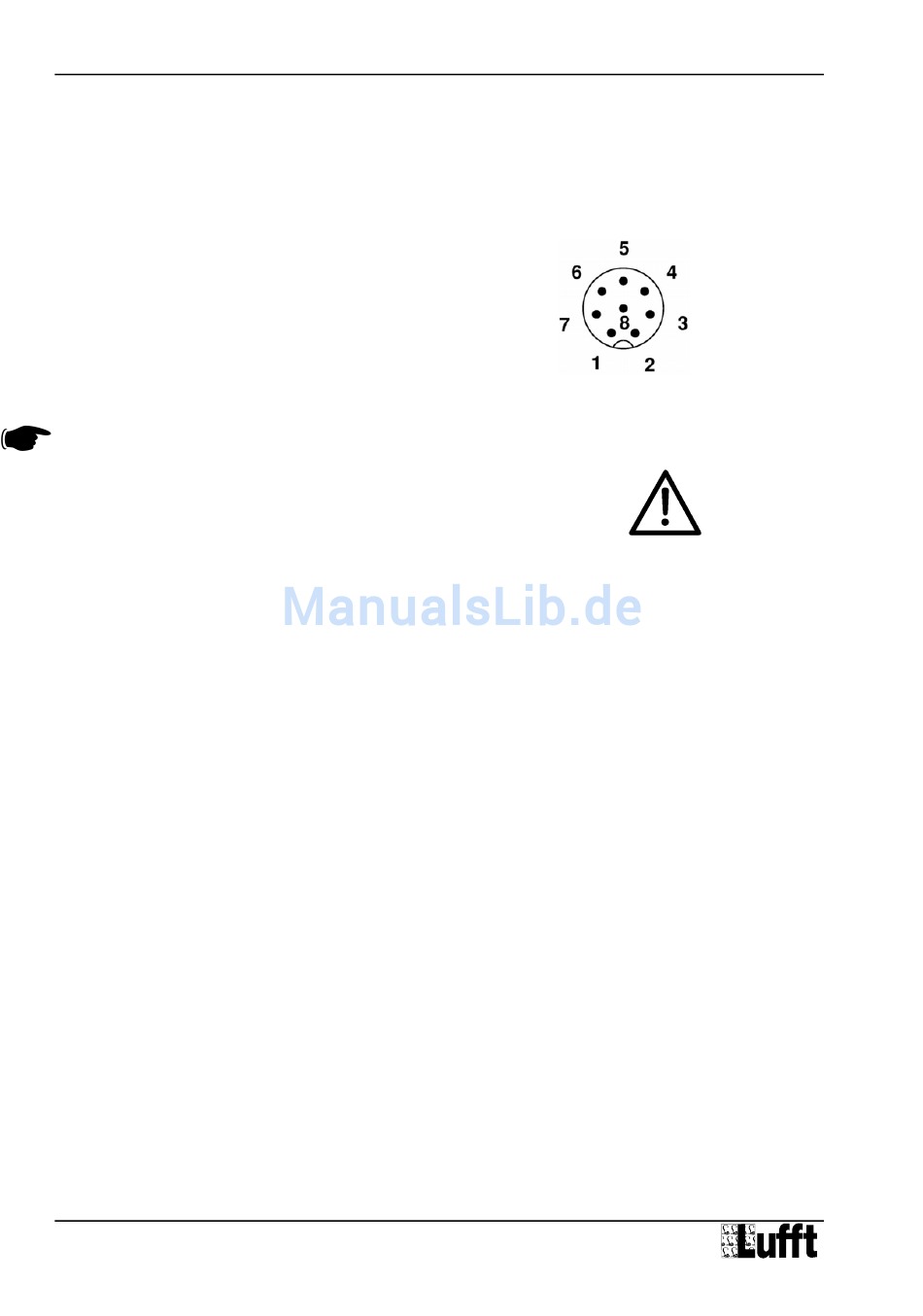

Auf der Unterseite des Gerätes befindet sich ein 8-poliger Steckschraubverbinder. Dieser dient
zum Anschluss der Versorgungsspannung und der Schnittstellen mit dem dazugehörigen
Anschlusskabel.
Anschlussbelegung:
1
weiß
negative Versorgungsspannung
2
braun
positive Versorgungsspannung
3
grün
RS485_A
4
gelb
RS485_B
5
grau
nicht belegt
6
rosa
nicht belegt
7
blau
Stromausgang (-)
8
rot
Stromausgang (+)
Die Kabelkennzeichnung entspricht DIN 47100.
Die Schirmung des Anschlusskabels darf im Schaltschrank NICHT auf Erde gelegt werden!
Wird das Gerät nicht ordnungsgemäß angeschlossen
-
funktioniert das Gerät möglicherweise nicht
-
kann dieses dauerhaft beschädigt werden
-
besteht unter Umständen die Gefahr eines elektrischen Schlags
4.1 Versorgungsspannung
Die Versorgung des VS20 erfolgt über eine Gleichspannung von 24VDC. Das verwendete Netzteil
muss zum Betrieb von Geräten der Schutzklasse III (SELV) zugelassen sein.
4.2 RS485-Schnittstelle
Das Gerät verfügt über eine galvanisch getrennte Halbduplexe 2-Draht-RS485-Schnittstelle mit
folgenden Einstellungen:
Datenbits:
Stoppbit:
Parität:
Einstellbare Baudraten:
* = Werkseinstellung und Baudrate für Firmwareupdate
4.3 Stromausgang
Der Stromausgang ist galvanisch getrennt und kann wie folgt konfiguriert werden:
aus
der Ausgang gibt 0 mA aus
4 ... 20 mA*
der Ausgang gibt die Sichtweite entsprechend der Konfiguration aus
20 ... 4 mA
invertiert die Ausgabe der Sichtweite
Tritt ein Gerätefehler auf, wird der in der Konfiguration angegebene Fehlerstrom ausgegeben.
Der Lastwiderstand am Stromausgang muss kleiner 300 Ohm sein.
6
8
1
keine
1200, 2400, 4800, 9600, 14400, 19200*, 28800, 57600
G. Lufft Mess- und Regeltechnik GmbH, Fellbach, Germany
VS20
